2-1825138-7

产品分类: 拨动开关
厂牌: TE CONNECTIVITY

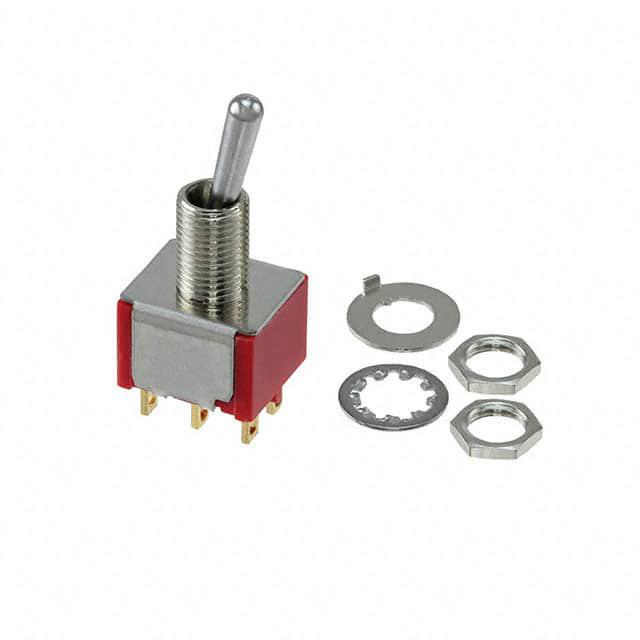

产品描述: TE Connectivity 钮子开关, 双刀双掷, 开-开-(开)开关, 面板, 400 mA @20 V 直流
供应商型号: BN-2-1825138-7
供应商: 海外现货
标准整包数: 30
TE CONNECTIVITY 拨动开关 2-1825138-7

2-1825138-7概述

    TE Connectivity Gemini Series Switches

    产品简介


    TE Connectivity 的 Gemini A 和 Gemini AE 系列开关提供了单极和双极配置,其中包括瞬时功能、带锁定功能的手动切换以及不同长度的扁平和直杆手柄。这些开关具有多电路配置,适用于广泛的工业和消费类设备。特别是 Gemini AE 系列符合 IP67 防护等级要求,可防止外部灰尘和水侵入。
    这些开关适用于需要通过手动或摇杆式开关进行人机界面的设计,广泛应用于工业设备、音频视频设备、户外音乐会和照明设备、医疗设备、仪器仪表和通信设备等领域。

    技术参数


    电气性能
    - 触点配置:1、2、3 和 4 极
    - 触点定时:断开后再接通
    - 最大触点额定值(金):0.4 VA @ 20V AC 或 DC
    - 最大触点额定值(金镀银):5A @ 125VAC 或 28VDC
    - 电气寿命:6000 次
    - 初始接触电阻:最大 10 mΩ(2-4 VDC,100 mA)
    - 绝缘电阻:1,000 MΩ
    - 介电强度:1,000 Vrms @ 海平面
    环境规范
    - 工作温度:-30°C 至 +85°C
    - 存储温度:-30°C 至 +85°C
    - 焊接热稳定性:波峰焊接能力高达 265°C
    - 单极密封:环氧树脂

    产品特点和优势


    优势
    - 多种触点材料选择:金、金镀银或银
    - 不锈钢框架,铜合金支撑脚
    - 支持多种安装方式:焊接垫片、PCB、引线缠绕、垂直安装、支架和角度安装
    - 符合 IP67 标准,适合户外使用
    - 包括锁紧和非锁紧手柄
    - 可用防尘和防水密封套

    应用案例和使用建议


    应用场景
    - 工业自动化设备:用于控制各种机械运动和传感器信号
    - 音频视觉设备:调节音量和模式选择
    - 户外音乐会和照明设备:抗恶劣天气条件
    - 医疗设备:确保操作可靠性和安全性
    - 通信设备:需要高度可靠和耐用的连接点
    使用建议
    - 在工业环境中,应考虑选择更耐用的材料如不锈钢框架和防护密封套。
    - 在高电流应用中,推荐使用金镀银触点以获得更高的载流能力。
    - 在户外和极端条件下,选择符合 IP67 标准的产品,以提高可靠性。

    兼容性和支持


    兼容性
    - 这些开关可与多种 PCB 和连接器兼容,支持焊接垫片、PCB、引线缠绕等多种安装方式。
    支持和维护
    - TE Connectivity 提供全面的技术支持服务,包括全球热线电话、在线技术支持等。

    常见问题与解决方案


    常见问题
    1. 开关使用寿命短
    2. 接触不良
    3. 温度适应范围不足
    解决方案
    1. 更换为更高电气寿命的型号,例如电气寿命达到 6000 次以上。
    2. 检查并更换磨损的触点,确保初始接触电阻低于 10 mΩ。
    3. 选择适用工作温度范围更广的型号,确保工作温度在 -30°C 至 +85°C 之间。

    总结和推荐


    综合评估
    - Gemini A 和 Gemini AE 系列开关具备高可靠性、良好的电气性能和丰富的功能组合,适用于多种应用场景。
    - 强大的环境适应性和多样化的设计使其成为工业和商业应用的理想选择。
    - TE Connectivity 提供优质的技术支持和完善的售后服务体系,确保用户可以顺利应用和维护这些产品。
    推荐使用
    - 推荐 Gemini A 和 Gemini AE 系列开关,尤其是针对工业、医疗、通信设备以及户外场合的应用需求。

2-1825138-7参数

参数
开关功能 On-On
指示颜色 -
最大交流触点电压 20V
最大直流触点电压 20V
电流额定值 -
电压额定值 20V(DC)
执行器长度 10.41mm
机械寿命 -
长*宽*高 12.7mm(长度)*8.89mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

2-1825138-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1825138-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 2-1825138-7 2-1825138-7数据手册

2-1825138-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
