42490-3

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 18-22AWG Brass Tab 17.14mm Tin T/R
供应商型号: 42490-3
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42490-3

42490-3概述


    产品简介

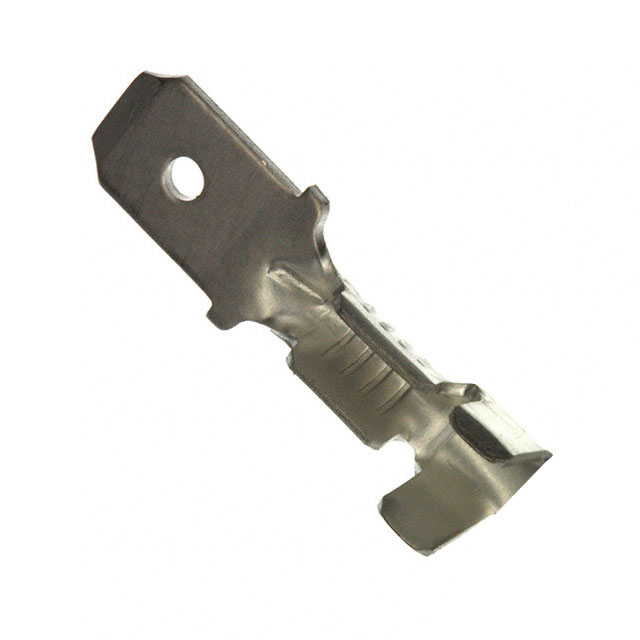

    本篇技术手册将详细介绍一种名为42490-3的快速断开式端子(Faston 187 Quick Disconnects)。这种端子主要应用于电子设备的电线连接,通过快速断开的方式提供可靠的电气连接。该产品支持22至18 AWG(美国线规)的导线尺寸,适用范围广泛,适合于需要频繁插拔连接的应用场景。

    技术参数


    - 导线尺寸: 22至18 AWG(对应0.32至0.82平方毫米)
    - 接合板宽度: 4.75毫米(0.187英寸)
    - 接合板厚度: 0.51毫米(0.02英寸)
    - 端子材质: 黄铜
    - 端子镀层: 锡
    - 端子类型: 接合板型(Tab)
    - 安装方向: 直立(Straight)
    - 绝缘材料直径范围: 2.03至3.05毫米(0.08至0.12英寸)
    - 温度范围: -40至110摄氏度(-40至230华氏度)
    - 机构认证: 满足CSA和UL标准
    - 包装数量: 5000个/包(卷带式包装)

    产品特点和优势


    该产品具有以下特点和优势:
    1. 低插入力:设计使得插入和拔出操作更加简便,减少操作难度。
    2. 单点连接:适用于单个导线的可靠连接,确保电气稳定。
    3. 材料选择:选用黄铜作为基材并进行锡镀层处理,具备良好的机械强度和耐腐蚀性。
    4. 环保合规:符合RoHS、ELV和REACH等法规要求,确保产品环保无害。

    应用案例和使用建议


    此产品常用于工业控制设备、仪器仪表、家电设备等领域的电气连接。例如,在家用电器如冰箱或空调中,该端子可以确保电线的安全可靠连接,同时方便设备的拆卸和维修。使用建议包括确保导线直径和绝缘材料直径符合规格要求,以避免连接不稳固的情况发生。

    兼容性和支持


    该产品与其他类型的快速断开端子和相关工具具有良好的兼容性。例如,42452-2型端子是其配套型号之一,能够更好地满足不同应用场景的需求。对于技术支持和售后服务,可通过拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    1. 插入困难:确保导线直径和绝缘材料直径符合规范,避免过度弯曲导线。
    2. 接触不良:检查接合板是否正确插入,确保连接紧密。
    3. 绝缘失效:确认绝缘材料直径符合规范,且导线正确固定在端子内。

    总结和推荐


    总体而言,42490-3型号的快速断开端子是一款功能强大且应用广泛的电子元器件。它在电气连接稳定性、操作便利性和环保性能方面表现出色,适合各种工业和消费电子产品。强烈推荐使用该产品以提升系统的整体可靠性和效率。

42490-3参数

参数
长*宽*高 20.95mm(长度)*5.84mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42490-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42490-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42490-3 42490-3数据手册
