926681-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 12路, 3行
供应商型号: JY-926681-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 926681-3

926681-3概述


    产品简介

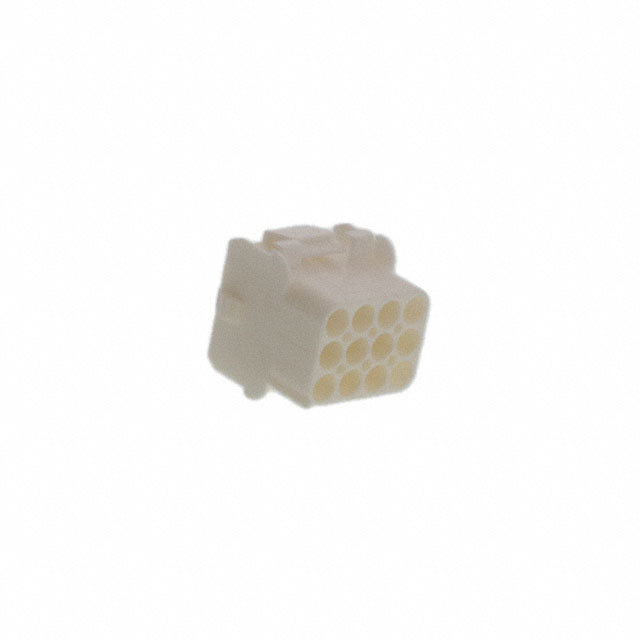

    926681-3 Housing, Receptacle, Wire-to-Panel / Wire-to-Wire, 12 Position, 6.35 mm Centerline
    该产品是一款用于电源连接的矩形接线盒,适用于电线到面板及电线到电线的应用场景。它采用通用MATE-N-LOK系统,提供卓越的可靠性。这款电子元器件广泛应用于电力传输、工业自动化、电信设施及汽车电子等领域。

    技术参数


    - 中心线间距: 6.35 mm (0.25 in)
    - 位置数: 12个
    - 连接系统: 线对板、线对线
    - 接触类型: 插针
    - 终止方法: 压接
    - 安装方式: 面板安装(带镶嵌片和固定柱)
    - 机械附件: 按要求提供
    - 包装数量: 900个
    - 颜色: 天然色
    - 材料: PA 6.6
    - 面板厚度: 0.76 – 2.29 mm (0.76 – 2.29 in)
    - 温度范围: -55°C 至 105°C (-67°F 至 221°F)

    产品特点和优势


    - 通用性强: 适用于多种连接需求,包括电线到面板及电线到电线。
    - 高可靠性: 通过了UL和CSA认证,确保产品在各种严苛环境下的稳定运行。
    - 低卤素含量: 符合RoHS和REACH标准,保证环保安全。
    - 安装简便: 采用面板安装方式,便于固定和布线。
    - 多样化的选型: 提供不同材料和颜色的版本,以满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在复杂的工作环境中,例如机器人控制单元中,926681-3可以实现可靠的电力传输,确保系统的连续运行。
    - 汽车电子: 在车辆内部,可以用于发动机控制模块(ECU)与传感器之间的电力连接,提高系统效率。
    - 电信设备: 在通信基站中,可以用于天线及其他外围设备的电力连接,确保信号传输的稳定性。
    使用建议
    - 环境适应性: 在极端环境下使用时,应注意安装稳固并进行必要的防护措施。
    - 布线设计: 在多条电线并行的情况下,建议采用合理的布线路径,避免干扰。
    - 定期检查: 定期检查连接点,确保接触良好,避免因氧化等原因导致的接触不良。

    兼容性和支持


    - 兼容性: 与TE Connectivity其他系列的产品高度兼容,如12P UMNL PIN HDR ASSY 94VO等。
    - 支持和服务: 提供7x24小时的技术支持,电话支持热线:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 连接后接触不良
    - 解决方案: 检查电线是否压接到位,必要时重新压接;确保面板安装稳固。
    2. 问题: 温度过高导致故障
    - 解决方案: 检查散热措施是否完善,适当增加散热装置。
    3. 问题: 连接不牢固
    - 解决方案: 确保安装过程中所有配件已正确安装,检查面板厚度是否符合要求。

    总结和推荐


    总结: 926681-3是一款高品质的矩形接线盒,具备出色的可靠性、广泛的应用场景及良好的兼容性。无论是工业自动化还是汽车电子等领域,都是值得信赖的选择。
    推荐: 综上所述,鉴于其优异的性能、广泛应用以及厂商提供的良好支持,强烈推荐使用926681-3作为您的电子元器件选择。

926681-3参数

参数
针脚数 12pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
排数 4
触头端接 压接
长*宽*高 31.7mm*29.7mm*29.7mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

926681-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926681-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 926681-3 926681-3数据手册

926681-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
