521205-7

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Conn Housing RCP 3 POS 5mm Crimp ST Cable Mount Natural Package
供应商型号: N-521205-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 端子壳体 521205-7

521205-7概述


    产品简介

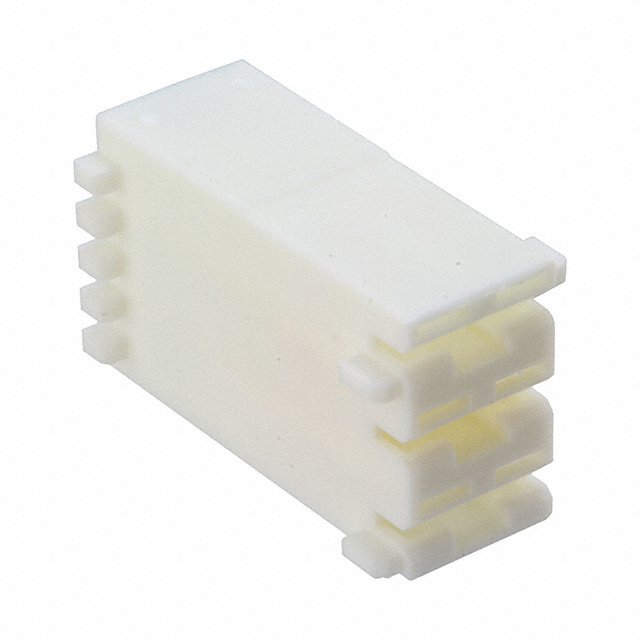

    本产品是TE Connectivity公司生产的型号为521205-7的连接器,属于插槽式插座型接线到板(Wire-to-Board)连接器。该连接器具有3个位置,中心线间距为5毫米(0.197英寸),适用于电源和信号电路。这些连接器广泛应用于汽车电子、家用电器、工业控制和通信设备等领域。

    技术参数


    - 产品类型:插槽式插座型接线到板连接器
    - 中心线间距:5毫米(0.197英寸)
    - 位置数量:3
    - 安装方式:线缆安装(自由悬挂)
    - 接触类型:母针(Socket)
    - 基材:黄铜
    - 接线方式:压接
    - 终止方法:压接至电线及电缆
    - 温度范围:-40°C至110°C(-40°F至230°F)
    - UL阻燃等级:UL 94V-0
    - 包装数量:1
    - 材料:PA 6/66尼龙
    - 高度:15.12毫米(0.595英寸)
    - 长度:9.2毫米(0.362英寸)
    - 间距:5毫米(0.197英寸)
    - 线径范围:22至14AWG

    产品特点和优势


    这款连接器的主要优势在于其可靠性高、易于安装且具备出色的机械稳定性。其采用的压接方式保证了长期稳定的电连接,而黄铜基材则提供了良好的导电性能和耐用性。此外,这款连接器通过了UL 94V-0的阻燃测试,适合在严苛环境中使用。自然色的设计使其便于识别并符合各种应用场景的需求。

    应用案例和使用建议


    这种类型的连接器特别适用于需要多个电气连接的应用场合,如汽车电子控制系统、家电内部线路连接等。在实际使用过程中,应注意避免在极端高温环境下长时间使用,以免影响其性能和寿命。同时,建议在安装前仔细检查所有连接点,确保无损坏或不良接触。

    兼容性和支持


    该连接器与多种其他TE Connectivity公司的相关配件兼容,如配套的线缆和工具。TE Connectivity公司提供全面的技术支持和售后服务,用户可以通过拨打+1 800 522 6752联系技术支持以获得进一步的帮助。

    常见问题与解决方案


    - 问题:连接器接触不良
    解决方案:确保接线正确并且压接牢固。
    - 问题:连接器安装不稳固
    解决方案:检查安装位置是否有异物,确认安装方向是否正确。
    - 问题:连接器受热变形
    解决方案:尽量避免将连接器暴露在超过110°C的高温环境中。

    总结和推荐


    综上所述,TE Connectivity公司的521205-7型号插槽式插座型接线到板连接器是一款高性能的产品,具备可靠、易安装和耐高温等特点。无论是用于汽车电子还是家用电器,其优异的表现都足以证明其在市场上的竞争力。强烈推荐此款连接器作为各种高要求电气连接应用的理想选择。

521205-7参数

参数
长*宽*高 24.89mm*15.12mm*12.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

521205-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

521205-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 521205-7 521205-7数据手册

521205-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2989 ¥ 2.5408
900+ $ 0.2853 ¥ 2.4251
1800+ $ 0.2764 ¥ 2.3496
3600+ $ 0.2713 ¥ 2.3062
4500+ $ 0.2662 ¥ 2.2629
50000+ $ 0.2132 ¥ 1.812
100000+ $ 0.1867 ¥ 1.5866
库存: 122403
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 1016.32
