RAY-103-10.0(10)

产品分类: 其他线缆
厂牌: TE CONNECTIVITY

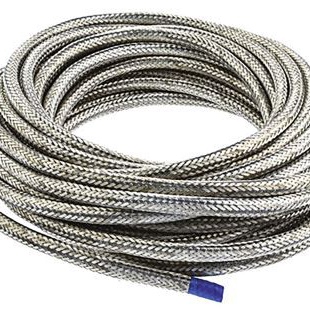

产品描述: TE Connectivity 镀镍铜合金电缆套管, RayBraid系列, 10mm直径, 10m长
供应商型号: Q-RAY-103-10.0(10)
供应商: 期货订购
标准整包数: 250
TE CONNECTIVITY 其他线缆 RAY-103-10.0(10)

RAY-103-10.0(10)概述


    产品简介


    本手册描述了如何使用RaybraidTM和InstaliteTM编织屏蔽层来制作手制电缆。RaybraidTM和InstaliteTM编织屏蔽层主要用于提供360度屏蔽效果,适用于单层和双层屏蔽安装。这些屏蔽层可广泛应用于航空、军事和工业自动化等领域,特别是在需要高可靠性电气连接的应用中。

    技术参数


    | 产品型号 | 可用电缆直径范围 (mm) | 最大重量 (Kg/Km) | 200°C时的最大直流电阻 (Ω/Km) |

    | RAY-90-3.0 | 2.0 - 3.5 | 13 | 28.0 |
    | RAY-90-4.0 | 3.0 - 5.0 | 17 | 18.3 |
    | RAY-90-5.0 | 4.0 - 6.0 | 21 | 13.8 |
    | RAY-90-6.0 | 5.0 - 8.0 | 26 | 12.2 |
    | RAY-90-10.0 | 7.0 - 12.0 | 53 | 6.0 |
    | RAY-90-12.5 | 11.0 - 14.0 | 67 | 6.1 |
    | RAY-90-15.0 | 13.0 - 18.0 | 101 | 3.0 |
    | RAY-90-20.0 | 17.0 - 23.0 | 169 | 2.2 |
    | RAY-90-25.0 | 22.0 - 28.0 | 207 | 1.6 |
    | RAY-90-30.0 | 27.0 - 40.0 | 314 | 1.0 |
    | 产品型号 | 可用电缆直径范围 (mm) | 最大重量 (Kg/Km) | 200°C时的最大直流电阻 (Ω/Km) |

    | RAY-101-3.0 | 2.5 - 5.0 | 14.5 | 17.3 |
    | RAY-101-4.0 | 3.5 - 7.5 | 19.0 | 10.3 |
    | RAY-101-6.0 | 4.5 - 9.5 | 31.0 | 8.0 |
    | RAY-101-7.5 | 7.0 - 14.0 | 47.0 | 5.2 |
    | RAY-101-10.0 | 8.0 - 22.0 | 59.0 | 3.96 |
    | RAY-101-12.5 | 11.0 - 24.0 | 75.0 | 3.23 |
    | RAY-101-20.0 | 16.0 - 38.0 | 109.0 | 2.32 |

    产品特点和优势


    RaybraidTM和InstaliteTM编织屏蔽层的主要优势包括:
    - 高屏蔽效果:提供360度的屏蔽效果,有效防止电磁干扰。
    - 多种型号选择:提供不同电缆直径范围的产品,满足各种应用需求。
    - 材料多样:RaybraidTM提供标准和高温度应用版本,InstaliteTM则采用铜合金材质,具有优异的耐温性能。
    - 易于安装:通过纸胶带固定在管状模具上,便于装配和运输。

    应用案例和使用建议


    应用案例:
    在航空电气系统中,RaybraidTM和InstaliteTM编织屏蔽层被用于保护重要的信号传输线路,确保信号传输的稳定性和可靠性。在军事雷达系统中,这些屏蔽层也被广泛应用,以防止外部电磁干扰影响雷达系统的正常运行。
    使用建议:
    - 在安装前仔细阅读手册,确保操作规范。
    - 确保电缆直径与屏蔽层匹配,避免尺寸不匹配导致的屏蔽效果下降。
    - 安装过程中需佩戴防护手套,防止损伤屏蔽层。
    - 拉紧屏蔽层时注意不要过度扭曲,以免破坏内部结构。

    兼容性和支持


    这些屏蔽层适用于所有标准电缆直径范围内的电缆。厂商提供了详细的技术支持和维护信息,确保用户能够正确安装和使用这些屏蔽层。如果需要任何技术支持,用户可以联系厂商获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏蔽层覆盖不均匀 | 重新检查并调整拉紧程度,确保覆盖均匀。 |
    | 屏蔽层变形 | 检查是否有刮伤、弯曲等问题,必要时更换新的屏蔽层。 |
    | 安装后出现松动 | 重新固定端部,确保牢固。 |

    总结和推荐


    RaybraidTM和InstaliteTM编织屏蔽层是一款高性能的屏蔽产品,具备良好的屏蔽效果和多种型号选择。它们适用于各种需要高可靠性和屏蔽效果的应用场合。通过详细的安装指南和严格的质量控制,这些屏蔽层可以确保稳定的信号传输。因此,我强烈推荐这些产品在您的项目中使用。

RAY-103-10.0(10)参数

参数
32.8' (10.00m)
零件状态 在售
包装方式 散装

RAY-103-10.0(10)厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RAY-103-10.0(10)数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY RAY-103-10.0(10) RAY-103-10.0(10)数据手册

RAY-103-10.0(10)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 46.1375 ¥ 378.3275
500+ $ 35.3375 ¥ 289.7675
2000+ $ 27.9875 ¥ 229.4975
5000+ $ 26.5 ¥ 217.3
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 94581.87
