UPF50B10RV

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 10Ω ±0.1% 500mW ±5ppm/℃ 通孔安装 10.2mm(长度)
供应商型号: 2332196
供应商: 海外现货
标准整包数: 1

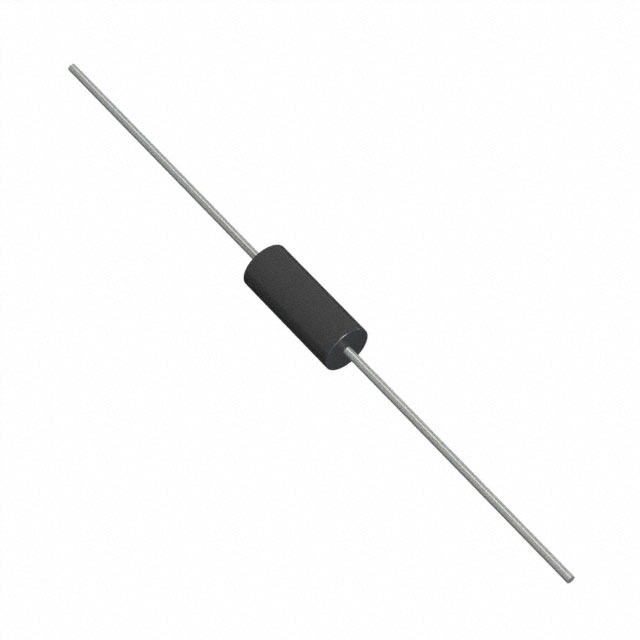

TE CONNECTIVITY 通孔电阻 UPF50B10RV

UPF50B10RV概述

    # 精密金属膜电阻UPF50B10RV技术手册

    产品简介


    基本描述
    UPF50B10RV是一款精密金属膜电阻,具有卓越的精度和稳定性。它属于通孔电阻系列,适用于多种高精度电子设备和电路中。该电阻采用金属膜技术制造,能够在恶劣环境下提供稳定的阻值表现。
    主要功能
    - 阻值精度高:精度为±0.1%,适合需要高精度电阻的应用。
    - 温度系数低:温度系数为±5 ppm/°C,确保在不同温度下电阻变化最小。
    - 功率等级适中:额定功率为0.5瓦特,适合大多数常规应用。
    - 抗环境干扰能力强:能够在广泛的温度范围内稳定工作。
    应用领域
    - 消费电子:如音频设备、家庭自动化系统。
    - 工业控制:如测量设备、仪器仪表。
    - 医疗设备:如生命体征监测仪。
    - 通信设备:如路由器、交换机。
    - 汽车电子:如发动机控制系统。

    技术参数


    电气特性
    - 电阻值:10 Ω
    - 额定功率:0.5 W
    - 最大电压:300 V
    - 阻值公差:±0.1%
    - 温度系数:±5 ppm/°C
    尺寸和封装
    - 尺寸:10.2 x 4 mm
    - 引脚类型:轴向引脚
    - 端子材料:铜
    - 端子数量:2个
    - 包装方式:散装
    工作条件
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    UPF50B10RV具备以下几个显著优势:
    - 高精度和稳定性:±0.1%的阻值精度和±5 ppm/°C的温度系数,保证了其在广泛温度范围内的稳定表现。
    - 环境适应性强:能够在极端温度条件下稳定工作,适用于各种恶劣环境。
    - 多功能应用:广泛应用于各种电子设备,特别是需要高精度电阻的应用场合。
    - 可靠的设计:采用金属膜技术和轴向引脚设计,确保了产品的耐用性和可靠性。

    应用案例和使用建议


    应用案例
    UPF50B10RV在多个应用领域中都有出色的性能表现。例如,在医疗设备中用于心电图仪的心电信号采集,要求极高精度和稳定性;在工业控制系统中用于信号调理电路,保证数据传输的准确性。
    使用建议
    - 散热管理:虽然该电阻的功率仅为0.5瓦,但在高电流应用时仍需注意散热问题。
    - 安装环境:应避免暴露在过高湿度或极端温度环境中,以保持其性能稳定。
    - 连接稳固:确保连接引脚接触良好,避免松动导致电阻失效。

    兼容性和支持


    UPF50B10RV支持多种其他电子元器件的连接,适用于多种不同的电路设计。厂商提供了全面的技术支持和售后服务,可通过电话+1 800 522 6752获得帮助。此外,厂商还提供了详细的文档和支持资源,如产品图纸和CAD文件,以便用户进行二次开发和设计。

    常见问题与解决方案


    常见问题及解决办法
    1. 问:该电阻的最大电压是多少?
    - 答:最大电压为300 V,超出此电压可能会影响电阻的寿命和性能。

    2. 问:如何确保该电阻在高温下的稳定性?
    - 答:选择合适的散热措施,避免长时间在高温环境下工作。同时,可以考虑使用温度补偿电路来进一步提高稳定性。

    3. 问:该电阻是否适用于高温焊接工艺?
    - 答:该电阻能够承受最高达265°C的波峰焊温度,适用大多数焊接工艺。

    总结和推荐


    综上所述,UPF50B10RV是一款优秀的精密金属膜电阻。它的高精度、稳定性和可靠性使其成为许多高精度应用的理想选择。无论是消费电子、工业控制还是医疗设备领域,这款电阻都能表现出色。我们强烈推荐这款产品给对电阻性能有严格要求的客户。通过合理的设计和应用,它能够充分发挥其优异性能,为各种复杂的电子系统提供可靠保障。

UPF50B10RV参数

参数
电阻值 10Ω
精度 ±0.1%
额定功率 500mW
温度系数 ±5ppm/℃
长*宽*高 10.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPF50B10RV厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

UPF50B10RV数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY UPF50B10RV UPF50B10RV数据手册

UPF50B10RV封装设计

查看详情并下载
Symbol
Footprint
3D Model
