4-1609155-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom P 系列电源输入模块提供一系列紧凑型选项。此产品的高性能滤波版本现提供垂直安装公端种类。
供应商型号: 4-1609155-5
供应商: Master
标准整包数: 1

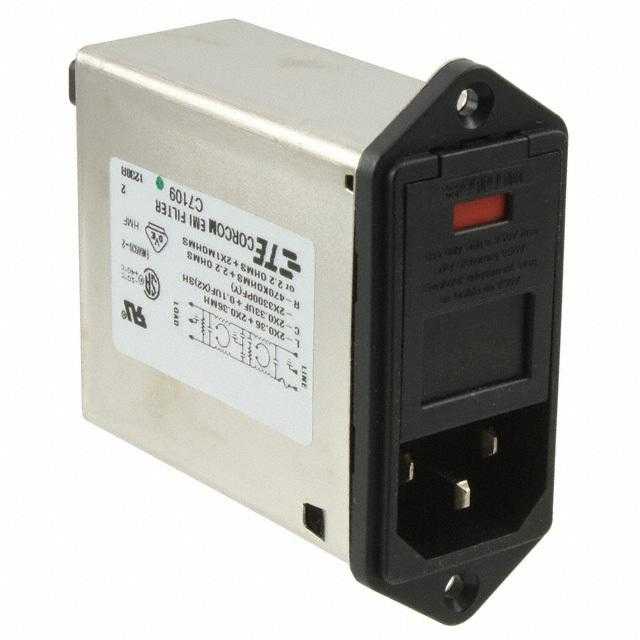

TE CONNECTIVITY EMI滤波器 4-1609155-5

4-1609155-5概述

    # TE Connectivity Corcom Medium Performance P Series Power Entry Modules

    产品简介


    TE Connectivity推出的Corcom Medium Performance P Series Power Entry Modules是新一代电源输入模块,适用于需要更高频段抑制干扰(RFI)且空间有限的应用场合。该系列产品具有紧凑的设计、良好的电磁兼容性和多种安装方式,非常适合于各类工业控制、消费电子及医疗设备等领域。

    技术参数


    Corcom Medium Performance P Series Power Entry Modules具备以下关键技术和性能参数:
    标准认证
    - UL Recognized
    - CSA Certified
    - VDE Approved
    主要电气参数
    - 最大漏电流:120 VAC 60 Hz时为0.25 mA;250 VAC 50 Hz时为0.50 mA
    - 高压测试(1分钟):线对地2250 VDC,线对线1450 VDC
    - 额定电压:250 VAC
    - 工作频率:50/60 Hz
    - 额定电流范围:3A至10A
    - 熔断器规格:接受单个或双个熔丝,规格为.25 x 1.25英寸或5 x 20毫米(未包含)
    - 开关:DPST开关,最大瞬态电流10,000次操作下为51A
    频率响应
    - 共模阻抗(线对地):3A滤波器在10 MHz时衰减40 dB,6A滤波器在10 MHz时衰减37 dB,10A滤波器在10 MHz时衰减38 dB
    - 差模阻抗(线对线):3A滤波器在10 MHz时衰减45 dB,6A滤波器在10 MHz时衰减46 dB,10A滤波器在10 MHz时衰减48 dB

    产品特点和优势


    - 高频段干扰抑制:该模块在较高频率段拥有出色的共模和差模干扰抑制能力,有助于满足严苛的EMI标准。
    - 紧凑设计:采用双阶段电气布局,模块尺寸紧凑,便于在小型化产品中使用。
    - 灵活安装:提供水平或垂直安装选项,适合不同的安装需求。

    应用案例和使用建议


    Corcom Medium Performance P Series Power Entry Modules适用于多种电子设备,如:
    - 开关电源
    - 自助服务机
    - 计算机及配件
    - 家用电器
    - 游戏设备
    - 健身器材
    - 测量和测试仪器
    使用建议:
    - 在选择此模块时,请确保根据具体应用需求选择合适的电流等级。
    - 确保正确安装熔断器以保护电路安全。
    - 注意高频段的电磁干扰问题,选择适当的屏蔽和接地措施来提高系统整体的EMI兼容性。

    兼容性和支持


    - 该模块支持标准IEC 60321-1 C14电源输入接口,便于与其他标准设备进行兼容。
    - 作为TE Connectivity的产品,用户可享受到品牌的优质售后服务和技术支持。通过官方网站corcom.com,用户可以获取产品样品、定制化解决方案及专业技术咨询服务。

    常见问题与解决方案


    - 问题1:如何选择合适的滤波器电流等级?
    - 解答:依据实际负载电流来确定。例如,若负载电流在5A左右,则应选择6A型号以留有足够的余量。

    - 问题2:如何安装该模块?
    - 解答:根据手册中提供的图纸和步骤详细操作。务必按照指定的方向安装,并注意安装孔位和螺钉的规格。

    总结和推荐


    Corcom Medium Performance P Series Power Entry Modules是一款性能优异、功能全面的电源输入模块,特别适合需要在紧凑空间内实现良好EMI抑制的设备。其高性价比、灵活的配置选项和广泛的适用范围使其成为市场上的有力竞争者。强烈推荐给对EMI有严格要求且需考虑空间限制的设计工程师们。
    如有更多疑问,可通过技术支持热线或官网联系到TE Connectivity的专家团队。

4-1609155-5参数

参数
通道数 -
额定电流 -
电阻 -
ESD保护 -
截止频率 -
额定电压-DC -
电路技术 -
电感值 -
电容值 -
滤波器阶数 -
中心频率 -
