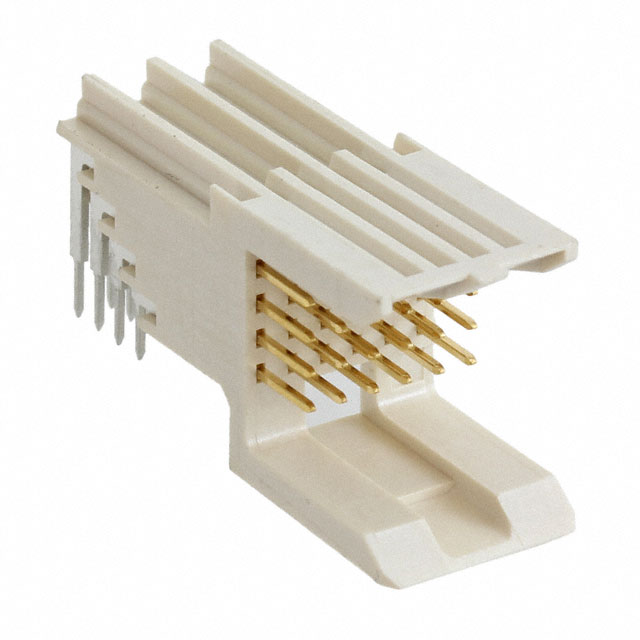

5223513-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane PL 24 POS 2mm Solder RA Thru-Hole Tube
供应商型号: N-5223513-1
供应商: 云汉优选
标准整包数: 49
TE CONNECTIVITY 背板连接器 - 专用 5223513-1

5223513-1概述


    产品简介


    产品类型: 板对板连接器(Board-to-Board)
    主要功能: 用于高密度信号传输的应用,提供可靠的机械连接和电气性能,适用于背板系统。
    应用领域: 广泛应用于计算机服务器、网络设备、工业控制系统等领域,特别是在需要高可靠性和紧凑设计的场合。

    技术参数


    - 位置数: 24个
    - 行数: 4行
    - 列数: 6列
    - 行间距: 2毫米
    - 最大接触电流: 1安培
    - 连接器系统: 板对板
    - 安装方式: 板载式
    - 中心线(节距): 2毫米
    - 操作温度范围: -55°C至125°C
    - 焊接工艺能力: 支持通孔再流焊,最高到260°C
    - 合规性: 符合欧盟RoHS指令、ELV指令、REACH规定,无卤素材料

    产品特点和优势


    - 多功能性: 可以容纳多种类型的接线终端,提供了广泛的应用可能性。
    - 密封性: 设计为可密封型,增加了防尘和防水功能。
    - 高可靠性: 具有良好的机械和电气性能,适合严苛的工作环境。
    - 易于集成: 简单的设计使得它易于集成到现有的电路板布局中。

    应用案例和使用建议


    应用案例: 这款连接器在高性能服务器和数据中心中被广泛应用,用于实现不同PCB板之间的高效连接。例如,在一个由多个模块组成的服务器系统中,这些连接器能够确保各个模块间的稳定信号传输。
    使用建议: 在使用此连接器时,应确保按照制造商的指导进行焊接,并且选择合适的材料来保证密封性。此外,在高温环境下运行时,需要特别关注连接器的温度范围,避免过热导致性能下降。

    兼容性和支持


    - 兼容性: 该连接器与TE的其他产品系列如5536514-1、2170775-4等高度兼容,可以轻松实现互连。
    - 支持: 用户可通过电话+1 800 522 6752获得技术支持。官网也提供了详尽的产品文档和CAD模型下载链接,方便工程师在设计过程中参考。

    常见问题与解决方案


    - 问题1: 焊接时连接器损坏
    - 解决方案: 使用适当的焊接工艺和温度控制,严格按照制造商指南操作,确保焊接质量。

    - 问题2: 密封失效
    - 解决方案: 仔细检查密封部件是否正确安装,必要时更换密封件,确保所有部件完全密封。

    总结和推荐


    综述: 5223513-1型号的板对板连接器在高性能和严苛环境中表现出色,具有较高的机械强度和电气稳定性。它不仅符合多项环保标准,而且拥有良好的密封性能,使其成为数据中心、服务器和工业控制系统的理想选择。
    推荐: 鉴于其卓越的性能和广泛的适用性,强烈推荐给需要高可靠性的应用项目。如果您正在寻找一款能够在严苛条件下提供可靠信号传输的连接器,这款产品无疑是最佳选择之一。

5223513-1参数

参数
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装
