486085-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 486085-000
供应商: Master
标准整包数: 50
TE CONNECTIVITY 其他线缆 486085-000

486085-000概述


    产品简介


    产品类型和主要功能

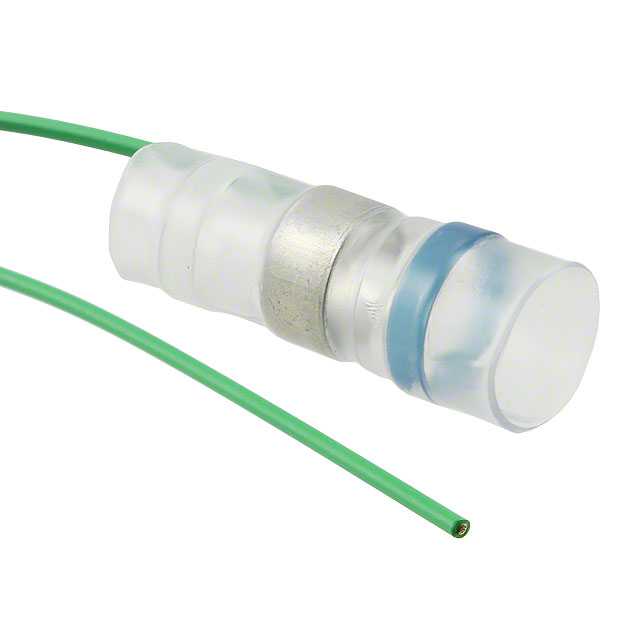

    本文介绍的是泰科电子(Tyco Electronics)生产的屏蔽端接装置——SolderSleeve Shield Terminators。该产品主要用于电缆屏蔽层到地线的连接。它采用了一种独特的焊接套管设计,可以实现高效可靠的屏蔽接地。
    应用领域
    该产品适用于需要高度可靠屏蔽接地的应用场合,广泛应用于航空航天、军事、通信设备及高端工业设备中。

    技术参数


    规格和性能参数
    - 工作温度范围:
    - CWT系列:-55°C 至 125°C(-67°F 至 257°F)
    - SO63系列:-55°C 至 150°C(-67°F 至 302°F)
    - SO96和SO175系列:-55°C 至 175°C(-67°F 至 347°F)
    - 电气特性:
    - 电压降:2.5 mV
    - 绝缘电阻:1000兆欧姆
    - 耐压强度:1.0 kV(浸入水中)
    - 安装要求:
    使用特定加热工具(如HL1802E、AA-400 Super Heater等),确保正确加热和反射器附件的使用。

    产品特点和优势


    - 透明绝缘层:提供封装、可视性、应力缓解和绝缘保护。
    - 预涂焊料:提供控制焊接过程,确保一致性。
    - 一体化设计:便于安装,降低安装成本。
    - 可选预装接地线:提供便利性和易于安装。
    - 温度指示系统:用于高温应用,确保焊接质量。

    应用案例和使用建议


    应用案例
    - 航空航天:由于其在极端环境下的稳定表现,SolderSleeve Shield Terminators常用于飞机上的电缆屏蔽接地。
    - 通信设备:广泛应用于高端通信基站,确保信号传输的稳定性。
    - 工业设备:应用于电力传输、自动化设备等领域,提高整体系统的可靠性。
    使用建议
    - 选择合适的型号:根据所需电缆尺寸和材料选择合适的型号(如CWT系列、SO63系列等)。
    - 严格遵循安装指南:确保正确使用指定的加热工具和反射器附件,以达到最佳效果。
    - 定期检查:定期检查设备状态,确保长期运行的安全性和稳定性。

    兼容性和支持


    - 兼容性:产品具有良好的兼容性,适用于多种类型的电缆屏蔽材料,如铜丝编织带、镀镍铜丝编织带等。
    - 技术支持:泰科电子提供了详尽的技术支持和维护服务,用户可以通过其全球客服网络获得帮助(如北美:1-800-522-6752)。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解决方案:根据电缆直径和应用需求,参阅产品选项表选择合适的产品型号。

    - 问题:如何保证正确的焊接过程?
    - 解决方案:使用正确的加热工具并遵循详细的安装程序,确保焊接过程中的精确控制。

    总结和推荐


    综合评估
    SolderSleeve Shield Terminators凭借其优良的设计和高可靠性,在众多应用场景中表现出色。它不仅具有优异的电气性能和耐温能力,而且易于安装和维护。
    推荐意见
    强烈推荐SolderSleeve Shield Terminators给对电缆屏蔽接地有较高要求的应用场合。其出色的稳定性和兼容性使其成为高端工业和军事应用的理想选择。

486085-000参数

参数
长*宽*高 35.5mm(长度)

486085-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

486085-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 486085-000 486085-000数据手册

486085-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.1392 ¥ 26.1012
100+ $ 3.0084 ¥ 25.0136
250+ $ 2.7878 ¥ 23.1671
500+ $ 2.6692 ¥ 21.8577
1000+ $ 1.8146 ¥ 14.8598
2500+ $ 1.477 ¥ 12.0952
5000+ $ 1.4559 ¥ 11.9224
7500+ $ 1.4559 ¥ 11.9224
库存: 2400
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1305.06
