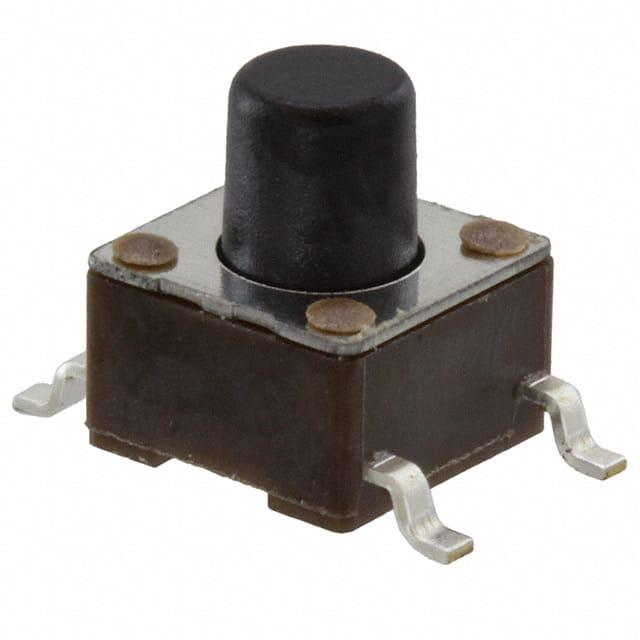

5-1437565-0

产品分类: 轻触开关
厂牌: TE CONNECTIVITY
产品描述: 24V(DC) OFF - (ON) SPST 1.57N 50mA SMD 贴片安装 6mm*6mm*7mm
供应商型号: 26M-5-1437565-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 轻触开关 5-1437565-0

5-1437565-0概述


    产品简介


    FSM系列触控开关 是一款专为各种工业及消费电子产品设计的小型按钮式开关。这些开关适用于广泛的应用领域,包括但不限于家用电器、医疗设备、办公自动化设备以及汽车控制面板等。该系列产品以其高可靠性、长寿命和紧凑尺寸而著称。

    技术参数


    FSM系列触控开关(.138 [3.5] x .236 [6],通孔)
    - 材质规格:
    - 触点:不锈钢/银夹板
    - 外壳材料:尼龙
    - 按钮材料:聚对苯二甲酸丁二醇酯 (PBT)
    - 端子/固定触点:铜合金,银/镍涂层
    - 环境规范:
    - 工作温度范围:-40°F至+185°F (-40°C至+85°C)
    - 存储温度范围:-40°F至+185°F (-40°C至+85°C)
    - 典型性能特征:
    - 接触额定值:50 mA@12 VDC
    - 初始接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆@500 VDC
    - 介电强度:500 VAC持续1分钟
    - 按键力度:130±50克力
    - 按键行程:0.010英寸(0.254毫米)
    - 寿命:最高可达20,000次
    FSMJ系列触控开关(.236 [6] x .236 [6],通孔)
    - 材质规格:
    - 触点:铜合金,镀银
    - 外壳:聚酰胺
    - 按钮:聚甲醛树脂
    - 框架:钢,锡镀层
    - 端子:铜合金,镀银
    - 环境规范:
    - 工作温度范围:-40°F至+221°F (-40°C至+105°C)
    - 存储温度范围:-40°F至+221°F (-40°C至+105°C)
    - 典型性能特征:
    - 接触额定值:50 mA@12 VDC
    - 初始接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆@100 VDC
    - 介电强度:500 VAC
    - 按键力度:根据页面E5提供具体数值
    - 按键行程:0.012英寸(0.3毫米)
    - 抗静电放电:5kV(无放电)
    - 寿命:最高可达100,000次
    FSMRAJ系列触控开关(.236 [6] x .236 [6],直角)
    - 材质规格:
    - 触点:铜合金,镀银
    - 外壳:聚对苯二甲酸丁二醇酯 (PBT)
    - 按钮:尼龙/乙缩醛
    - 框架:钢,锡镀层
    - 端子:铜合金,镀银
    - 环境规范:
    - 工作温度范围:-4°F至+185°F (-20°C至+85°C)
    - 存储温度范围:-22°F至+185°F (-30°C至+85°C)
    - 典型性能特征:
    - 接触额定值:50 mA@12 VDC
    - 初始接触电阻:最大100毫欧姆
    - 绝缘电阻:最小100兆欧姆@100 VDC
    - 介电强度:500 VAC持续1分钟
    - 按键力度:具体数值待查
    - 按键行程:0.012英寸(0.3毫米)
    - 寿命:最高可达100,000次

    产品特点和优势


    FSM系列触控开关 的显著特点是其高度可靠性和长寿命。由于采用了高品质的材料和精湛的制造工艺,使得该系列产品在各种苛刻环境下都能表现出色。其紧凑的设计使其成为空间受限应用的理想选择。此外,FSM系列触控开关 还具有高接触稳定性和抗静电放电能力,确保了操作的安全性和稳定性。

    应用案例和使用建议


    该系列产品适用于多种场合,例如:
    - 家用电器:如洗衣机、微波炉等,按键设计使得用户体验更佳,且耐久性强。
    - 医疗设备:如心电图仪、血压计等,按键设计要求高清洁度和卫生标准,适合此类应用。
    - 办公自动化设备:如打印机、复印机等,长时间使用不损坏,保证设备长期稳定运行。
    - 汽车控制面板:如车窗升降、空调控制等,具备耐高温特性,能在复杂环境中保持稳定操作。
    建议在选择应用时注意根据具体环境要求选择合适的型号,以确保最佳性能。例如,在极端高温或低温环境中应选择高耐温型号,同时考虑按键力度及使用寿命。

    兼容性和支持


    这些产品具有良好的兼容性,能够与其他电子元器件或设备无缝集成。厂商提供详尽的技术支持和售后服务,包括安装指导、维修服务和定期保养等,确保用户可以充分利用这些产品的优势。

    常见问题与解决方案


    1. 按键力度不均匀
    - 解决办法:检查安装位置是否平整,如有必要重新定位安装位置,确保开关稳固且受力均匀。

    2. 接触电阻异常增大
    - 解决办法:清洗触点表面或更换损坏的触点组件。建议定期进行维护,以保持最佳性能。

    3. 按键失灵
    - 解决办法:检查按键是否卡住或损坏,如果无法自行修复,请联系售后服务中心进行专业检修。

    总结和推荐


    总体而言,FSM系列触控开关 在技术规格、耐用性、应用范围方面均表现出色,是一款值得推荐的产品。它不仅满足了各类终端设备对按键开关的要求,还具备强大的环境适应能力和可靠性。因此,无论是用于家用电器还是工业设备,都是理想的选择。

5-1437565-0参数

参数
机械寿命 -
操作力 1.57N
开关功能 OFF - (ON)
开关配置 SPST
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 -
执行器行程 -
长*宽*高 6mm*6mm*7mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

5-1437565-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1437565-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 轻触开关 TE CONNECTIVITY 5-1437565-0 5-1437565-0数据手册

5-1437565-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
