63537-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass F 19.18mm T/R
供应商型号: A111497TR-ND
供应商: Digi-Key
标准整包数: 11000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63537-1

63537-1概述


    产品简介

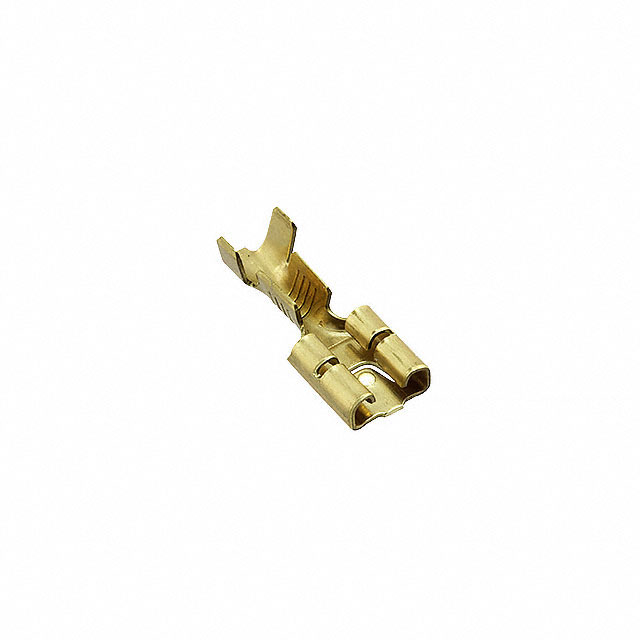

    这款63537-1快速断开式插座是TE Connectivity公司生产的一种连接器,主要应用于快断接线系统中。它适用于18到14号AWG电线,即0.82至2.08平方毫米的电线尺寸。该插座采用直角设计,具有6.35毫米(0.25英寸)的插接端宽度,使其能够与多种类型的线缆和连接器相匹配。材料方面,插座主体为黄铜制成,并进行了FASTON 250处理,这确保了其高可靠性和良好的电气性能。

    技术参数


    - 插接端宽度: 6.35毫米(0.25英寸)
    - 插接端厚度: 0.81毫米(0.032英寸)
    - 适用电线尺寸: 18至14 AWG,即0.82至2.08平方毫米
    - 插入力: 低插入力设计,方便操作
    - 接触材料: 黄铜材质
    - 终端镀层: 无电镀
    - 绝缘支持: 带有绝缘支持,范围在3.1至4.3毫米之间
    - 工作温度范围: -40至110摄氏度(-40至230华氏度)
    - 包装方式: 每包11000个,以条形/卷轴形式提供
    - 符合标准: 符合CSA和UL标准

    产品特点和优势


    这款插座具有以下几个显著的特点和优势:
    - 低插入力: 减少安装时的物理负担,提高工作效率。
    - 单次连接能力: 确保每个连接的稳定性和可靠性。
    - 广泛的应用范围: 适用于18到14号AWG的各种电线,满足不同应用需求。
    - 高兼容性: 能够与多种线缆和连接器配合使用,通用性强。
    - 优良的机械和电气性能: 使用黄铜材料,保证了良好的导电性和抗腐蚀性。

    应用案例和使用建议


    这款插座广泛应用于工业控制、汽车电子、家用电器等多个领域。例如,在工业控制系统中,它可以用于连接传感器和执行器,实现信号传输。在使用过程中,可以考虑以下几点建议:
    - 确保正确的电线尺寸: 使用18到14号AWG之间的电线,以充分发挥其性能。
    - 正确的安装方法: 确保插入力足够低,避免损伤插座。
    - 检查环境温度: 在极端温度环境下使用时,需注意可能的影响,并采取相应的保护措施。

    兼容性和支持


    该产品与其他TE Connectivity的FASTON系列零件兼容,适用于各类电子和电气系统。对于技术支持和维护,您可以拨打TE的客户服务热线:+1 800 522 6752。此外,产品还提供了详细的合规文档,如CSA和UL认证等,确保其符合国际标准。

    常见问题与解决方案


    - Q: 插座无法正确插入电线怎么办?
    A: 确保电线的直径在规定的范围内,并检查是否有异物阻碍插接。
    - Q: 插座接触不良怎么办?
    A: 清理插座内部,确保接触点干净,并检查是否需要重新安装。

    总结和推荐


    总的来说,这款63537-1快速断开式插座具有低插入力、广泛的电线兼容性、优良的机械和电气性能等特点。它的适用范围广,可以广泛应用于各种工业和家庭场合。鉴于其优异的表现,我们强烈推荐这款产品。如有任何疑问或需要进一步的技术支持,欢迎联系TE的客服部门。

63537-1参数

参数
长*宽*高 19.18mm(长度)*7.62mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63537-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63537-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63537-1 63537-1数据手册

63537-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11000+ $ 0.0848 ¥ 0.7097
22000+ $ 0.0808 ¥ 0.6758
33000+ $ 0.0785 ¥ 0.6568
55000+ $ 0.0757 ¥ 0.6335
77000+ $ 0.0739 ¥ 0.6187
110000+ $ 0.0721 ¥ 0.6033
库存: 77000
起订量: 11000 增量: 1
交货地:
最小起订量为:11000
合计: ¥ 7806.7
