20006465-00

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 压力传感器, 最大压力读数100psi, 最小压力读数0psi
供应商型号: U-20006465-00
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 20006465-00

20006465-00概述

    M3200 压力传感器:产品概述与应用

    1. 产品简介

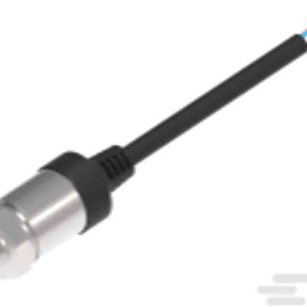

    M3200 是一款由 TE Connectivity 生产的压力传感器,属于其 Microfused 系列产品。它适用于液体或气体压力的测量,尤其适合用于污染水、蒸汽和轻微腐蚀性液体等困难介质的检测。传感器采用一体式不锈钢结构,具有很高的耐用性和稳定性。其紧凑的设计使得安装更加便捷,并且可以满足从小到高体积的工业和商业 OEM 应用需求。

    2. 技术参数


    模拟输出规格
    - 输出范围:0 至 100 psi(0.7 bar)、0 至 250 psi(1.7 bar)等
    - 输出精度:±1.5% 全量程(BFSL)
    - 隔离度:体至任意引线 50 MΩ @ 250VDC
    - 负载电阻:>100 kΩ(电压输出),<(供电电压-9V)/0.02A Ω(电流输出)
    数字输出规格
    - 输出范围:0 至 100 psi(0.7 bar)、0 至 250 psi(1.7 bar)等
    - 输出精度:±0.25% 全量程(BFSL)@ 25°C
    - 温度精度:±3°C
    - 电流消耗:3.5 mA(正常模式),5 μA(睡眠模式)

    3. 产品特点和优势


    M3200 压力传感器的主要特点是其坚固的一体式不锈钢结构设计,确保了其在各种恶劣环境下的可靠性和稳定性。其微机械硅压阻应变计通过高温玻璃与不锈钢隔膜融合而成,确保了出色的介质兼容性和稳定性,无需传统微机械传感器中的 PN 结点。
    此外,该传感器提供多种模拟和数字输出选择,可以适应不同的应用场景。例如,模拟输出提供0-100 mV 或 0.5-4.5 V 的电压范围,而数字输出则通过 I²C 接口进行通信。

    4. 应用案例和使用建议


    M3200 传感器广泛应用于多个领域,包括泵和压缩机、液压/气动系统、汽车测试系统、能源和水资源管理、医疗气体压力监测、泄漏检测及远程测量系统等。针对不同应用,用户可以选择适当的输出范围和连接方式。
    建议用户在选择具体配置时,考虑具体的应用环境和所需的压力范围。对于需要较高稳定性的场合,可以优先考虑数字输出版本;而对于需要低成本、简单接口的应用,则可以选择模拟输出版本。

    5. 兼容性和支持


    M3200 传感器兼容多种标准接口,如 1/4 NPT、7/16-20 UNF 和其他常见的螺纹接口,使得其能够方便地与多种设备连接。制造商提供了详细的技术文档和支持服务,用户可以通过制造商网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题:传感器在低温环境下工作不稳定。
    - 解决方案: 请确保传感器的工作温度保持在补偿温度范围内(-20°C 到 85°C),并且避免直接暴露在极端寒冷环境中。

    - 问题:传感器输出值出现异常波动。
    - 解决方案: 检查传感器的负载电阻是否正确,同时确认是否有电磁干扰或其他外部因素影响其稳定性。

    7. 总结和推荐


    M3200 压力传感器凭借其优异的介质兼容性、高精度和出色的稳定性,在众多应用中表现出色。无论是在工业还是商业 OEM 应用中,它都是一个值得信赖的选择。考虑到其坚固的设计和广泛的适用性,我们强烈推荐 M3200 压力传感器作为高性能、高可靠性的测量工具。

20006465-00参数

参数
最大工作供电电压 -
最小工作供电电压 -
精度 ±1.5%
输出类型 I²C
压力类型 表压
最大工作压力 100psi
工作压力范围 -

20006465-00厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

20006465-00数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 20006465-00 20006465-00数据手册

20006465-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
