8-320619-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: 8-320619-1
供应商: Master
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 8-320619-1

8-320619-1概述

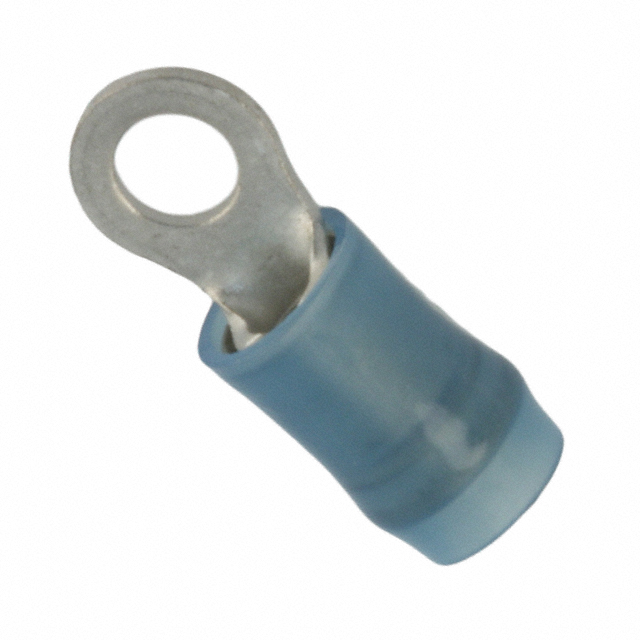

    # 8-320619-1 闭合环舌型端子技术手册

    产品简介


    8-320619-1 是一种闭合环舌型端子,属于 TE Connectivity 的 PIDG 系列端子。它主要用于连接 16 至 14 AWG(美国线规)的铜芯导线,并与直径为 #6 或 M3.5 的安装螺栓配合使用。这种端子广泛应用于汽车、工业控制、航空航天等领域,能够有效满足高强度电气连接的需求。
    主要特点
    - 适合 16 至 14 AWG 导线
    - 封闭式环舌设计,确保牢固连接
    - 直线型终端方向
    - 锡镀层,提升抗腐蚀性能
    - 温度范围:-40°C 至 105°C

    技术参数


    以下是产品的关键技术规格和性能参数:
    | 参数类别 | 具体数值 |

    | 导线规格 | 16 – 14 AWG |
    | 螺栓尺寸 | #6, M3.5 |
    | 环舌直径 | 3.68 mm (.145 in) |
    | 镀层材料 | 锡 |
    | 最大电压额定值 | 300 V |
    | 接触阻抗 | 高效接触,低电阻 |
    | 使用温度范围 | -40°C 至 105°C |
    | 包装方式 | 每盒 100 个 |

    产品特点和优势


    这款端子采用封闭式结构,有效防止灰尘和湿气侵入,同时具有良好的机械强度和导电性能。其锡镀层可增强抗腐蚀能力,延长使用寿命。此外,直线型设计简化了安装过程,提升了操作便捷性。

    应用案例和使用建议


    应用场景
    - 汽车配电系统
    - 工业自动化设备
    - 航空航天控制模块
    使用建议
    1. 在安装前检查导线的截面积是否符合要求(2050 – 5180 CMA)。
    2. 确保螺栓表面清洁,无油污或氧化物。
    3. 安装时应适当拧紧螺栓,避免松动导致接触不良。

    兼容性和支持


    8-320619-1 可与标准 #6 或 M3.5 的螺栓配合使用,具有广泛的兼容性。TE Connectivity 提供完善的售后服务和技术支持,确保客户在使用过程中得到充分保障。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 连接后接触不良 | 检查螺栓是否拧紧 |
    | 镀层出现变色 | 检查环境湿度,必要时更换端子 |
    | 安装后导线脱落 | 确保端子正确压接并紧固 |

    总结和推荐


    总体而言,8-320619-1 闭合环舌型端子以其高可靠性、易用性和多功能性成为市场上一款极具竞争力的产品。无论是工业还是消费级应用,都表现出色。因此,我们强烈推荐这款产品给需要高性能电气连接解决方案的用户。
    如果您对产品有任何疑问或需要进一步的技术支持,请联系 TE Connectivity 客户服务热线 +1 800 522 6752。

8-320619-1参数

参数
长*宽*高 17.86mm*6.35mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

8-320619-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-320619-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 8-320619-1 8-320619-1数据手册

8-320619-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
