5-103960-7

厂牌: TE CONNECTIVITY
产品描述: 26-30 AWG Latch Lock,Receptacle 2.54mm 1 8pin 380nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 40.64mm(长度)*5.08mm(高度)
供应商型号: JY-5-103960-7
供应商: 云汉优选
标准整包数: 1

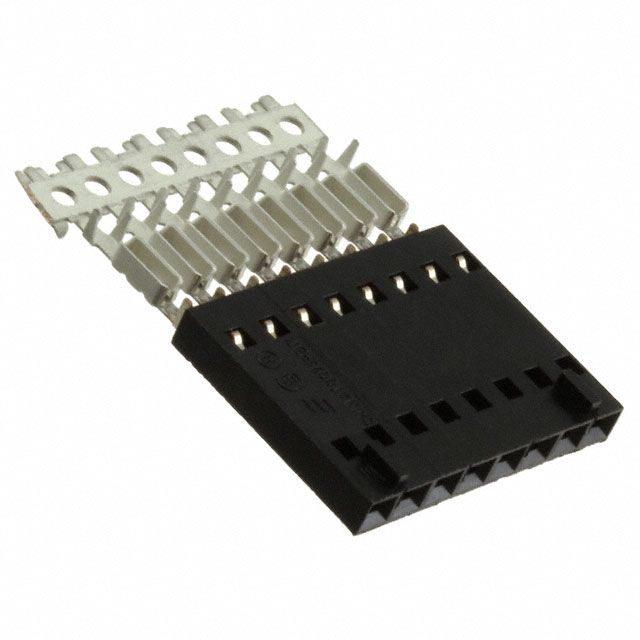

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-103960-7

5-103960-7概述

    AMPMODU MTE Connector Assembly 技术手册

    产品简介


    AMPMODU MTE Connector Assembly(型号5-103960-7)是一款专为线到板连接设计的接插件组件。该产品包含一个8位插座,采用2.54毫米(0.1英寸)中心线间距,支持压接和绝缘位移(IDC)两种端接方式。其单行设计适用于广泛的信号电路应用。这些特性使其成为众多电子设备中理想的线到板连接解决方案。

    技术参数


    - 连接系统:线到板连接
    - 连接器类型:插座(Receptacle)
    - 位置数:8
    - 接触点阻抗:15毫欧
    - 介电强度(最大):600 VAC
    - 绝缘电阻:5000兆欧
    - 操作电压:267 V
    - 适用温度范围:-65°C 至 105°C(-85°F 至 221°F)
    - 兼容绝缘直径范围:1.37毫米(0.054英寸)
    - 导线尺寸:0.05至0.15平方毫米
    - 连接器长度:40.64毫米(1.6英寸)
    - 连接器高度:6.73毫米(0.265英寸)
    - 颜色:黑色

    产品特点和优势


    1. 多位置插座设计:该连接器采用8个位置的插座设计,能够高效且可靠地实现信号传输。
    2. 双端接方式:支持压接和绝缘位移两种端接方式,便于不同应用场景下的安装。
    3. 高可靠性:接触点阻抗低、介电强度高、绝缘电阻大,确保长期稳定运行。
    4. 宽温范围:适用于极端环境条件,适用温度范围从-65°C到105°C,适用于各种严苛的工作环境。
    5. 材料选择:采用高性能塑料和铜合金材料,保证结构的坚固耐用和良好的电气性能。

    应用案例和使用建议


    应用案例:这种连接器广泛应用于汽车电子、工业控制、医疗设备等领域,尤其适合需要高频信号传输的应用场景。
    使用建议:在安装过程中,应确保导线正确插入连接器,并使用适当的工具进行压接,以确保接触良好。定期检查连接器的磨损情况,及时更换损坏部件,保持系统正常运行。

    兼容性和支持


    该产品与多种TE品牌的工具和配件兼容,如MTE工具系列。厂商提供了详尽的技术支持和售后保障,如有问题可拨打+1 800 522 6752联系技术支持团队。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决办法:检查导线是否正确插入连接器,重新压接或更换导线。
    2. 问题:连接器过热
    - 解决办法:检查负载电流是否超出额定值,减少负载或增加散热措施。
    3. 问题:接触电阻过高
    - 解决办法:清洁接触面,确保无氧化层或污垢影响接触效果。

    总结和推荐


    AMPMODU MTE Connector Assembly(型号5-103960-7)凭借其出色的性能参数、高可靠性及广泛应用性,是现代电子设备中理想的线到板连接解决方案。特别适合需要高频信号传输和恶劣环境下工作的应用。强烈推荐给寻求高品质连接解决方案的工程师和技术人员。

5-103960-7参数

参数
针脚数 8pin
电缆端接 IDC
触头镀层厚度 380nm
颜色 黑色
线规 26-30 AWG
排数 1
间距 2.54mm
类型 Latch Lock,Receptacle
触头镀层
长*宽*高 40.64mm(长度)*5.08mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

5-103960-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103960-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-103960-7 5-103960-7数据手册

5-103960-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
