4-643818-3

厂牌: TE CONNECTIVITY
产品描述: 20 AWG Locking Ramp,Receptacle 3.96mm 1 13pin 2.03μm 锡 黄色 IDC 导线安装,自由悬挂,通孔安装 51.51mm*9.017mm*18.42mm
供应商型号: JY-4-643818-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-643818-3

4-643818-3概述

    电子元器件技术手册:MTA 156 电源连接器

    产品简介

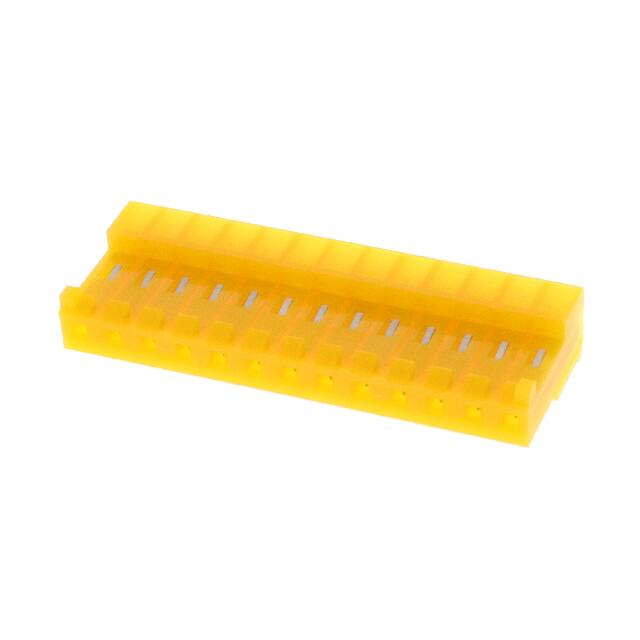

    本产品为MTA 156系列的接插件装配组件,具体型号为4-643818-3。它是一款适用于电线到板端连接的矩形电源连接器,包含13个位置,中心线间距为3.96毫米(0.156英寸)。这些连接器主要应用于电力系统,可确保稳定且可靠的电力传输。它们的设计考虑到了各种工业标准,因此非常适合于汽车、工业自动化、通信和消费电子产品等领域。

    技术参数


    - 中心线间距:3.96毫米(0.156英寸)
    - 位置数量:13
    - 电缆出口角度:90度
    - 接线端子类型:绝缘位移(IDC)
    - 接触电流额定值(最大):7安培
    - 操作电压:600伏交流
    - 使用温度范围:-55°C至105°C(-67°F至221°F)

    产品特点和优势


    MTA 156连接器具备以下显著特点:
    - 高可靠性:能够承受高达7安培的最大电流,保证电力传输的安全和稳定。
    - 90度电缆出口:设计灵活,便于安装在空间有限的应用环境中。
    - 绝缘位移接线端子:快速便捷的接线方式,节省安装时间。
    - 宽温度范围适应能力:能够在极端环境下正常工作,增强了产品的耐用性。
    - 合规性:通过了UL和CSA认证,符合行业安全标准。

    应用案例和使用建议


    该连接器广泛应用于多种场景,例如汽车电子系统、工业自动化设备以及家用电器。在这些应用场景中,其稳定的电力传输能力和高效的操作性能为其赢得了良好的口碑。为了最大限度地发挥其功能,建议在安装时注意以下几点:
    - 确保接线端子正确无误地连接到所需电路,避免错误的连接导致电路故障。
    - 检查电线直径是否符合0.95英寸(2.41毫米)的要求,以确保最佳的机械稳定性。
    - 在安装过程中,遵循制造商提供的详细步骤指南,以确保安装质量和长期可靠性。

    兼容性和支持


    MTA 156系列与许多相关配件兼容,如不同的盖子和插头装配组件。此外,TE Connectivity提供了丰富的技术支持和服务,包括电话支持(+1 800 522 6752),以及在线文档和技术资料下载。公司还提供维修工具和生产维修套件,确保客户在使用过程中能够得到全面的支持。

    常见问题与解决方案


    - 问题:连接器无法插入到插座中。
    - 解决方法:检查插头和插座之间的定位销是否对齐,重新调整直至完全对齐。

    - 问题:接线端子松动。
    - 解决方法:确保接线端子正确固定在电线内部,可以适当增加拧紧力以达到理想效果。
    - 问题:连接器出现高温。
    - 解决方法:检查是否超出其电流额定值,减少电流负荷或者更换更高额定值的产品。

    总结和推荐


    综上所述,MTA 156系列接插件装配组件是一款高性能、高可靠性的电子元器件。它在电力传输方面表现出色,适用于多种复杂环境,且符合严格的行业标准。我们强烈推荐该产品用于需要稳定电力传输的应用场合。总体而言,MTA 156系列在市场上的表现令人满意,是同类产品中的佼佼者。

4-643818-3参数

参数
排数 1
间距 3.96mm
颜色 黄色
触头镀层厚度 2.03μm
针脚数 13pin
电缆端接 IDC
类型 Locking Ramp,Receptacle
线规 20 AWG
触头镀层
长*宽*高 51.51mm*9.017mm*18.42mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

4-643818-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
