D-181-1226-90/9

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述: Connector Terminals Terminator Polyvinylidene Fluoride
供应商型号: 2908911
供应商: element14
标准整包数: 1
TE CONNECTIVITY 其他线缆 D-181-1226-90/9

D-181-1226-90/9概述


    产品简介

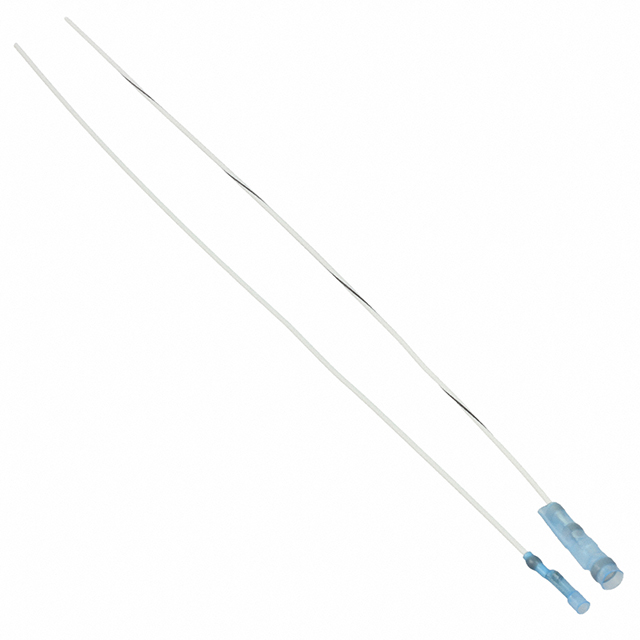

    产品名称:同轴焊套管装置(Coaxial Solder Sleeve Device)
    产品类型:电子元器件,主要用于同轴电缆的连接和维修。
    主要功能:提供可靠的焊接连接,保证信号传输的稳定性和可靠性。
    应用领域:广泛应用于通信设备、射频信号传输系统、卫星通信、雷达系统等领域。

    技术参数


    以下是该产品的详细技术规格:
    | 参数 | 型号 | 尺寸(mm) |
    |
    | D-181-1220-90/9 | G 20 | 3.70 3.20 2.70 2.40 2.30 0.71 17.00 21.5 175 22 |
    | D-181-1222-90/9 | G | (0.145) (0.125) (0.105) (0.095) (0.090) (0.028) (0.670) (0.850) (6.8) 24 |
    | D-181-1224-90/9 | G 26 | - |
    - 绝缘套管材料:辐射交联聚偏氟乙烯,透明蓝色。
    - 焊料预装带:焊料:Sn63(符合ANSI J-STD-006标准),助焊剂:ROL1(符合ANSI J-STD-004标准)。
    - 可熔环材料:氟碳基热塑性塑料。
    - 导体引线:MIL-W-22759/32-GA-9(Raychem 55A0111-GA-9),白色。
    - 接地引线:MIL-W-22759/32-GA-90(Raychem 55A0111-GA-90),白色带黑色条纹。
    工作环境:温度等级:至少125°C;电镀:铜锡或银。

    产品特点和优势


    该同轴焊套管装置具有以下特点和优势:
    1. 高可靠性:采用预安装焊料和助焊剂,确保焊接过程的一致性和可靠性。
    2. 易于安装:简化了同轴电缆的连接过程,提高了安装效率。
    3. 广泛适用性:适用于多种类型的同轴电缆,特别是在高温环境下也能保持良好的性能。
    4. 兼容性:兼容多种电缆直径,覆盖广泛的使用场景。

    应用案例和使用建议


    应用案例:
    在无线通信系统中,这种焊套管常用于射频信号的连接,以确保信号传输的稳定性。例如,在某卫星通信系统中,该产品成功解决了天线与馈线之间的可靠连接问题。
    使用建议:
    - 在安装前,确保同轴电缆的直径和尺寸符合要求。
    - 使用时需按照Raychem Process Standard RCPS-200-36的规定进行操作,以达到最佳效果。
    - 安装完成后,检查焊接部位是否有任何裂纹或不均匀现象,确保焊接质量。

    兼容性和支持


    - 兼容性:该产品适用于大多数常见的同轴电缆,包括满足温度等级和电镀要求的电缆。
    - 技术支持:TE Connectivity提供详尽的技术文档和专业的技术支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:焊接不牢固。
    - 解决方案:检查焊料和助焊剂是否按要求预装;确保焊接过程中没有气泡或杂质。

    2. 问题:安装后出现泄漏。
    - 解决方案:确认所有连接部分都密封良好;检查绝缘套管是否有裂缝或破损。

    3. 问题:焊接温度不稳定。
    - 解决方案:严格按照工艺标准操作;使用适当的焊接工具和设备,控制焊接温度。

    总结和推荐


    总结:该同轴焊套管装置是一款高度可靠的电子元器件,具有简便易用、广泛兼容和优异的电气性能等特点。它在各种应用场景下表现出色,尤其是在高温环境下能够保持稳定的性能。
    推荐:强烈推荐使用该产品,特别是在对信号传输质量和稳定性要求较高的场合。无论是通信设备还是射频信号传输系统,该产品都能提供卓越的解决方案。

D-181-1226-90/9参数

参数
长*宽*高 21.59mm(长度)
零件状态 在售
包装方式 盒装,散装

D-181-1226-90/9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

D-181-1226-90/9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY D-181-1226-90/9 D-181-1226-90/9数据手册

D-181-1226-90/9封装设计

查看详情并下载
Symbol
Footprint
3D Model
