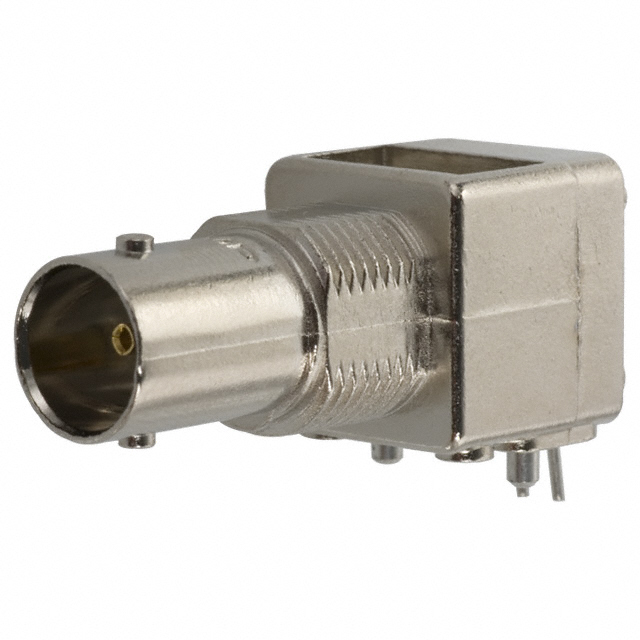

5222092-1

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: BNC Jack connector, right-angle PCB mount orientation with 75 Ohm impedance. These connectors have a through-hole solder termination with a rear panel mount attachment with lockwasher and nut. Commercial grade.
供应商型号: JY-5222092-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) 5222092-1

5222092-1概述


    产品简介


    BNC RF接口,75欧姆,射频连接器(Jack)
    本产品是一款BNC射频连接器,用于电缆到印刷电路板的连接。它的阻抗为75欧姆,适合频率范围高达2GHz的应用。BNC接口通过转接环(Bayonet)进行耦合,易于安装和拆卸。该连接器采用右角设计,适合在印刷电路板上安装,并可通过面板进行固定。

    技术参数


    - 基本特性
    - RF接口:BNC
    - 连接器类型:Jack
    - 阻抗:75Ω
    - 频率范围:2GHz
    - 安装方式:Cable-to-Board
    - 位置数:1
    - 焊盘方向:Right Angle
    - 材料:主体为锌,表面镀镍
    - 中心接触材料:铍铜,中心接触镀镍和金
    - 电气特性
    - 耐温范围:-55至85℃(-67至185℉)
    - 焊接能力:最高265℃

    - 机械特性
    - 耦合机制:Bayonet
    - 连接器安装类型:Panel Mount
    - 安装尺寸:主体高度15.88mm,配合外径约14.53mm

    产品特点和优势


    - 高可靠性:采用高强度材料(锌和镍)制成,确保长时间稳定运行。
    - 便捷安装:通过Bayonet机制实现快速安装和拆卸,方便维护和更换。
    - 环境适应性强:耐温范围宽,可在极端环境下可靠工作。
    - 焊接灵活性:通过孔焊到印刷电路板,适合多种焊接工艺。
    - 高阻抗匹配:75欧姆的设计确保信号传输的稳定性和低损耗。

    应用案例和使用建议


    应用场景:
    - 电信设备中的天线连接
    - 电视及广播设备中的射频信号传输
    - 工业控制系统中的信号传输
    - 高速数据通信系统中的信号传输
    使用建议:
    - 在安装过程中确保连接器完全锁紧,以避免信号泄露和松动。
    - 在高温环境下使用时注意散热,确保连接器的工作温度不超过最大额定值。
    - 使用过程中避免频繁插拔,以免损伤插针和插座。

    兼容性和支持


    该连接器支持与其他同型号BNC连接器配套使用。如需进一步的技术支持或维修服务,可联系TE Connectivity客户支持热线:+1 800 522 6752。

    常见问题与解决方案


    1. 问题:连接器无法正确锁定
    - 解决方案:检查耦合机制是否完全锁紧,必要时重新插拔并确认是否正确对齐。
    2. 问题:焊接过程中出现虚焊
    - 解决方案:确保焊接温度和时间符合标准,可以使用助焊剂提高焊接质量。
    3. 问题:工作温度超出范围导致故障
    - 解决方案:降低工作环境温度或选择适用于更宽温度范围的产品。

    总结和推荐


    综上所述,BNC RF接口,75欧姆,射频连接器是一款性能卓越且可靠的产品。它具有广泛的适用范围,适用于多种高频信号传输场景。其便捷的安装和维护特点,使得它成为电信设备、广播设备、工业控制等领域用户的理想选择。总体而言,我们强烈推荐使用这款产品,特别是对于需要高稳定性和可靠性的应用场合。

5222092-1参数

参数
外壳颜色 银色
最大频率 2GHz
紧固类型 插销锁
端口数 1
触头端接 焊接
类型 Bayonet Lock,Female Socket,Jack
阻抗 75Ω
长*宽*高 14.76mm(长度)*35.57mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 管装
