153210-2

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 带印记 压接 15-20 AWG 压入式 22.94mm(长度)*5.59mm(高度)
供应商型号: A130998TR-ND
供应商: Digi-Key
标准整包数: 4000
TE CONNECTIVITY 矩形连接器 - 触头 153210-2

153210-2概述


    产品简介

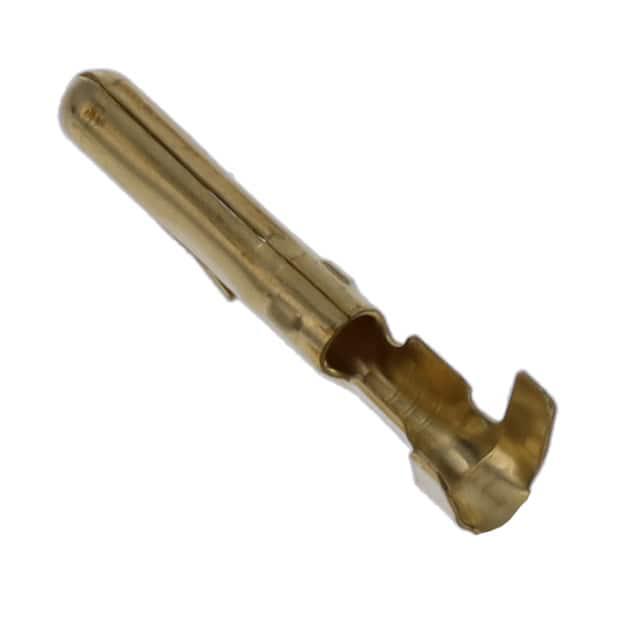

    本电子元器件是商业级MATE-N-LOK系列的153210-2针接触器。它属于连接器接触器(Connector Contacts)类目,主要用于提供稳定可靠的电气连接。这款针接触器具有锁紧插销结构,可以牢固地保持在连接器基座内,适用于20至15 AWG(0.52到1.5平方毫米)的导线。其主要功能是为各种电力应用提供安全稳定的电连接,广泛应用于汽车、工业控制、消费电子等多个领域。

    技术参数


    - 型号: 153210-2
    - 操作电压: 250 VAC
    - 接触类型: 针接触
    - 接触直径: 3毫米(0.118英寸)
    - 电流额定值: 最大15安培
    - 连接器接触方式: 插入式
    - 锁紧结构: 锁紧弹片
    - 连接器接触面积镀层材料: 无镀层
    - 电线接触终端镀层材料: 无镀层
    - 基材: 黄铜
    - 适配绝缘直径范围: 2.03 - 3.05毫米(0.08 - 0.12英寸)
    - 导线尺寸: 0.52 - 1.5平方毫米
    - 操作温度范围: -55°C 至 105°C(-67°F 至 221°F)
    - 端接方法: 压接

    产品特点和优势


    这款MATE-N-LOK 153210-2针接触器具备多项独特的优势:
    1. 高稳定性: 锁紧弹片设计确保接触器即使在振动或机械冲击下也能保持稳固的连接。
    2. 宽温范围: 能够在极端温度环境下(-55°C至105°C)正常工作,适合恶劣环境的应用。
    3. 适用性强: 适用于多种导线尺寸(0.52至1.5平方毫米),并且具有广泛的绝缘直径范围。
    4. 可靠性和耐用性: 使用黄铜基材,具有良好的机械强度和抗腐蚀性,能够长时间稳定工作。
    5. 无镀层设计: 采用无镀层的设计,减少了金属间接触不良的风险。

    应用案例和使用建议


    应用案例
    这款接触器广泛应用于需要可靠电力连接的场合,例如汽车电子系统中的电源连接、工业控制系统中的信号传输等。具体示例包括用于电动汽车的高压连接、工厂自动化设备中的电力分配等。
    使用建议
    1. 环境适应性: 在安装前需确保接触器的工作环境温度符合要求,特别是在高温和低温环境中要采取相应的保护措施。
    2. 压接质量: 确保导线与接触器之间的压接质量,以提高连接的可靠性和耐用性。压接工具的选择也非常重要,必须符合制造商的标准。
    3. 定期检查: 在长期使用过程中,建议定期对接触器进行检查,以确保其正常工作状态。

    兼容性和支持


    - 兼容性: 这款接触器可以与标准的圆形连接器和矩形连接器兼容,也可以与TE Connectivity公司其他相关产品配合使用。
    - 支持服务: 如果您在使用过程中遇到任何问题,可以联系TE Connectivity公司的客服团队获取技术支持。电话号码:+1 800 522 6752。

    常见问题与解决方案


    - 问题: 导线与接触器之间存在松动现象。
    - 解决方案: 检查压接工具是否符合标准,并重新进行压接操作,确保压接质量和连接可靠性。

    - 问题: 接触器在高温环境下工作不稳定。
    - 解决方案: 检查工作环境温度是否超过允许范围,并采取相应的散热措施,以保证接触器正常工作。

    - 问题: 接触器在安装过程中出现断开现象。
    - 解决方案: 确保锁紧弹片完全锁定,并检查安装工艺是否规范,确保接触器牢固地固定在连接器基座内。

    总结和推荐


    总体而言,这款MATE-N-LOK 153210-2针接触器在性能、可靠性和适用性方面表现出色,能够满足各种电力连接的需求。其独特的锁紧弹片设计、宽温范围、高电流承载能力以及良好的机械强度,使其在市场上具备较强的竞争力。因此,对于需要高质量电力连接的应用场合,我们强烈推荐使用这款接触器。
    通过以上分析可以看出,这款接触器具有广泛的应用前景和较高的用户满意度,是一款值得信赖的优质产品。

153210-2参数

参数
线规 15-20 AWG
触头镀层 -
触头端接 压接
触头镀层厚度 -
类型 带印记
长*宽*高 22.94mm(长度)*5.59mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

153210-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

153210-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 153210-2 153210-2数据手册

153210-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1952 ¥ 1.6337
8000+ $ 0.1859 ¥ 1.5558
12000+ $ 0.1807 ¥ 1.5119
20000+ $ 0.1743 ¥ 1.4584
28000+ $ 0.1702 ¥ 1.4242
40000+ $ 0.166 ¥ 1.3888
库存: 16000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 6534.8
