产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, M3.5螺栓, 3.68mm内环直径, 最大线规2mm²
供应商型号: 41330
供应商: 云汉优选
标准整包数: 12500
TE CONNECTIVITY 端子 - 环形端子 41330

41330概述


    产品简介

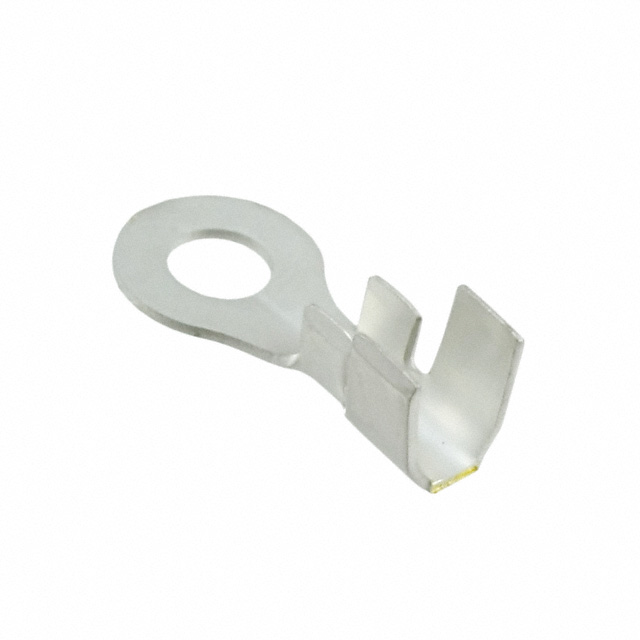

    本文将详细介绍一款电子元器件——封闭环舌形接线端子(型号:41330)。这款接线端子主要用于固定导线和电气连接。它属于环形接线端子类别,适用于从18到14 AWG(美国线规)的导线,能够提供可靠的机械和电气连接。这类产品广泛应用于工业控制设备、家用电器以及各种需要可靠电气连接的应用场合。

    技术参数


    | 参数名称 | 参数值 |

    | 接线端子产品类型 | 封闭环舌形接线端子 |
    | 端子尺寸 | #6 或 M3.5 |
    | 导线尺寸 | 18 – 14 AWG |
    | 钉帽直径 | 3.68 mm (.145 in) |
    | 插入深度 | 16.26 mm (.64 in) |
    | 绝缘材料直径范围 | 3.05 – 4.32 mm (.12 – .17 in) |
    | 操作温度范围 | -40 – 110°C (-40 – 230°F) |
    | 材料重量 | 0.484 g |
    | 适用导线材质 | 铜 |

    产品特点和优势


    特点
    - 封闭环舌形设计:提供更安全的连接和更好的电气性能。
    - 机械强度高:经过特殊处理,能够在恶劣环境下保持稳定的机械性能。
    - 兼容性强:适用于多种绝缘材料,适用于不同直径的导线。
    - 环保合规:符合欧盟RoHS和REACH标准,对环境友好。
    - 低卤素含量:材料中溴、氯、氟、碘的含量低于900ppm,确保产品安全无毒。
    优势
    - 可靠性高:提供优良的电气连接,保证长期稳定运行。
    - 安装方便:开放式结构便于快速安装,节省时间和成本。
    - 适用广泛:适用于各类电气设备,是工业和家用电器的理想选择。

    应用案例和使用建议


    应用案例
    - 工业控制系统:在复杂的自动化系统中,封闭环舌形接线端子用于连接传感器、执行器和其他电气组件。
    - 家用电器:在家电设备中,如空调、洗衣机等,这类接线端子可确保可靠的电气连接。
    使用建议
    - 在安装前,请确保导线和端子尺寸匹配。
    - 使用专用工具进行压接,以确保电气接触良好。
    - 定期检查连接部位,避免因长时间使用导致松动。
    - 注意操作温度范围,避免在极端温度下使用,以免影响使用寿命。

    兼容性和支持


    封闭环舌形接线端子(型号:41330)具有良好的兼容性,可与多种绝缘材料和导线配合使用。此外,制造商提供了完善的售后支持服务,如需要技术支持或遇到任何问题,可拨打 +1 800 522 6752 获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现松动 | 使用专用工具重新压接,确保压接到位。 |
    | 连接处电阻大 | 清理连接处杂质,确保接触良好。 |
    | 使用过程中过热 | 检查负载情况,确认是否超过额定电流。 |

    总结和推荐


    封闭环舌形接线端子(型号:41330)凭借其可靠的机械性能和电气性能,在多种应用场景中表现出色。它具备良好的兼容性和环境友好性,使其成为工业控制和家庭电器领域的理想选择。总体来说,这款产品不仅性能优越,且易于安装和维护,强烈推荐使用。

41330参数

参数
长*宽*高 16.26mm*7.52mm*510μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

41330厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

41330数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 41330 41330数据手册

41330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12500+ ¥ 0.1691
25000+ ¥ 0.1655
50000+ ¥ 0.1591
库存: 25000
起订量: 12500 增量: 25000
交货地:
最小起订量为:12500
合计: ¥ 2113.75
