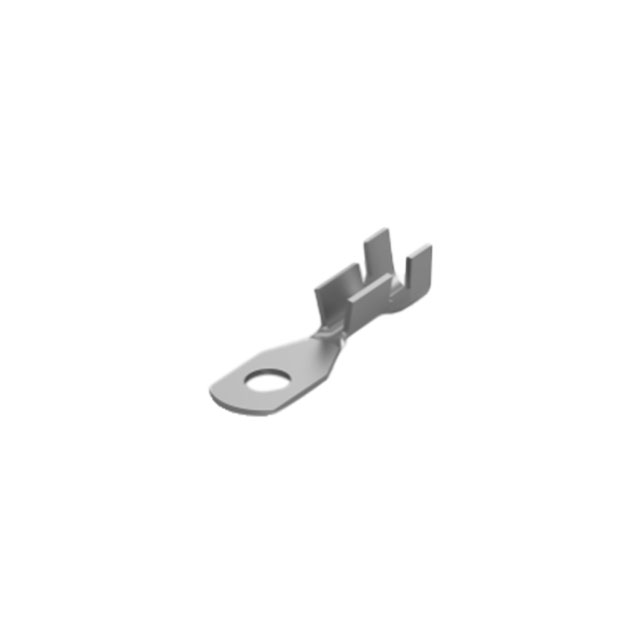

63518-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Tin Strip
供应商型号: N-63518-1
供应商: 云汉优选
标准整包数: 10000
TE CONNECTIVITY 端子 - 环形端子 63518-1

63518-1概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为闭合环舌形端子(Closed Ring Tongue Terminal),适用于18到14 AWG规格的电线。它采用了#5或M3规格的螺钉孔设计,可直接安装于相应大小的螺钉上。该端子主要用于电气连接,广泛应用于各种工业和民用电器设备中,如自动化控制系统、家电设备等。

    2. 技术参数


    - 电线规格:18 - 14 AWG
    - 螺钉孔尺寸:#5 或 M3
    - 环直径:3.4 mm(0.134 in)
    - 舌厚度:0.51 mm(0.02 in)
    - 产品长度:21.08 mm(0.83 in)
    - 内径:1.52 mm 和 2.92 mm(0.06 in 和 0.115 in)
    - 绝缘层最大直径:3.56 mm(0.14 in)
    - 绝缘层直径范围:2.54 - 3.56 mm(0.1 - 0.14 in)
    - 工作温度范围:-40°C 到 110°C(-40°F 到 230°F)

    3. 产品特点和优势


    - 独特的平侧面设计:提高安装时的稳定性和可靠性。
    - 开放式的桶形结构:方便进行焊接操作,提升连接的牢固度。
    - 直向布置:简化线路布设,方便安装。
    - 镀锡表面处理:增强抗腐蚀能力,延长使用寿命。
    - 与铜基线材兼容:适用于多种电气连接场景。

    4. 应用案例和使用建议


    - 工业自动化控制:该端子可用于PLC(可编程逻辑控制器)和变频器的接线。
    - 家用电器:适合作为空调、冰箱等家电设备内部电路的连接点。
    - 安装建议:确保电线绝缘层直径处于指定范围内,以保证最佳连接效果。

    5. 兼容性和支持


    - 兼容性:该端子与直径在2.54 mm至3.56 mm范围内的绝缘线材兼容,适用于铜基线材。
    - 技术支持:若需进一步支持,可拨打技术支持热线+1 800 522 6752。

    6. 常见问题与解决方案


    - 问题1:安装后接触不良。解决办法:检查电线是否完全插入,且桶形部分紧密贴合电线。
    - 问题2:工作温度超出范围。解决办法:确保工作环境温度不超过-40°C至110°C的范围。
    - 问题3:连接部位生锈。解决办法:确认采用镀锡工艺处理过的端子,并保持干燥清洁环境。

    7. 总结和推荐


    该闭合环舌形端子凭借其稳固的机械设计和良好的电气性能,在各种电气连接场合中表现优异。它的开放桶形结构和镀锡表面处理使其在多种环境下具有卓越的可靠性和耐用性。因此,我们强烈推荐使用该产品用于需要高稳定性的电气连接场合。

63518-1参数

参数
长*宽*高 6.1mm(宽度)*510μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63518-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63518-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 63518-1 63518-1数据手册

63518-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1007 ¥ 0.856
40000+ $ 0.0896 ¥ 0.7617
50000+ $ 0.0796 ¥ 0.6763
库存: 60000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 8560
直接购买
加入购物车
