323062

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, STRATO-THERM系列, M5螺栓, 5mm内环直径, 最大线规6.6mm²
供应商型号: U-323062
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 323062

323062概述


    产品简介

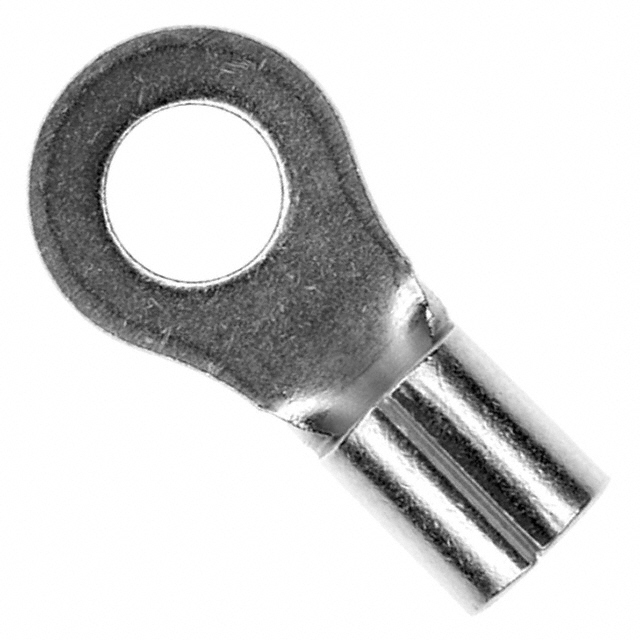

    本产品为323062型号的闭口环舌端子(Closed Ring Tongue Terminal),适用于12至10 AWG的导线,具有10号螺栓孔直径为5毫米(0.197英寸)的特点。这种端子主要用于电力系统中的连接需求,特别是在要求可靠性高和机械强度好的场合。它们适用于各种工业设备和控制系统中,确保导线和接线柱之间的安全可靠连接。

    技术参数


    | 参数 | 值 |

    | 产品类型 | 闭口环舌端子 |
    | 螺栓孔大小 | #10 |
    | 端子接触面积范围 | 5180 – 13100 CMA |
    | 密封性 | 否 |
    | 绝缘材料支持 | 无绝缘材料支持 |
    | 接触体特征 | 闭口式 |
    | 端子取向 | 直角 |
    | 终端电镀材料 | 镍 |
    | 绝缘材料 | 无绝缘 |
    | 操作温度范围 | 343 °C(649 °F) |
    | 包装数量 | 500 个 |
    | 包装方式 | 散装件 |
    | 重量 | 1.43 克 |

    产品特点和优势


    这款闭口环舌端子在机械连接方面表现出色。其采用封闭式的筒体设计,具有优良的机械性能,可有效防止导线滑动和松脱。此外,镍涂层提供了优异的防腐蚀性能,使得产品在恶劣环境中依然保持稳定。这些特性使它成为电力系统的理想选择,在高压环境下也能保证良好的连接可靠性。

    应用案例和使用建议


    应用案例
    323062型闭口环舌端子适用于各类高电流和高温应用环境,如工厂自动化系统、发电机和其他工业设备。此外,由于其耐腐蚀的镍涂层,也适合用于化学工业环境中的接线连接。
    使用建议
    在安装过程中,确保选用合适规格的导线和螺栓孔,以达到最佳的电气连接效果。定期检查端子的紧固状态和接触面,避免因长期使用导致的松动和过热。

    兼容性和支持


    323062型闭口环舌端子与多种规格的导线和螺栓兼容,但需要根据具体应用场合进行选择。制造商提供24小时技术支持热线(+1 800 522 6752),以及详细的文档和绘图资源,方便客户在使用过程中获得全面的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法牢固固定 | 检查导线规格是否匹配,并确认导线插入到位。 |
    | 端子表面氧化 | 清洁接触面并重新涂抹防锈剂。 |
    | 连接处温度过高 | 检查安装紧固情况,确保导线正确连接,必要时更换更大的端子规格。 |

    总结和推荐


    综上所述,323062型闭口环舌端子以其出色的机械稳定性和优良的电气性能,成为一款值得信赖的产品。无论是高电流应用还是高温环境,它都能胜任。尽管价格可能稍高于市场上的一些替代品,但考虑到其优异的耐用性和稳定性,它无疑是值得投资的选择。强烈推荐此款端子给对连接可靠性有较高要求的应用场合。

323062参数

参数
长*宽*高 19.43mm*9.53mm*990μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

323062厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

323062数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 323062 323062数据手册

323062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3498 ¥ 2.9733
1000+ $ 0.2997 ¥ 2.5477
2000+ $ 0.2825 ¥ 2.4016
3500+ $ 0.2683 ¥ 2.2802
10000+ $ 0.257 ¥ 2.1848
100000+ $ 0.2244 ¥ 1.9074
库存: 15065
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1486.65
直接购买
加入购物车
