2255143-1

产品分类: 线缆工具
厂牌: TE CONNECTIVITY

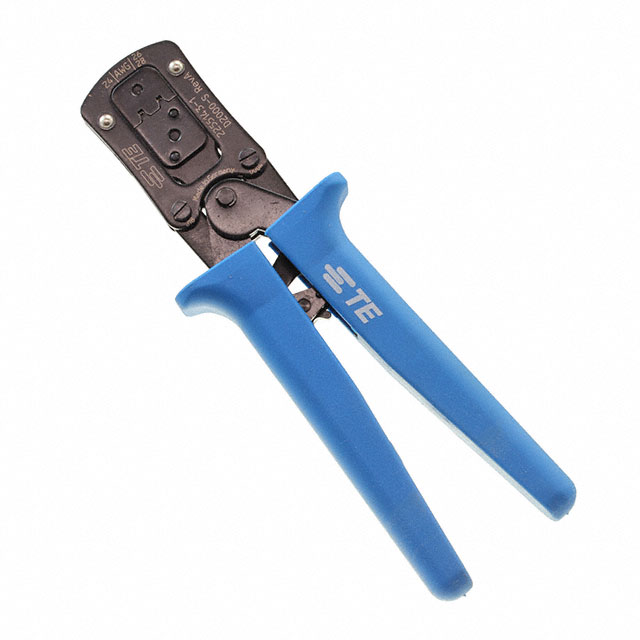

产品描述: Mini Straight Action Hand Crimping Tool
供应商型号: U-2255143-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 线缆工具 2255143-1

2255143-1概述


    产品简介


    本技术手册介绍的是TE Connectivity(泰科)公司生产的2255143-1和2255144-1手动直式压接工具,这些工具主要用于压接D2000动态系列接触件。它们适用于小批量生产和实验室环境,具有高可靠性和一致性。TE Connectivity是全球知名的电子连接器制造商,提供广泛的产品线,适用于汽车、工业控制、通信、航空航天等多个领域。

    技术参数


    - 型号:2255143-1 和 2255144-1
    - 压接对象:D2000 动态系列接触件
    - 操作模式:手动直式压接
    - 适用线径范围:
    - 28-26 AWG:0.64 ±0.06 mm([.025 ±.002 in])
    - 24 AWG:0.705 ±0.065 mm([.0277 ±.0025 in])
    - 22-20 AWG:0.95 ±0.08 mm([.037 ±.003 in])
    - 18 AWG:1.15 ±0.09 mm([.045 ±.003 in])
    - 工具尺寸:详见图3
    - 重量:请参考制造商资料
    - 存储条件:常温干燥处

    产品特点和优势


    - 翻转定位器:防止接触件在压接过程中弯曲,确保压接质量。
    - 自动复位机制:压接完成后自动打开,方便取出接触件。
    - 可调节压接高度:通过调节压接工具,确保压接的高度符合标准。
    - 易于维护:工具结构简单,日常维护简便。
    - 耐用性:由优质材料制成,耐久性强,适用于各种工作环境。

    应用案例和使用建议


    这些压接工具广泛应用于需要手动操作的小批量生产环境中,如汽车、工业自动化、航空等领域。例如,在汽车制造中,这些工具可以用于快速、准确地压接电线,以确保电路的稳定性和可靠性。在实际使用中,建议按照手册中的指导步骤进行操作,避免因不当操作导致压接失败。
    - 正确使用指南:
    - 每天进行简单的清洁和润滑,以确保工具的良好状态。
    - 定期检查工具,特别是压接头,以确保无损坏或磨损。
    - 压接时要严格按照手册中的步骤操作,确保压接质量。
    - 使用适当的工具和配件,以避免压接过程中的错误。

    兼容性和支持


    这些压接工具适用于TE Connectivity的D2000动态系列接触件。若需要其他配件或支持服务,可通过TE Connectivity的客户服务热线获取帮助。此外,TE Connectivity提供详尽的技术支持和维修服务,以确保工具的长期可靠运行。

    常见问题与解决方案


    1. 问题:压接高度不一致。
    - 解决方案:检查压接工具是否正确调整,确保每次压接的高度一致。若问题持续存在,联系制造商进行检修。
    2. 问题:接触件弯曲。
    - 解决方案:确保翻转定位器正常工作,正确插入接触件。如问题依旧,检查翻转定位器是否有损坏。
    3. 问题:工具不能完全闭合。
    - 解决方案:检查工具内部是否有异物卡住,清除异物后重新尝试。如无法解决问题,联系制造商进行检修。

    总结和推荐


    综上所述,TE Connectivity的2255143-1和2255144-1手动直式压接工具在质量和性能方面表现出色。其设计合理,使用简便,能够满足小批量生产和实验室环境的需求。对于需要手动操作的场合,这款工具是一个理想的选择。同时,TE Connectivity提供的技术支持和服务也为其增色不少。强烈推荐该工具给需要精确压接的用户。

2255143-1参数

参数
零件状态 最后售卖
包装方式 散装

2255143-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2255143-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 线缆工具 TE CONNECTIVITY 2255143-1 2255143-1数据手册

2255143-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 519.3682 ¥ 4767.8001
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4767.8
