487769-4

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 2.54mm FFC Connectors Receptacle Housing
供应商型号: N-487769-4
供应商: 云汉优选
标准整包数: 1

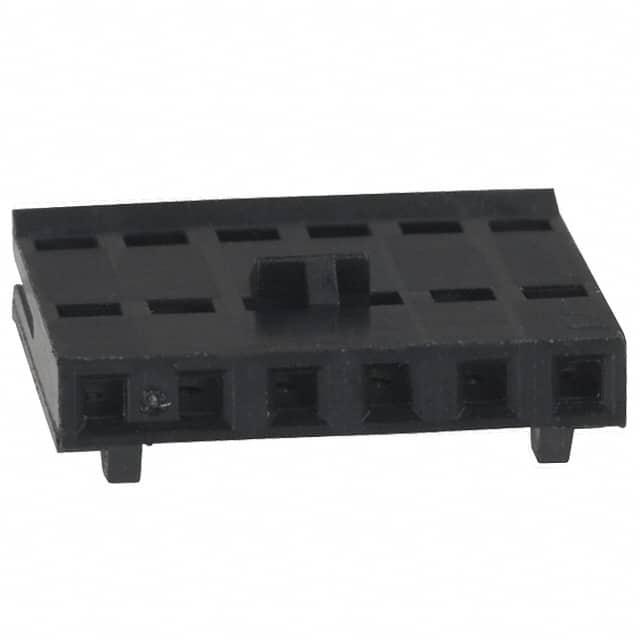

TE CONNECTIVITY FFC/FPC连接器 487769-4

487769-4概述


    产品简介


    本产品是一款专为线到板连接设计的FFC(柔性扁平电缆)插座外壳。它具备6个位置和2.54毫米中心线间距,适用于多种电路应用。该产品广泛应用于消费电子、工业自动化、通信设备等领域,能够确保信号传输的稳定性和可靠性。

    技术参数


    - 产品类型:FFC插座外壳
    - 连接器系统:线到板连接器
    - 接触类型:插座
    - 接触终止类型:接线及电缆
    - 插入力类型:正常
    - 行数:1行
    - 位置数:6个
    - 绝缘电阻:5000兆欧
    - 介电耐压(最大):720 VAC
    - 工作电压:300 VAC
    - 操作温度范围:-65°C至105°C(-85°F至221°F)
    - 材料:热塑性塑料
    - 颜色:黑色
    - FFC电缆入口方式:直角
    - 包装数量:1个
    - UL阻燃等级:UL 94V-0

    产品特点和优势


    1. 高可靠性:介电耐压高达720 VAC,绝缘电阻达5000兆欧,保证了极高的电气安全性。
    2. 宽温操作范围:可在极端温度环境下(-65°C至105°C)稳定工作。
    3. 坚固耐用:采用热塑性塑料材料,确保了长久的使用寿命。
    4. 简易安装:直角FFC电缆入口设计,方便安装和布线。
    5. 兼容性强:与多种FFC连接器相匹配,适用于广泛的电路应用。

    应用案例和使用建议


    应用案例
    这款FFC插座外壳广泛用于消费电子产品如智能手机、平板电脑,以及工业设备中的传感器和控制模块。例如,在一台智能手表中,它可作为柔性扁平电缆与主板之间的接口,实现高效可靠的信号传输。
    使用建议
    1. 正确布线:确保FFC电缆的插入方向正确,避免误插。
    2. 定期检查:在使用过程中,定期检查接触部位是否有磨损或损坏现象。
    3. 注意环境:尽量避免将设备暴露于极端温度环境中,以防影响电气性能。

    兼容性和支持


    该产品具有广泛的兼容性,可与多种FFC连接器匹配。厂商提供详尽的技术文档和全面的支持服务,包括电话技术支持(+1 800 522 6752),帮助用户解决问题和提供必要的维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入FFC电缆时阻力大 | 确保电缆插头与插座对齐,轻柔地插入。 |
    | 连接器在高温下无法正常工作 | 检查设备工作温度是否超出规格,调整使用环境。 |
    | 连接不稳定 | 确认电缆连接是否牢固,必要时重新插拔。 |

    总结和推荐


    综述
    这款FFC插座外壳以其出色的电气特性和坚固耐用的设计在多种应用场景中表现出色。其广泛的操作温度范围和高可靠性使其成为各类电路设计的理想选择。
    推荐
    鉴于其优异的性能和广泛应用的潜力,强烈推荐使用这款FFC插座外壳。它不仅能提高电路设计的可靠性,还能降低维护成本,是电子元器件领域的优秀选择。

487769-4参数

参数
外壳颜色 黑色
触头镀层 -
针脚数 6pin
板上高度 -
间距 2.54mm
额定电流 1.5A
扁平柔性类型 FFC
端接 -
连接器/触头类型 -
长*宽*高 15.08mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

487769-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

487769-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 487769-4 487769-4数据手册

487769-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.318 ¥ 2.8922
850+ $ 0.3039 ¥ 2.7635
1700+ $ 0.2948 ¥ 2.681
3400+ $ 0.2897 ¥ 2.6347
8000+ $ 0.2632 ¥ 2.3935
库存: 9632
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 1012.27
