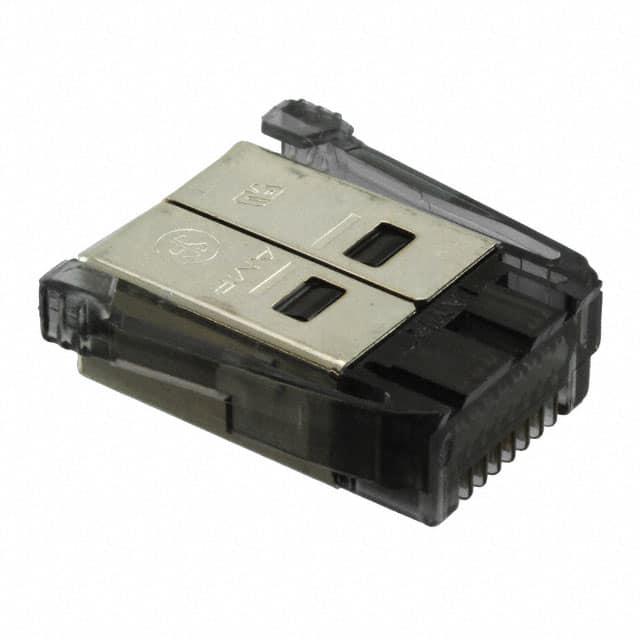

1-1761184-3

产品分类: 模块化连接器 - 插头
厂牌: TE CONNECTIVITY
产品描述: Conn SDL PL 8 POS 1.27mm Crimp ST Cable Mount 8 Terminal 1 Port
供应商型号: A122713-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插头 1-1761184-3

1-1761184-3概述

    AMPLIMITE SDL Connectors 插头技术手册

    产品简介


    AMPLIMITE SDL Connectors 是一款专为扁平柔性电缆设计的插头。该插头主要用于电缆到板的连接,具有8个位置,中心线间距为1.27毫米(0.05英寸)。这种类型的插头广泛应用于音频和视频系统,以及其他需要高密度连接的应用场景。产品型号为1-1761184-3,使用24 AWG导线尺寸,即0.2平方毫米/0.205平方毫米导线尺寸。

    技术参数


    - 兼容线缆类型: 扁平柔性电缆
    - 电线尺寸: 0.2平方毫米, 0.205平方毫米
    - 位置数: 8
    - 中心线间距: 1.27毫米(0.05英寸)
    - 安装方式: 电缆安装(自由悬挂)
    - 极化代码: A
    - 屏蔽材料: 黄铜
    - 接触材料: 铜合金,接触面镀金,50微英寸
    - 最大电流承载能力: 1.5安培
    - 工作温度范围: -20°C至80°C (-4°F至176°F)
    - 合规性: 欧盟RoHS 2011/65/EU指令,欧盟ELV 2000/53/EC指令,中国RoHS 2016 No. 32指令,REACH法规(EC)No. 1907/2006,不含有SVHC物质

    产品特点和优势


    - 高效信号传输: 该插头采用镀金接触材料,保证了信号传输的稳定性。
    - 广泛的适用性: 可用于各种扁平柔性电缆,适用于不同领域的高密度连接需求。
    - 耐用性: 使用黄铜和铜合金材料,确保插头的长期耐用性和可靠性。
    - 易于安装: 电缆安装方式简单方便,无需额外工具。
    - 环境适应性强: 工作温度范围广,适用于多种环境条件。

    应用案例和使用建议


    应用案例: 该插头广泛应用于消费电子产品(如电视和音响设备)、计算机外围设备(如键盘和鼠标)以及工业自动化控制系统等领域。
    使用建议:
    1. 在安装过程中,确保电线尺寸正确匹配,避免接触不良。
    2. 在选择连接器时,根据具体应用环境考虑温度范围要求,确保插头能够稳定工作。
    3. 定期检查连接器的物理状态,确保没有磨损或腐蚀现象,以延长使用寿命。

    兼容性和支持


    - 兼容部分: 包括TE Part #2-1617038-2, TE Part #936060-1, TE Part #330301, TE Part #NB18144001, TE Part #2176306-9, TE Part #2-1761608-1, TE Part #8-1614882-4, TE Part #796689-2, TE Part #322374 和 TE Part #5-1761184-3。
    - 技术支持: 如需进一步的技术支持,请联系 +1 800 522 6752。

    常见问题与解决方案


    - 问题: 插头安装后出现接触不良。
    - 解决方案: 确保电线尺寸正确,且连接器已完全插入到位。
    - 问题: 连接器出现过热现象。
    - 解决方案: 检查电流负载是否超过插头的最大电流承载能力,必要时增加散热措施。

    总结和推荐


    AMPLIMITE SDL Connectors 插头是一款性能稳定、易于安装且兼容性广泛的连接器。它在信号传输、耐用性和环境适应性方面表现出色。适用于多种应用场景,特别适合高密度连接的需求。鉴于其出色的特性和良好的市场口碑,强烈推荐使用。
    如有任何疑问或技术支持需求,欢迎随时联系官方客服。

1-1761184-3参数

参数
长*宽*高 22.61mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

1-1761184-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1761184-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插头 TE CONNECTIVITY 1-1761184-3 1-1761184-3数据手册

1-1761184-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.9964 ¥ 76.0196
10+ $ 7.3601 ¥ 61.5947
25+ $ 6.8985 ¥ 57.7321
50+ $ 6.5693 ¥ 54.9765
100+ $ 6.2556 ¥ 52.3516
250+ $ 5.8641 ¥ 49.0752
500+ $ 5.5844 ¥ 46.7347
1000+ $ 5.3182 ¥ 44.5064
库存: 410
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 76.01
直接购买
加入购物车
