2-34148-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

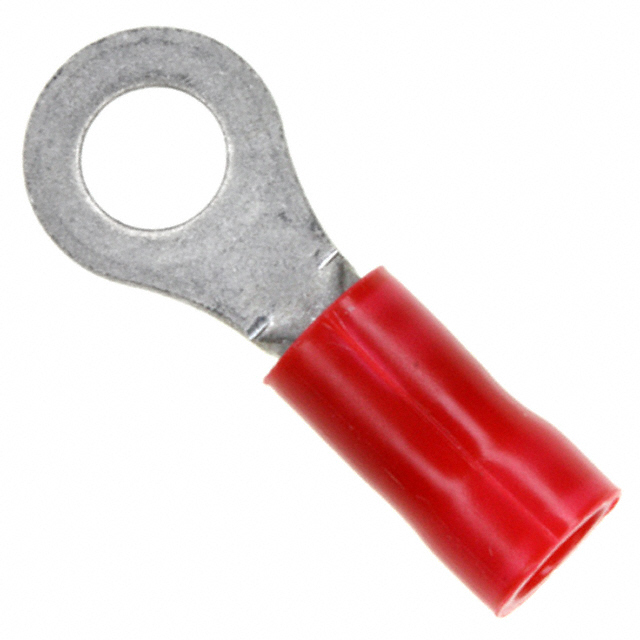

产品描述: TE Connectivity 红色圆形端子 绝缘端子, PLASTI-GRIP系列, M4螺栓, 4.34mm内环直径, 最大线规1.65mm²
供应商型号: 26M-2-34148-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 2-34148-1

2-34148-1概述

    # 电子元器件技术手册:2-34148-1型号闭合环舌端子

    产品简介


    2-34148-1型号闭合环舌端子(Closed Ring Tongue Terminal)是一款广泛应用于工业和电子领域的高性能电子元件。它适用于铜基材料的电线,具有优良的机械和电气性能。本产品的主要功能是提供稳定可靠的电气连接,适用于各种需要紧固连接的应用场合。此外,其直插式设计便于安装和维护,是现代电子设备的理想选择。

    技术参数


    - 产品类型:闭合环舌端子
    - 适用导线尺寸:22至16 AWG
    - 接线柱尺寸:#8 / M4
    - 接线柱直径:4.74 mm [0.171 in]
    - 接线柱绝缘层厚度:0.79 mm [0.031 in]
    - 环舌端子长度:21.74 mm [0.86 in]
    - 兼容绝缘直径范围:2.67至3.56 mm [0.105至0.14 in]
    - 最大绝缘直径:3.56 mm [0.14 in]
    - 电压等级:600 V
    - 工作温度范围:105 °C [221 °F]
    - 重量:0.813 g

    产品特点和优势


    - 高可靠性:采用闭合环设计,确保连接的稳定性和安全性。
    - 高效连接:直插式设计方便快速安装和拆卸。
    - 兼容性强:能够适应多种电线和接线柱,应用广泛。
    - 环保材料:符合欧盟RoHS、ELV及REACH标准,不含有害物质。
    - 抗腐蚀性:镀锡端口增加使用寿命。

    应用案例和使用建议


    应用案例
    该闭合环舌端子常用于机械设备、汽车电气系统以及各种工业控制设备中。例如,在自动化生产线中,通过将电机和控制器连接在一起,以确保电力传输的稳定和安全。
    使用建议
    - 在安装过程中,确保导线正确插入端子内,避免接触不良。
    - 为了保证电气连接的安全可靠,建议定期检查端子的状态并进行必要的维护。

    兼容性和支持


    - 兼容其他部件:与多种电线和接线柱兼容,可以与其他TE Connectivity的产品(如压缩连接器、压接端子等)配合使用。
    - 技术支持:如需技术支持,可拨打免费电话 +1 800 522 6752 或访问官网获得更多信息。

    常见问题与解决方案


    - Q: 如何正确选择合适的端子?
    - A: 根据所使用的导线尺寸和接线柱尺寸选择对应的端子型号。
    - Q: 端子如何确保长期稳定工作?
    - A: 定期检查端子连接状态,保持端子清洁,避免氧化和腐蚀。
    - Q: 如何判断端子是否损坏?
    - A: 观察端子外观是否有明显的破损或腐蚀迹象,同时检查电气连接的稳定性。

    总结和推荐


    综上所述,2-34148-1型号闭合环舌端子凭借其高可靠性、高效连接和广泛的兼容性,在多种应用场景中表现出色。无论是在工业设备还是家用电器中,都能提供出色的电气连接性能。强烈推荐使用这款产品,尤其是对于那些对电气连接稳定性要求较高的应用场合。对于任何疑问或技术支持需求,均可随时联系供应商获取帮助。

2-34148-1参数

参数
长*宽*高 21.74mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-34148-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-34148-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-34148-1 2-34148-1数据手册

2-34148-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
