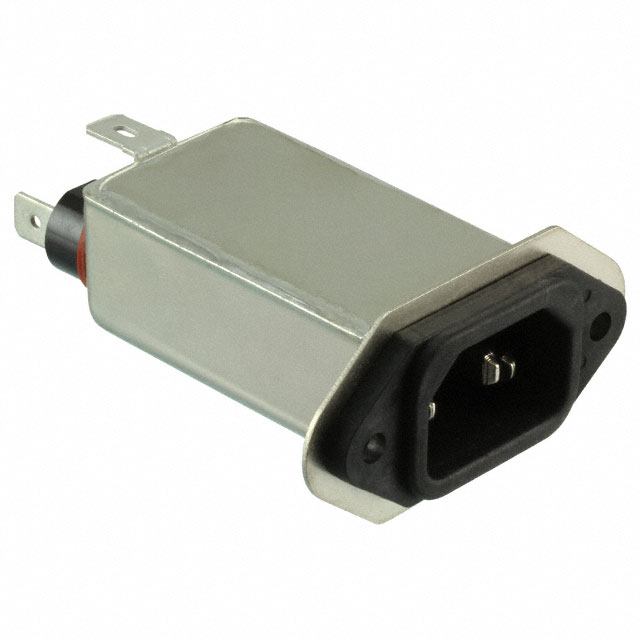

15EJT1F

厂牌: TE CONNECTIVITY
产品描述: Power Entry Module EMI 50Hz/60Hz 15A 250VAC Quick Connect Panel Mount Automotive
供应商型号: N-15EJT1F
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 15EJT1F

15EJT1F概述


    产品简介


    产品类型: 电源线滤波器
    主要功能: 该电子元器件是一种多功能插座滤波器,适用于需要高电流和过滤电磁干扰(EMI)的应用。
    应用领域: 本产品广泛应用于工业控制、数据中心、医疗设备和其他需要高可靠性电源接入的场合。

    技术参数


    - 额定电流: 15A
    - 输出端子类型: .250" FASTON
    - 最大泄漏电流(120VAC, 60Hz): 250 µA
    - 工作电压: 250 VAC
    - 机械安装方式: 延长型法兰安装
    - 滤波要求: 过滤
    - 外形方向: 垂直
    - 合规认证:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合中国RoHS 2 Directive MIIT Order No 32, 2016

    产品特点和优势


    - 高电流承载能力: 能够承受高达15A的电流,适用于多种大功率应用。
    - 低泄漏电流: 最大泄漏电流仅为250 µA,确保设备安全稳定运行。
    - 多功能插座: 具备电源线过滤功能,可以有效减少电磁干扰,提高系统稳定性。
    - 延长型法兰安装: 方便固定安装,增强机械稳定性。

    应用案例和使用建议


    应用案例: 该产品常用于数据中心的服务器机柜、工业自动化控制系统和医疗设备等,以确保设备能够获得稳定、干净的电源供应。
    使用建议:
    - 在安装时,确保延长型法兰安装位置稳固,以避免因机械应力导致的连接松动。
    - 定期检查泄漏电流情况,如果发现泄漏电流超出正常范围,应及时更换滤波器。
    - 配合其他电容和电阻进行滤波处理,进一步提升系统的电磁兼容性。

    兼容性和支持


    - 兼容产品:
    - TE Part #1609042-6
    - 60VS6=F8249
    - TE Part #T4113002041-000
    - TE Part #2201864-1
    - TE Part #4-1609157-8
    - TE Part #1-2201855-1
    - TE Part #1827587-2
    - TE Part #175218-2
    - TE Part #1-1827864-6
    - TE Part #T4131012041-000
    - 厂商支持: 如需技术支持,请联系厂商热线 +1 800 522 6752。

    常见问题与解决方案


    1. 问:产品是否满足RoHS要求?
    - 答: 是的,该产品符合欧盟RoHS 2011/65/EU指令。

    2. 问:产品泄漏电流过高怎么办?
    - 答: 检查电路是否有异常情况,如短路或过载。如仍无法解决问题,建议更换滤波器。
    3. 问:如何判断是否需要更换滤波器?
    - 答: 定期检测泄漏电流和工作电压,如超过正常范围,即应考虑更换。

    总结和推荐


    总结:
    该产品的设计精良,具备出色的电流承载能力和电磁干扰过滤效果。延长型法兰安装方式提供了良好的机械稳定性,适合多种工业和商业应用。其符合各种环保法规,如RoHS和REACH,为使用者提供了一个环保的选择。
    推荐:
    鉴于其出色的技术性能和广泛的应用领域,我们强烈推荐此款滤波器。如果您正在寻找一个可靠且高性能的电源线滤波解决方案,那么Corcom EJT15EJT1F将是您的不二之选。

15EJT1F参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

15EJT1F厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

15EJT1F数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY 15EJT1F 15EJT1F数据手册

15EJT1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
