620006-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-620006-000
供应商: 期货订购
标准整包数: 20
TE CONNECTIVITY 其他线缆 620006-000

620006-000概述

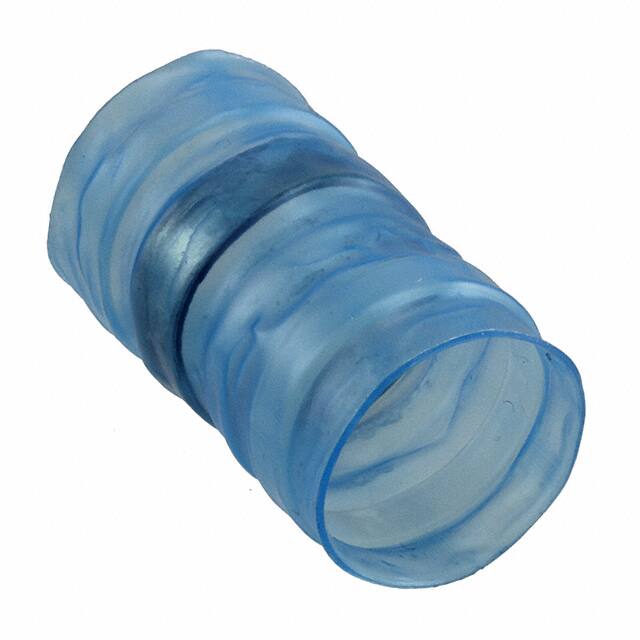

    SolderSleeve Shield Terminator 技术手册

    1. 产品简介


    SolderSleeve Shield Terminator 是一种用于电缆终端防护的产品,适用于环境受保护下的屏蔽层终止处理。这种产品主要用于温度范围为 -55°C 至 +150°C 的场合,适用于锡或银镀铜屏蔽层的电缆。它的主要功能是在极端温度条件下提供可靠的电缆终端防护,确保系统的稳定运行。

    2. 技术参数


    - 产品名称: SolderSleeve Shield Terminator
    - 最大长度 (L max): 29.75 mm (1.170 in)
    - 最小直径 A (øA min): 13.35 mm (0.525 in)
    - 最小直径 B (øB min): 13.84 mm (0.545 in)
    - 最大直径 D (øD max): 13.6 mm (0.535 in)
    - 最小直径 E (øE min): 8.9 mm (0.350 in)
    - 最大直径 G (øG max): 13.35 mm (0.525 in)
    - 直径 J ± 1.3 (J ± 0.05): 9.4 mm (0.370 in)
    - 绝缘套管材料: 辐射交联聚偏二氟乙烯
    - 焊料: Sn63 类型,符合 ANSI-J-STD-006 标准
    - 助焊剂: ROL1 类型,符合 ANSI-J-STD-004 标准
    - 可熔环材料: 热稳定热塑性塑料,颜色:透明

    3. 产品特点和优势


    SolderSleeve Shield Terminator 的独特之处在于它使用了辐射交联的聚偏二氟乙烯作为绝缘套管材料,确保在极端温度下的可靠性和耐用性。此外,它包含预先设置好的焊料和助焊剂,能够简化安装过程并提高焊接质量。该产品的环境温度范围宽广(-55°C 至 +150°C),使其适用于多种严苛的应用环境。

    4. 应用案例和使用建议


    SolderSleeve Shield Terminator 可以应用于需要高温防护的电缆系统中,例如航空航天、工业控制和汽车电子等领域。安装时需按照 Raychem 推荐的对流或红外工具进行操作,并遵循 Raychem 装配程序 RCPS-100-70。为获得最佳效果,应严格按照装配要求准备电缆。

    5. 兼容性和支持


    SolderSleeve Shield Terminator 与 Raychem 规范 RT-1404 和国家航空航天标准 NAS-1747 相兼容。制造商提供了详细的装配指南和技术支持,确保用户能够正确安装和维护该产品。

    6. 常见问题与解决方案


    - 问题: 安装过程中焊料不均匀。
    - 解决办法: 使用 Raychem 推荐的对流或红外工具,确保焊接质量。

    - 问题: 绝缘套管无法正常收缩。
    - 解决办法: 检查工具设定是否符合 Raychem 规范,确保加热均匀。

    7. 总结和推荐


    总体而言,SolderSleeve Shield Terminator 是一款高性能的电缆终端防护产品,特别适合在极端温度环境下使用。其独特的设计和高品质的材料使其在众多应用中表现出色。强烈推荐给需要高温防护和可靠性高的客户。

620006-000参数

参数
长*宽*高 29.72mm(长度)
零件状态 在售
包装方式 散装

620006-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

620006-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 620006-000 620006-000数据手册

620006-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
