165085

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY

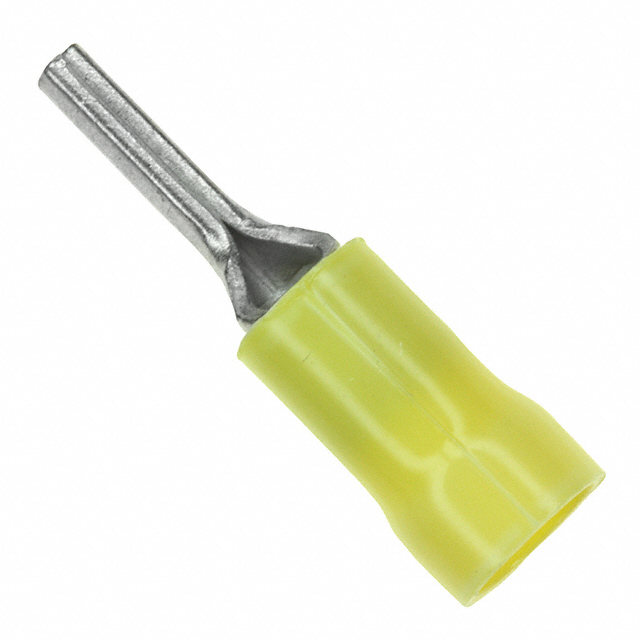

产品描述: 泰科电子 针型接线端子 绝缘端子, PLASTI-GRIP系列, 最大线规6.6mm², 最小线规2.6mm², 黄色, 2.59mm引脚直径, 9.91mm引脚长
供应商型号: 165085
供应商: 国内现货
标准整包数: 10
TE CONNECTIVITY 端子 - 端子壳体 165085

165085概述


    产品简介


    产品类型:PLASTI-GRIP Wire Pin是一款用于连接电线的终端装置,主要应用于电力传输、信号传输和设备接线等领域。
    主要功能:
    - 提供可靠、稳定的电气连接。
    - 支持12至10 AWG(American Wire Gauge)规格的电线,以及3至6 mm²的导体截面积。
    - 具有封闭式压接桶设计,适合各种环境下的电线压接需求。
    应用领域:
    - 家用电器和工业控制设备。
    - 通信系统和配电板。
    - 机械设备和其他需要电气连接的场合。

    技术参数


    - 导线尺寸:3 – 6 mm²
    - 适配绝缘直径范围:3.8 – 6.4 mm
    - 母插针直径:2.6 mm [0.102 in]
    - 压接桶类型:封闭式
    - 终端镀层材料:锡
    - 接触形状及形式:圆形
    - 终端方向:直向
    - 整体产品长度:29.4 mm [1.158 in]
    - 接触匹配区域长度:9.9 mm [0.39 in]
    - 适用绝缘选项:部分绝缘
    - 工作温度范围:-40°C 至 +105°C
    - 包装数量:500个
    - 包装方法:盒装
    - 符合标准:
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2指令MIIT令第32号
    - 欧盟REACH法规(EC) No. 1907/2006

    产品特点和优势


    独特功能和优势:
    - 封闭式压接桶设计确保稳定可靠的连接。
    - 适用于多种直径的绝缘材料,提高安装灵活性。
    - 锡镀层提供良好的防腐蚀性能,延长产品寿命。
    - 尺寸适中,便于操作和安装。
    - 符合多项环保标准,降低对环境的影响。

    应用案例和使用建议


    应用场景:
    - 在家用电器中作为电源线连接端子。
    - 工业控制系统中用于传感器信号线的连接。
    - 配电板中用于多根电缆的连接。
    使用建议:
    - 在安装过程中确保电线绝缘层被完全包裹住,避免短路现象的发生。
    - 使用合适的压接工具,以确保压接桶的紧密贴合,达到最佳电气性能。
    - 建议定期检查连接处的紧固程度,确保长期可靠性。

    兼容性和支持


    兼容性:
    - 本产品可以与多种类型的导线和电缆配合使用,具体规格请参见技术手册。
    - 可以与同系列的其他组件如DIES PIDG 12-10 DIE SET等配合使用,以实现更复杂的电气连接需求。
    支持和服务:
    - 如有任何技术问题,可拨打TE公司官方电话+1 800 522 6752获取支持。
    - 公司网站提供了详细的产品文档和技术资料,方便用户查询。

    常见问题与解决方案


    1. 问题:压接后的电线容易脱落。
    - 解决方案:确认使用正确的压接工具,调整压接压力,以确保接触面积足够大。

    2. 问题:在高温环境下电气性能不稳定。
    - 解决方案:选择合适的工作温度范围内的型号,例如可以使用耐高温型号。

    总结和推荐


    综合评估:
    - 主要优点:封闭式压接桶设计、兼容性强、符合环保标准。
    - 推荐使用:由于其高可靠性、良好的适应性和合规性,PLASTI-GRIP Wire Pin是电力传输和信号传输领域中的一款优秀产品。无论是家庭还是工业应用,它都能提供出色的性能和稳定性。因此,我强烈推荐此产品。
    希望以上信息能够帮助您更好地了解PLASTI-GRIP Wire Pin的各项性能指标和使用方法。如需进一步的技术咨询,欢迎联系我们的技术支持团队。

165085参数

参数
长*宽*高 29.41mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

165085厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

165085数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 165085 165085数据手册

165085封装设计

查看详情并下载
Symbol
Footprint
3D Model
