2-320861-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 法兰铲形端子
供应商型号: 2-320861-1
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 铲形端子 2-320861-1

2-320861-1概述


    产品简介

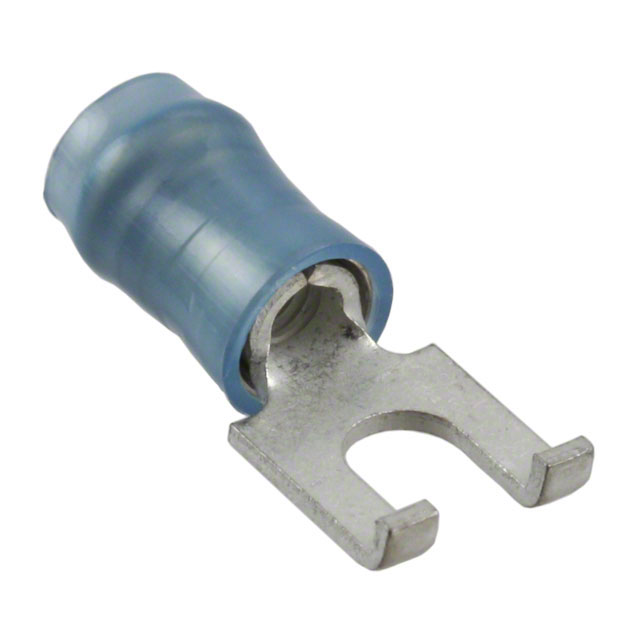

    本产品是一款 Spade Flange Tongue Terminal(叉形法兰端子),属于终端和接线管类目下的叉形端子系列。该产品适用于16至14 AWG的电线,并且支持#6或M3.5的螺栓尺寸。该终端具有封闭式筒体、法兰结构和镀锡层,广泛应用于各种电气连接场合,如配电系统、工业设备和汽车电子等。

    技术参数


    - 电气特性:
    - 电压等级:300 V
    - 线径范围:16至14 AWG
    - 螺栓直径:3.51 mm [0.138 in]
    - 适配绝缘直径范围:2.92至4.31 mm [0.115至0.17 in]
    - 操作温度范围:105°C [221°F]
    - 机械特性:
    - 封装数量:5000个
    - 包装方式:带状安装
    - 重量:0.976 g
    - 使用条件:部分绝缘
    - 绝缘材料:铜基,锡镀层
    - 认证标准:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合中国RoHS 2016第32号令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合REACH规定

    产品特点和优势


    - 密封性:无需密封,简化安装过程。
    - 高电压耐受能力:能够承受高达300 V的工作电压。
    - 耐高温:能够在高达105°C的环境下稳定工作。
    - 高机械强度:采用封闭式筒体设计,提高连接的可靠性。
    - 环保合规:符合多项国际环保标准,确保产品的可持续性和安全性。

    应用案例和使用建议


    - 应用场景:本产品广泛应用于电力传输系统、配电盘、工业控制系统以及汽车电气系统中。
    - 使用建议:
    - 在安装过程中,确保电线绝缘层完全覆盖,并且与端子紧密贴合。
    - 使用适当的压接工具进行压接,以确保连接的可靠性和电气性能。
    - 定期检查端子连接状态,确保没有松动或腐蚀现象。

    兼容性和支持


    - 兼容性:本产品兼容各种绝缘材料直径为2.92至4.31 mm的电线。
    - 支持服务:如果您在使用过程中遇到任何问题,可拨打+1 800 522 6752联系技术支持。

    常见问题与解决方案


    - 问题1:如何正确安装端子?
    - 解决办法:确保电线绝缘层完全覆盖端子,并使用专用的压接工具进行压接。安装完成后,应进行拉力测试,确保连接稳固。
    - 问题2:如何处理端子连接处的腐蚀问题?
    - 解决办法:定期检查端子连接处,清理氧化物或腐蚀物,并涂抹防锈剂。如果情况严重,建议更换新的端子。

    总结和推荐


    该 Spade Flange Tongue Terminal(叉形法兰端子) 具有广泛的适用性、可靠的电气性能和环保特性,非常适合在各种电气连接场合中使用。尽管价格相对较高,但考虑到其优良的性能和高可靠性,我们强烈推荐使用这款产品。总体而言,该产品是一款值得信赖的高性能终端解决方案。

2-320861-1参数

参数
长*宽*高 18.72mm(长度)*7.47mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320861-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320861-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 2-320861-1 2-320861-1数据手册

2-320861-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
