首页  >  产品百科  >  DWP-125-3/4-KIT3-REFILL

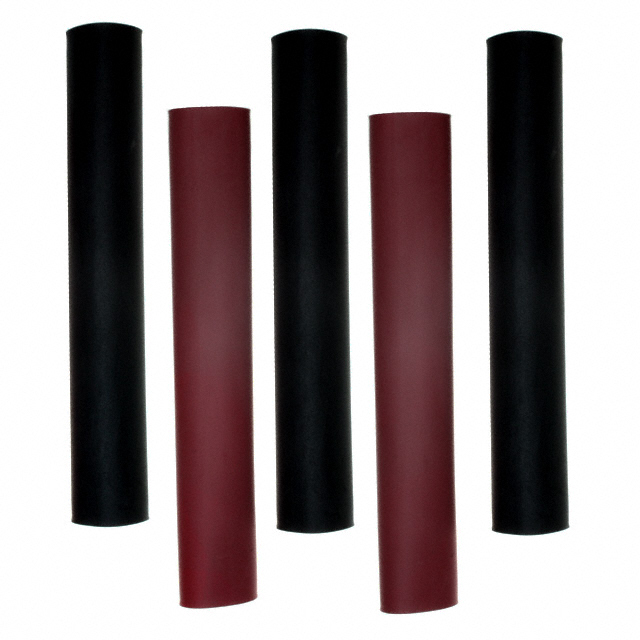

DWP-125-3/4-KIT3-REFILL

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: Heat Shrink Tubing Kit ST Polyolefin Black/Red Dual Piece
供应商型号: 1381837
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 热缩管 DWP-125-3/4-KIT3-REFILL

DWP-125-3/4-KIT3-REFILL概述

    高品质电子元器件技术手册

    1. 产品简介


    本手册介绍了多种热缩套管及其套件产品,这些产品适用于广泛的电气应用场合。这些产品主要包括VERSATIF、RNF-100、DWP-125和ES1000四类单壁套管及粘接层套管,具备高收缩比、阻燃、抗化学腐蚀及耐高温等特性,广泛应用于电线电缆连接、终端处理、分支过渡及轻负载线束捆绑等领域。

    2. 技术参数


    以下是从手册中提取的技术参数和规格信息:
    | 产品系列 | 收缩比 | 工作温度范围 | 恢复温度 |

    | VERSAFIT | 2:1 | -55°C至135°C | 90°C |
    | RNF-100 | 2:1 | -55°C至135°C | 121°C |
    | DWP-125 | 3:1 | -40°C至110°C | 125°C |
    | ES1000 | 4:1 | -40°C至130°C | 135°C |
    电气特性:
    - 绝缘电压:600V
    - 温度等级:125°C
    认证与标准:
    - UL/CSA VW-1认证

    3. 产品特点和优势


    VERSATIF和RNF-100具备低全恢复温度的特点,安装时间短且能有效减少对敏感组件的损坏。RNF-100拥有出色的物理、化学和电气性能,符合商业、工业和军事标准。DWP-125和ES1000具有高收缩率,能够轻松应对不规则形状的绝缘和密封需求。所有产品均符合RoHS标准,确保环保安全。

    4. 应用案例和使用建议


    应用案例:
    - 线缆终端:采用DWP-125粘接层套管,通过3:1的收缩比有效包裹并保护线缆连接部位。
    - 环境密封:使用ES1000套管,以高4:1收缩比覆盖不同直径的电缆末端,提供优异的防水防尘保护。
    - 连接器转电缆过渡:选择VERSATIF套管,其90°C的恢复温度有利于快速施工,减少损害风险。
    使用建议:
    - 在使用粘接层套管时,务必保持干燥环境,避免水汽影响粘接效果。
    - 安装前检查产品规格是否适合实际应用需求,避免因尺寸不当造成二次返工。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,适用于多种电子元器件和设备。Raychem公司为客户提供详尽的产品文档和技术支持服务,包括在线资源、电话咨询及专业技术人员培训,确保客户能够高效地进行安装与维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现气泡 | 确保加热均匀,必要时使用热风枪辅助。 |
    | 使用后发生变色 | 检查是否有接触不良或受到化学品侵蚀的情况。 |

    7. 总结和推荐


    总结来看,VERSATIF、RNF-100、DWP-125和ES1000四类产品各具特色,凭借高收缩比、阻燃、抗化学腐蚀及耐高温等特性,在电气工程中表现卓越。这些产品不仅满足基本的电气性能要求,还具有较高的性价比,非常适合用于各类电子元器件的绝缘、防护和标识。因此,强烈推荐选用Raychem公司的上述热缩套管系列产品,以提升您的项目质量与效率。

DWP-125-3/4-KIT3-REFILL参数

参数
零件状态 在售
包装方式 散装

DWP-125-3/4-KIT3-REFILL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DWP-125-3/4-KIT3-REFILL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY DWP-125-3/4-KIT3-REFILL DWP-125-3/4-KIT3-REFILL数据手册

DWP-125-3/4-KIT3-REFILL封装设计

查看详情并下载
Symbol
Footprint
3D Model
