63137-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 16-20AWG Phosphor Bronze RCP 16.26mm Tin T/R
供应商型号: N-63137-1
供应商: 云汉优选
标准整包数: 2500

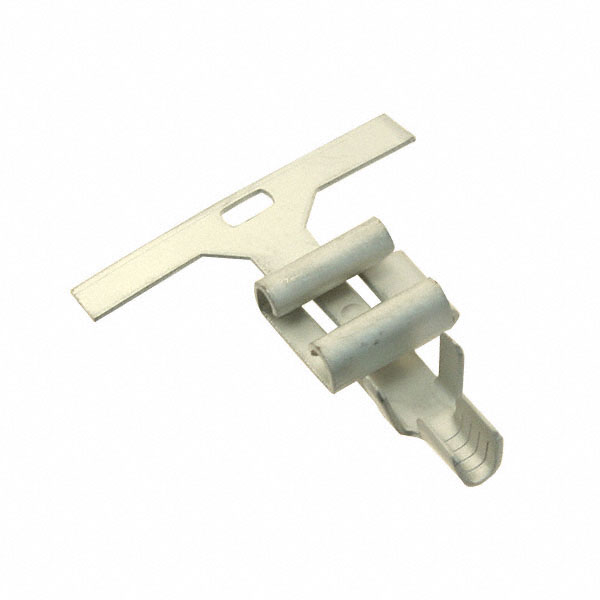

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63137-1

63137-1概述


    产品简介


    FASTON 250系列连接器63137-1 是一款快速断开型接插件(Receptacle),适用于20到16 AWG线规范围内的电线(即0.51到1.31平方毫米的导线截面积)。该接插件具有一个宽度为6.35毫米(0.25英寸)的匹配连接片(Mating Tab),并采用磷青铜材料制成,具有良好的机械强度和导电性。其特别设计用于工业和汽车电子等领域,能够有效连接各类电器设备。

    技术参数


    - 线规范围: 20 - 16 AWG (0.51 - 1.31 mm²)
    - 连接片厚度: 0.81 mm (0.032 in)
    - 连接片宽度: 6.35 mm (0.25 in)
    - 连接能力: 单个连接
    - 绝缘直径范围: 2.29 - 3.3 mm (0.09 - 0.13 in)
    - 插入力: 正常
    - 接线方式: 直接对接
    - 终端材料厚度: 0.46 mm (0.018 in)
    - 产品长度: 16.26 mm (0.64 in)
    - 操作温度范围: -40°C 至 110°C (-40°F 至 230°F)
    - 兼容标准: CSA、UL
    - 包装数量: 2500个/条
    - 兼容性: 支持无绝缘和低卤素材料
    - 符合标准: 欧盟RoHS指令2011/65/EU、欧盟ELV指令2000/53/EC、中国RoHS 2指令MIIT Order No 32, 2016、REACH法规

    产品特点和优势


    FASTON 250系列连接器63137-1拥有多种独特的优势,包括:
    - 高可靠性: 采用磷青铜材料制成,能够确保长期稳定的工作性能。
    - 宽泛适用性: 线规范围广泛,从20到16 AWG,可以满足各种不同的连接需求。
    - 机械强度高: 连接片和终端均具有较高的强度,能够在恶劣环境下保持稳定的连接性能。
    - 环保认证: 符合欧盟RoHS、ELV以及REACH等相关环保标准,可应用于需要高环保标准的场合。

    应用案例和使用建议


    应用场景
    FASTON 250系列连接器63137-1广泛应用于汽车电子系统、工业控制系统、以及各类家用电器。例如,在汽车电路中,它可以用于电池管理系统(BMS)、车身控制模块(BCM)以及其他关键电子模块之间的连接。
    使用建议
    - 正确选择线材: 在使用过程中,确保所选线材与连接器的线规范围相匹配,以确保安全可靠的连接。
    - 注意环境因素: 虽然其工作温度范围较广,但在极端低温或高温环境中仍需注意防护措施。
    - 定期检查维护: 为了确保长期稳定运行,建议定期进行检查和维护,避免因接触不良导致的故障。

    兼容性和支持


    - 兼容性: 该产品与FASTON系列其他型号兼容,可以灵活地与其他标准电子元件或设备配套使用。
    - 支持与维护: TE公司提供专业的技术支持服务,如有任何问题可拨打客户服务热线+1 800 522 6752获取帮助。同时,官网也提供了详尽的技术文档和安装指南。

    常见问题与解决方案


    - 问题: 插入力过高,难以操作。
    - 解决方案: 确保连接器和线材符合技术规范,适当润滑可能有助于降低插入力。
    - 问题: 接触不良。
    - 解决方案: 检查线材与连接器的连接情况,确保无杂质、污垢或其他异物影响接触。
    - 问题: 长期使用后接触电阻增大。
    - 解决方案: 定期进行清洁和维护,保持接触面的干净和干燥。

    总结和推荐


    FASTON 250系列连接器63137-1是一款高品质、高性能的快速断开型接插件,适用于广泛的工业和汽车电子应用。其卓越的机械强度、宽泛的应用范围以及优秀的环保认证使其在市场上具有较强的竞争力。我们强烈推荐在需要高性能连接解决方案的项目中使用该产品。无论是从性能还是成本效益考虑,这款连接器都将是您理想的选择。

63137-1参数

参数
长*宽*高 16.26mm(长度)*8.08mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63137-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63137-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63137-1 63137-1数据手册

63137-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1622 ¥ 1.3785
5000+ $ 0.1555 ¥ 1.322
7500+ $ 0.151 ¥ 1.2832
10000+ $ 0.1479 ¥ 1.2572
25000+ $ 0.1387 ¥ 1.1791
50000+ $ 0.1295 ¥ 1.1011
100000+ $ 0.1285 ¥ 1.0924
500000+ $ 0.1234 ¥ 1.0491
库存: 50000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 3446.25
