5-745287-4

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 带印记 焊盘 金 导线安装
供应商型号: ET-3437508
供应商: 海外现货
标准整包数: 1

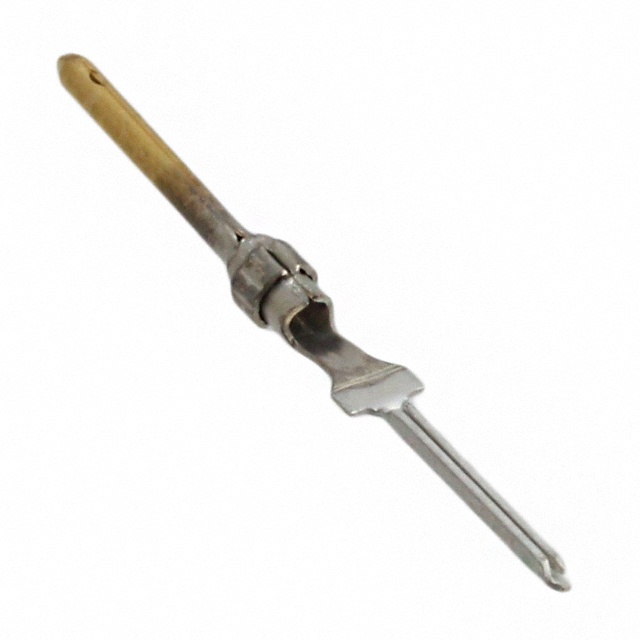

TE CONNECTIVITY D-Sub 连接器 5-745287-4

5-745287-4概述

    电子元器件产品技术手册:AMPLIMITE HDP 5-745287-4 接触器

    1. 产品简介


    AMPLIMITE HDP 5-745287-4 是一款引脚接触器,广泛应用于各类电子设备中。该产品采用了金镀层设计,结合了插拔式接触固定方式(Snap-In Contact Retention),适用于尺寸为20号的接触器。该接触器通过焊接连接到电线或电缆上,基材采用黄铜,主要用于信号传输。

    2. 技术参数


    - 接触类型:引脚接触器(Pin)
    - 接触尺寸:20号
    - 接触材料:黄铜(Brass)
    - 接触镀层材料:金(Gold)
    - 接触退化类型:插拔式(Snap-In)
    - 接触尾部长度:4.78毫米(0.188英寸)
    - 焊锡工艺能力:最高可耐260°C回流焊
    - 温度范围:-55至105°C(-67至221°F)
    - 最大电流承载能力:3.1安培(A)

    3. 产品特点和优势


    - 高可靠性:采用金镀层接触面,确保长期使用中的低电阻和高导电性。
    - 快速连接:插拔式接触固定方式,易于安装和拆卸。
    - 高温度适应性:能在-55至105°C的极端环境中稳定工作。
    - 环保认证:符合欧盟RoHS、ELV、REACH等标准,无卤素且不含有害物质。

    4. 应用案例和使用建议


    - 应用案例:适用于汽车电子系统、工业控制设备、通信设备及医疗仪器等需要高可靠性的信号传输场合。
    - 使用建议:建议在安装过程中严格遵守焊接工艺要求,确保接触牢固且不会因热应力而松动。此外,在选择配套线缆时,应注意线缆的耐温性能以匹配接触器的工作温度范围。

    5. 兼容性和支持


    - 兼容部件:与多种其他TE产品系列兼容,如AMPLIMITE HDP、MTA156等。
    - 技术支持:如需技术支持,可拨打+1 800 522 6752联系厂商,获取更多详细信息和帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断接触器是否正确焊接?
    - 解决方案:检查接触器焊接部位是否有明显的焊点和接触痕迹,可以使用放大镜辅助观察。
    - 问题2:接触器在高温环境下出现不稳定现象怎么办?
    - 解决方案:检查环境温度是否超出工作范围,必要时采取降温措施,如使用散热片或通风装置。

    7. 总结和推荐


    AMPLIMITE HDP 5-745287-4 接触器凭借其出色的性能、高可靠性及广泛的适用性,在多种应用场景中表现出色。其符合多项环保标准,是一款值得推荐的产品。适用于需要在恶劣环境中进行信号传输的场合。对于追求高性能和可靠性的用户来说,这款接触器是理想的选择。

5-745287-4参数

参数
触头镀层
外壳材料 -
针脚数 -
类型 带印记
颜色 -
端接 焊盘
额定电流 -
排数 -
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

5-745287-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-745287-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-745287-4 5-745287-4数据手册

5-745287-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.4042 ¥ 3.4151
25+ $ 0.3283 ¥ 2.7744
50+ $ 0.2965 ¥ 2.5052
100+ $ 0.2788 ¥ 2.3562
250+ $ 0.2297 ¥ 1.9413
500+ $ 0.2168 ¥ 1.8321
1000+ $ 0.2096 ¥ 1.7715
库存: 9072
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 34.15
直接购买
加入购物车
