60249-3

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 12-16AWG Brass F 19.05mm Silver T/R
供应商型号: 60249-3
供应商: 国内现货
标准整包数: 9000

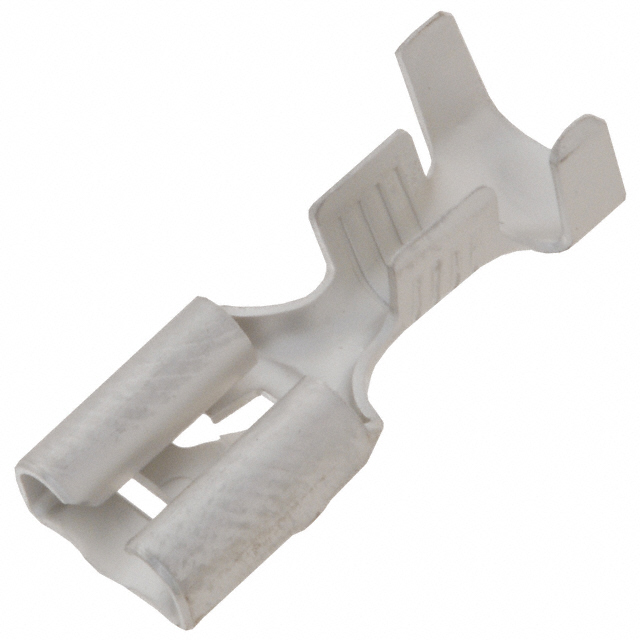

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 60249-3

60249-3概述


    产品简介


    产品类型: 快速断开式连接器
    主要功能: 快速断开式连接器(Quick Disconnects)用于安全可靠地连接和断开电线,具有易于安装和更换的特点。
    应用领域: 广泛应用于汽车、工业自动化、家电、通信及航空航天等领域,特别适用于需要频繁连接和断开的应用场景。

    技术参数


    - 电线尺寸: 1.31 – 3.31 mm²
    - 电线规格: 16 – 12 AWG
    - 接合片宽度: 6.35 mm (.25 in)
    - 接合片厚度: 0.81 mm (.032 in)
    - 终端方向: 直角 (Straight)
    - 接触基材: 黄铜 (Brass)
    - 终端电镀材料: 银 (Silver)
    - 绝缘直径范围: 4.06 – 5.33 mm (.16 – .21 in)
    - 操作温度范围: 105 °C (221 °F)
    - 包装方式: 带/卷 (Strip/Reel),每包9000个
    - 兼容材料: 不带绝缘层 (Uninsulated)

    产品特点和优势


    该快速断开式连接器(FASTIN-FASTON 250系列)具有多种优势:
    - 快速连接和断开: 具有锁定舌设计,确保可靠的电气连接并简化安装过程。
    - 广泛兼容性: 可兼容16至12 AWG范围内的各种电线尺寸。
    - 耐用性高: 采用黄铜作为接触基材,确保长期稳定性。
    - 环境适应性强: 能够在高温环境下正常工作,最大操作温度可达105 °C。

    应用案例和使用建议


    应用场景:
    - 在工业控制系统中,用于传感器与执行器之间的连接。
    - 汽车电子系统中,用于动力系统和传感器接口的连接。
    - 家用电器中,用于连接控制板和传感器组件。
    使用建议:
    - 在安装前检查电线尺寸是否符合要求,以确保良好的连接效果。
    - 使用适当的工具进行压接操作,避免损坏接线端子。
    - 建议定期检查连接点的紧固程度和电气性能,确保长期稳定运行。

    兼容性和支持


    该产品可与同系列的其他快断式连接器配合使用,如FASTIN-FASTON 250系列的其他型号。厂商提供了详细的技术文档和支持服务,可通过电话+1 800 522 6752获取技术支持。

    常见问题与解决方案


    1. 问题: 连接不稳定,容易松动。
    - 解决办法: 确认压接工具是否正确使用,重新压接接线端子。
    2. 问题: 接触电阻过高。
    - 解决办法: 清洁接触表面,确保无氧化物或其他杂质。
    3. 问题: 操作温度超出额定范围。
    - 解决办法: 检查设备工作环境,确保温度在105 °C以下。

    总结和推荐


    综上所述,该快速断开式连接器(FASTIN-FASTON 250系列)具备广泛的应用场景和优良的性能,适用于各类工业和消费电子产品中。它的特点是易于安装、高可靠性及广泛适用性。强烈推荐在需要快速连接和断开的应用场景中使用此产品,特别是在需要频繁插拔或环境恶劣的场合。

60249-3参数

参数
长*宽*高 19.05mm*7.44mm*7.44mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60249-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60249-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 60249-3 60249-3数据手册

60249-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9000+ ¥ 0.8235
库存: 45000
起订量: 9000 增量: 9000
交货地:
最小起订量为:9000
合计: ¥ 7411.5
直接购买
加入购物车
