611430-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 611430-000
供应商: Master
标准整包数: 5

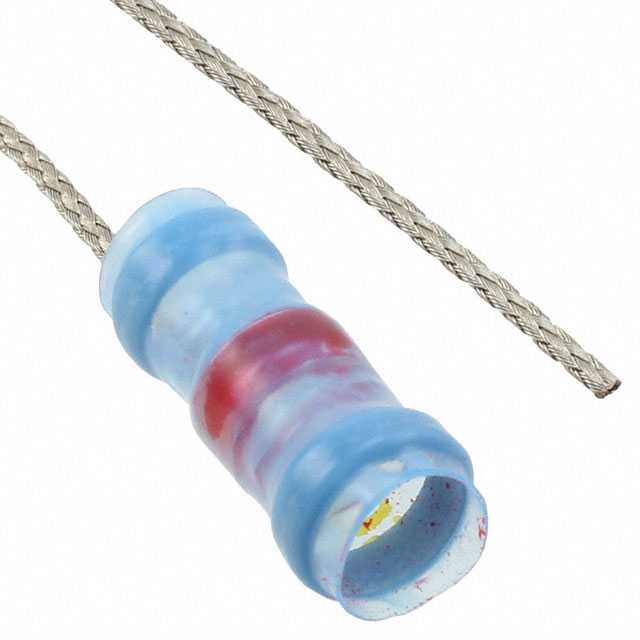

TE CONNECTIVITY 其他线缆 611430-000

611430-000概述

    SolderSleeve Shield Terminators 技术手册

    产品简介


    SolderSleeve Shield Terminators(焊锡管屏蔽终端) 是一种专门设计用于电子设备中屏蔽接地连接的终端装置。这种产品主要用于低至高温度范围内的各种应用,能够提供可靠的电气连接和良好的屏蔽效果。该系列产品包括多个子系列,如CWT、SO63、S01/S02、SO96、SO175,适用于不同的温度等级和应用要求。

    技术参数


    - 工作温度范围:
    - CWT 系列:-55°C 到 125°C [-67°F 到 257°F]
    - SO63/M83519/S03 系列:-55°C 到 150°C [-67°F 到 302°F]
    - SO96/SO175 系列:-55°C 到 175°C [-67°F 到 347°F]
    - 电缆直径:
    - CWT 系列:1.7 mm 到 13.0 mm
    - SO63 系列:1.95 mm 到 7.0 mm
    - 绝缘材料:
    - CWT 系列:辐射交联的热收缩聚烯烃
    - SO63/M83519/S03 系列:辐射交联的热收缩聚偏二氟乙烯
    - SO96/SO175 系列:聚偏二氟乙烯
    - 电特性:
    - 绝缘电阻:1000 兆欧姆
    - 电压降:2.5 毫伏
    - 浸没下的击穿电压:1.0 千伏
    - 兼容性认证:
    - NAS 1747
    - SAE-AS83519 (formerly MIL-S-83519)
    - MIL-S-83519/1&/2

    产品特点和优势


    - 透明绝缘层: 透明的设计允许用户检查内部情况,确保连接可靠。
    - 预涂焊料: 预涂焊料提供受控焊接过程,减少安装错误。
    - 一体化设计: 便于安装,成本低廉。
    - 可选预安装接地引线: 提供方便快捷的安装选项。
    - 高温稳定性: 高达 175°C 的工作温度范围使得该产品能够在极端环境中稳定运行。

    应用案例和使用建议


    应用案例:
    - 适用于航空和军事应用,尤其是需要高温屏蔽和可靠连接的场合。
    - 在通信系统中,用于高频信号传输时的屏蔽接地。
    - 在工业自动化系统中,为传感器和执行器提供稳定的屏蔽接地连接。
    使用建议:
    - 在进行焊接前,务必检查电缆直径以选择合适的 SolderSleeve Shield Terminator。
    - 使用推荐的加热工具(如 HL1802E 或 CV-1981)来确保焊接质量。
    - 安装前,根据需要选择预安装接地引线以简化安装过程。

    兼容性和支持


    - 兼容性: 该产品与其他标准规格的电线和连接器兼容。
    - 技术支持: 厂商提供详细的安装指南和技术支持文档,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - Q:如何选择正确的 SolderSleeve?
    - A: 根据电缆直径和应用温度范围选择正确的型号。参考产品选择流程,确保选择的型号符合所需的应用条件。

    - Q:安装过程中出现焊接不充分怎么办?
    - A: 确保使用推荐的加热工具,并按照制造商的安装说明操作。若仍有问题,可以联系技术支持获取进一步指导。

    总结和推荐


    SolderSleeve Shield Terminators 以其卓越的可靠性、易用性和广泛的工作温度范围,在多个行业中表现出色。其独特的温度指示系统和简便的安装设计使其成为屏蔽接地连接的理想选择。如果您需要一款稳定且高效的屏蔽终端产品,强烈推荐选用 SolderSleeve Shield Terminators。

611430-000参数

参数
长*宽*高 19.1mm(长度)

611430-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

611430-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 611430-000 611430-000数据手册

611430-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
