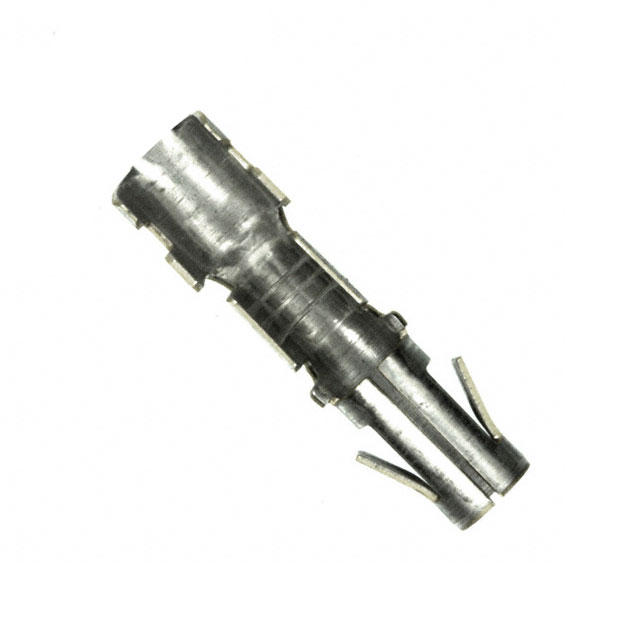

350200-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 锡 10-14 AWG 压入式
供应商型号: N-350200-1
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 触头 350200-1

350200-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    产品类型:5.0 mm Power Key Connectors 是一种适用于家用电器的电源电路连接器,特别适合用于燃气设备。该产品结合了插头(针)和插座组件,用于线对板的连接。
    主要功能:
    - 配备了具有双锁片的外壳,以确保接触器的完全装载。
    - 接触器插入时会有清晰的咔嗒声,使操作更加方便。
    - 锁扣保护装置可以防止锁扣与导线缠绕,从而提高可靠性。
    - 设计可用于填充工艺中的气泡释放,适用于PCB涂层工艺。
    - 包含RoHS合规性认证,符合环保标准。
    应用领域:
    - 主要应用于家用电器的电源电路,特别是燃气设备。
    - 该产品具备四种不同键位设计,可以有效避免错误配对,提高了装配效率和安全性。

    技术参数


    - 中心线间距:5.0 mm
    - 最大电压:300 VAC
    - 最大电流:10 A
    - 操作温度范围:-30°C 至 +105°C
    - 适用导线:24-16 AWG
    - 适用PCB厚度:1.6 mm

    产品特点和优势


    特点:
    - 紧凑设计:该产品提供紧凑的设计,使得在有限空间内可以安装更多的连接器。
    - 高可靠性:采用双锁片设计,提高了连接的稳定性和安全性。
    - 便捷操作:具备清晰的咔嗒声反馈,便于操作。
    - 防护设计:锁扣保护装置可以有效防止锁扣与导线缠绕。
    - 高效散热:设计用于填充工艺中的气泡释放,有助于减少局部过热风险。
    优势:
    - 易组装:多种键位设计简化了盲配过程,提升了装配效率。
    - 兼容性强:与现有设备的兼容性良好,减少了库存管理和采购成本。
    - 广泛认证:通过了UL和CSA的认证,确保了产品的安全性和质量。

    应用案例和使用建议


    应用案例:
    - 在家用电器,尤其是燃气设备中,用于电源电路的连接。
    - 例如,一个典型的家用燃气热水器可能使用这些连接器来连接电源线和控制板。
    使用建议:
    - 确保导线直径和PCB厚度符合产品规格,避免因不匹配导致连接不良。
    - 定期检查连接器的状态,特别是锁扣和导线的缠绕情况,及时更换损坏部件。

    兼容性和支持


    兼容性:
    - 本产品可与各种标准尺寸的PCB板和导线兼容。
    - 同时,不同颜色编码的外壳也有助于区分不同的连接,提高装配效率。
    支持和维护:
    - 制造商提供了详细的用户手册和技术文档,帮助用户进行安装和维护。
    - 用户可以联系泰科电子公司获取技术支持和服务。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:连接器接触不良
    - 解决方法:检查导线是否正确插入,确保锁扣机制正常工作。

    - 问题:导线发热
    - 解决方法:确保使用合适的导线直径和PCB板厚度,必要时进行散热处理。

    总结和推荐


    综合评估:
    - 优点:5.0 mm Power Key Connectors 以其紧凑的设计、高可靠性和广泛的认证受到用户的青睐。
    - 适用场合:非常适用于家用电器,尤其是燃气设备中的电源电路连接。
    推荐:
    - 强烈推荐:鉴于其广泛的认证和高可靠性,该产品非常适合需要高性能和稳定性的应用场景。强烈推荐给寻求高品质连接解决方案的用户。
    通过以上内容,我们可以看出5.0 mm Power Key Connectors是一款非常适合家用电器尤其是燃气设备中使用的高品质连接器。其广泛的认证、高效的设计和可靠的性能使其在市场上具有很强的竞争力。

350200-1参数

参数
触头镀层厚度 -
类型 Connector Power
线规 10-14 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装

350200-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350200-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 350200-1 350200-1数据手册

350200-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1028 ¥ 0.874
5000+ $ 0.0855 ¥ 0.7267
7500+ $ 0.0806 ¥ 0.6849
10000+ $ 0.0724 ¥ 0.6156
250000+ $ 0.0561 ¥ 0.4769
库存: 17500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 2185
