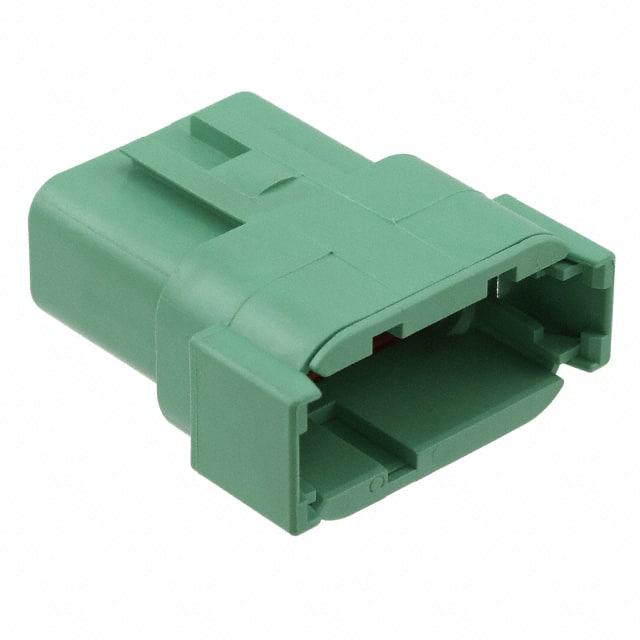

DTM04-12PC

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子,且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。
供应商型号: U-DTM04-12PC
供应商: 云汉优选
标准整包数: 1

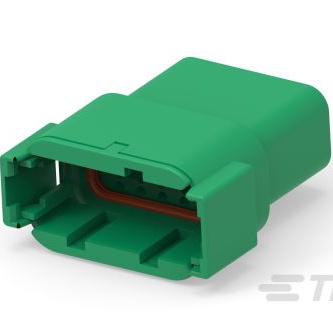

TE CONNECTIVITY 汽车连接器 DTM04-12PC

DTM04-12PC概述


    产品简介


    DTM04-12PC 是一种适用于线对线连接系统的汽车级线缆连接器插座(公端),专为电力传输设计。它具有12个位置,中心线间距为4.19毫米(0.165英寸),并通过密封结构提供防水性能。该连接器适用于严苛的工作环境,广泛应用于汽车行业及需要高性能连接解决方案的领域。

    技术参数


    以下为DTM04-12PC的核心技术规格:
    - 连接类型: 线对线连接
    - 接触点数量: 12个
    - 中心线间距: 4.19 mm [0.165 in]
    - 额定电压: 250 VAC
    - 工作温度范围: -55°C 至 125°C [-67°F 至 257°F]
    - 防护等级: IP68, IP6K9K
    - 绝缘直径范围: 1.35 – 3.05 mm [0.053 – 0.12 in]
    - 颜色: 绿色
    - 接触形式: 针形接触件
    - 接触电流: 每针最大7.5安培
    - 锁定机制: 内置的一体化锁定功能
    尺寸参数:
    - 连接器高度: 43.7 mm [1.72 in]
    - 宽度: 20.2 mm [0.795 in]
    - 长度: 40 mm [1.57 in]
    机械特性:
    - 插拔力: 可靠设计确保插拔过程平稳无阻
    - 公针直径: 1 mm [0.04 in]
    - 接触方式: 压接式
    材料特性:
    - 外壳材质: 工程塑料(阻燃等级UL 94V-0)

    产品特点和优势


    DTM04-12PC 的独特之处在于其强大的密封性能和高可靠性,使其非常适合恶劣的工作环境。其主要优势如下:
    1. 密封性能:符合IP68和IP6K9K防护标准,能够有效防止灰尘和水分侵入。
    2. 广泛的适用性:兼容SAE J2030行业标准,适合多种工业领域。
    3. 多场景适配:结合其他相关配件(如密封塞、压接工具等),能实现多样化应用。
    4. 环保合规:符合欧盟RoHS和REACH法规,不含受限物质,满足绿色环保要求。

    应用案例和使用建议


    应用案例:
    - 新能源汽车: 高电流电池组连接器。
    - 重型机械设备: 动力系统内部组件间的可靠连接。
    - 轨道交通: 集成电路控制模块的外部供电接口。
    使用建议:
    - 在安装时确保密封塞正确插入,以达到最佳防水效果。
    - 在高温环境中使用时,建议选择耐高温材料作为绝缘层。
    - 对于高振动工况,可搭配应力释放部件以延长使用寿命。

    兼容性和支持


    DTM04-12PC 可与其他 TE Connectivity 提供的相关产品(如密封塞、接头、适配器等)无缝配合,构建完整的连接解决方案。厂商提供全面的技术支持和售后服务,包括在线文档、电话支持以及线下培训服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封效果不佳 | 确保密封塞完全插入并正确安装 |
    | 插针松动 | 调整锁定机制确保稳固连接 |
    | 连接后接触电阻增大 | 清洁接触表面并重新连接 |

    总结和推荐


    综上所述,DTM04-12PC是一款设计精良且性能稳定的汽车级连接器,凭借其卓越的密封能力、兼容性和环保合规性,已成为诸多严苛应用场景的首选产品。如果您的项目需要一款可靠、安全且易于维护的连接器,我们强烈推荐使用DTM04-12PC。无论是新能源汽车、轨道交通还是工业自动化领域,这款连接器都能为您带来优异的表现。
    最终评价: 非常推荐!

DTM04-12PC参数

参数
排数 2
间距 4.191
针脚数 12
长*宽*高 43.688mm*40.01mm*20.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DTM04-12PC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DTM04-12PC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DTM04-12PC DTM04-12PC数据手册

DTM04-12PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
23+ $ 4.8442 ¥ 44.058
50+ $ 4.1818 ¥ 38.0335
100+ $ 3.6312 ¥ 33.0258
250+ $ 2.6622 ¥ 24.2127
500+ $ 2.4786 ¥ 22.5429
1000+ $ 2.2134 ¥ 20.1309
库存: 54
起订量: 23 增量: 1
交货地:
最小起订量为:23
合计: ¥ 1013.33
