3-647479-9

厂牌: TE CONNECTIVITY
产品描述: 18 AWG Locking Ramp,Receptacle 3.96mm 1 9pin 380nm 金 橙色 IDC 导线安装,自由悬挂,通孔安装 35.66mm*9.779mm*18.42mm
供应商型号: FA-3-647479-9
供应商: Avnet
标准整包数: 5000

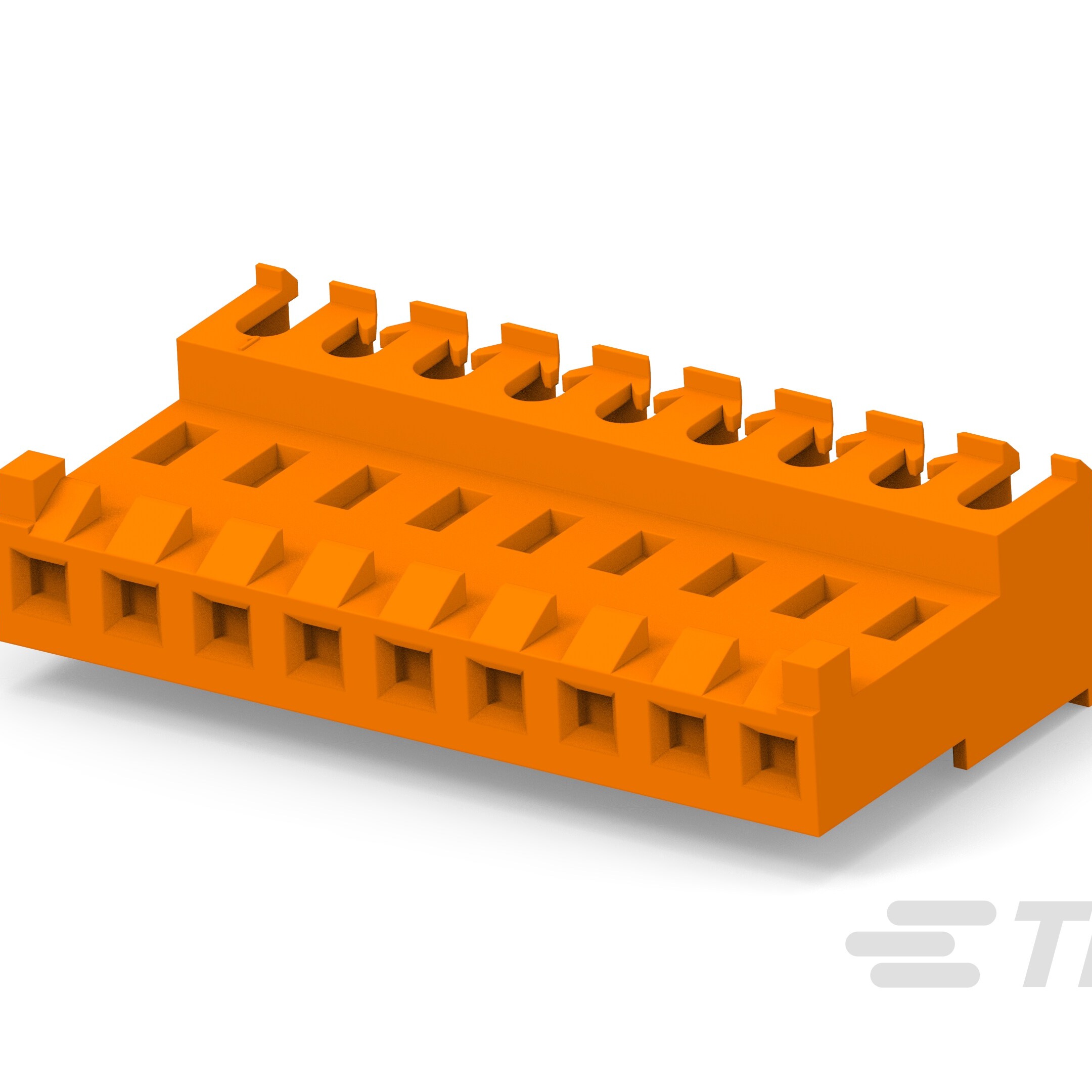

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-647479-9

3-647479-9概述


    产品简介


    产品类型:此产品是一款MTA 156标准矩形连接器组件(Connector Assembly),属于接插件(Receptacle)系列。它主要用于实现电源电路的连接,具备配对对齐和极化功能。
    主要功能:该连接器具有出色的机械和电气性能,可提供稳定的连接和电流传输能力。它采用自由悬挂安装方式(Cable Mount),适用于多种线缆类型,包括绞线(Stranded Wire)。
    应用领域:该产品广泛应用于各种工业自动化设备、电信系统、计算机及外围设备、汽车电子等领域,尤其适合高电压和大电流的应用场合。

    技术参数


    - 连接类型:自由悬挂式电缆接头(Cable Mount)
    - 接线类型:支持绞线(Stranded Wire)
    - 触点数量:9个腔体(Cavities),9个位置(Positions)
    - 触点配置:单排(1 Row)
    - 额定电压:600 VAC
    - 最大电流:7 A
    - 接触材料:接触面镀金(Gold)、镍底镀层(Nickel Underplate)、绝缘层银闪镀层(Gold Flash Over Palladium Nickel)
    - 接触阻力:内置于插座(Within Housing)
    - 接触电阻值:不超过5 mΩ
    - 绝缘电阻:大于100 MΩ
    - 抗拉强度:不适用(Not Applicable)
    - 操作温度范围:-55°C至105°C
    - 密封性:不支持密封(Sealable No)
    - 安装方式:电缆安装(Cable Mount)
    - 外形尺寸:高度 18.42 mm、宽度 9.78 mm、长度 35.66 mm
    - 包装方式:每包250个,采用袋装/盒装(Bag/Box)

    产品特点和优势


    该MTA 156标准矩形连接器组件(Connector Assembly)具备多项独特功能和优势,使其在众多应用场合中脱颖而出:
    - 高性能电气连接:其额定电压高达600 VAC,能够承受高达7 A的最大电流,适用于高电压和高电流的应用环境。
    - 可靠的机械设计:采用锁定坡道(Locking Ramp)和锁定闩(Locking Lance)设计,确保连接可靠稳固,长期使用不易松动。
    - 极化设计:采用配对对准(Polarization)设计,保证正确的连接方向,避免错误连接带来的风险。
    - 广泛的适用性:支持多种电缆类型,包括绞线,且能够在广泛的温度范围内正常工作,适应不同环境的需求。
    - 环境友好:符合欧盟RoHS、REACH等环保法规要求,对环境影响较小。

    应用案例和使用建议


    应用案例:
    1. 在工业自动化设备中,作为电源分配模块的重要组成部分,用于传输稳定的大电流。
    2. 在通信设备中,用于连接高电压信号,确保信号传输的可靠性。
    3. 在计算机及外围设备中,作为USB或电源接口的连接器,提供稳定的数据和电力传输。
    使用建议:
    - 在安装过程中,确保正确的极化方向,以避免错误连接。
    - 定期检查连接器的接触情况,确保其工作正常。
    - 在高振动环境下使用时,考虑额外加固措施,确保连接的稳定性。

    兼容性和支持


    该MTA 156标准矩形连接器组件(Connector Assembly)与多种线缆类型兼容,具体包括绞线(Stranded Wire)。此外,该产品已获得CSA(加拿大标准协会)和UL(美国保险商实验室)认证,确保其安全性和可靠性。如果您在使用过程中遇到任何问题,可以拨打免费技术支持热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法牢固锁定。
    - 解决办法:检查是否有异物阻碍锁扣机制,如发现问题则清理异物,并重新装配。

    2. 问题:接触不良或导电不稳定。
    - 解决办法:清洁触点表面,去除氧化层或其他污染物,并确保触点正确插入。

    3. 问题:连接器外壳损坏。
    - 解决办法:更换新的连接器组件,避免进一步损害导致更严重的后果。

    总结和推荐


    综上所述,该MTA 156标准矩形连接器组件(Connector Assembly)以其优异的电气性能、可靠的机械设计和广泛的适用性,在多种工业和消费电子产品中展现出色的表现。其环境友好特性也使其成为绿色制造的理想选择。因此,我们强烈推荐该产品用于需要高可靠性和高性能的电源连接场合。

3-647479-9参数

参数
间距 3.96mm
触头镀层厚度 380nm
颜色 橙色
触头镀层
类型 Locking Ramp,Receptacle
排数 1
电缆端接 IDC
线规 18 AWG
针脚数 9pin
长*宽*高 35.66mm*9.779mm*18.42mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3-647479-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647479-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-647479-9 3-647479-9数据手册

3-647479-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 2.8553 ¥ 23.5845
7000+ $ 2.8408 ¥ 23.4646
12000+ $ 2.8261 ¥ 23.3438
25000+ $ 2.8116 ¥ 23.2238
50000+ $ 2.797 ¥ 23.103
库存: 34000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 117922.5
