40521

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 14-18AWG Brass Tin Reel/Strip Automotive
供应商型号: 40521
供应商: 国内现货
标准整包数: 10000
TE CONNECTIVITY 端子 - 铲形端子 40521

40521概述


    产品简介

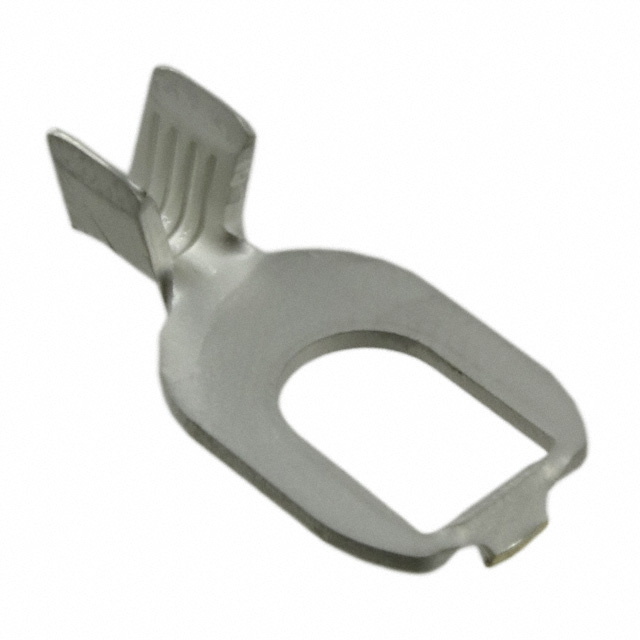

    40521 Spade Tongue Terminal 是一种适用于电线连接的电子元器件,特别设计用于18至14 AWG(美国线规)的导线。该终端通过10号夹具尺寸和直径为5毫米的开口桶形结构提供可靠的机械和电气连接。这类终端广泛应用于电力传输、工业自动化、汽车制造和家电控制等领域。

    技术参数


    - 产品类型:Spade Tongue Terminal
    - 夹具尺寸:#10
    - 适用导线规格:18 - 14 AWG
    - 夹具直径:5 mm (0.19 in)
    - 绝缘支持:无绝缘
    - 操作温度范围:-40°C 至 110°C (-40°F 至 230°F)
    - 接触基材:黄铜
    - 电镀材料:锡
    - 重量:0.864 克
    - 产品长度:15.95 mm (0.628 in)
    - 桶内径:1.65 mm (0.065 in)

    产品特点和优势


    - 圆形端子:采用圆形结构,易于安装和拆卸,适合各种应用场景。
    - 无密封设计:开放设计允许简单的安装过程,提高效率。
    - 材料选择:黄铜基材和锡电镀层确保了长期的耐腐蚀和可靠性。
    - 操作温度范围宽广:能够适应广泛的环境条件,适用于多种恶劣环境。
    - 低卤素含量:符合REACH法规,有助于环保。

    应用案例和使用建议


    - 电力传输系统:适用于电池连接器和电源模块,确保可靠的电流传输。
    - 工业自动化:适合于机器人和生产线上的连接点,提升整体系统的稳定性和耐用性。
    - 汽车制造:可用于发动机舱内部的各种电线连接,提供安全可靠的电气连接。
    使用建议:
    - 在安装时,请确保导线和终端接触良好,避免出现松动。
    - 安装前应检查操作温度范围,确保终端能在特定环境中正常工作。
    - 确保终端周围无尘土和其他污染物,以保持良好的电气连接。

    兼容性和支持


    该产品兼容与各种18至14 AWG导线相匹配的10号夹具尺寸。TE公司提供24/7的技术支持热线,确保客户能够及时获得帮助和解答疑问。

    常见问题与解决方案


    1. 问题:终端无法牢固固定在夹具上。
    - 解决方案:请检查是否按照正确的方法进行安装,并确保导线插入深度足够,以确保良好的接触。
    2. 问题:操作过程中发现异常高温。
    - 解决方案:检查导线规格是否符合要求,并确认终端安装正确,无松动现象。如有必要,更换终端。
    3. 问题:导线在安装后容易脱落。
    - 解决方案:检查是否有异物进入桶形结构,确保桶内无杂质,并检查终端是否安装到位。

    总结和推荐


    40521 Spade Tongue Terminal凭借其宽广的操作温度范围、可靠的机械性能和高性价比,成为各类电气连接的理想选择。它不仅在工业和汽车制造领域表现出色,也在家用电器中得到了广泛应用。由于其广泛的应用兼容性和良好的客户支持,我们强烈推荐此产品给需要高性能连接器的用户。

40521参数

参数
长*宽*高 15.95mm*8.71mm*8.71mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

40521厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

40521数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 40521 40521数据手册

40521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1652 ¥ 1.3761
50000+ $ 0.1534 ¥ 1.2778
100000+ $ 0.144 ¥ 1.1992
库存: 20000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 13761
