8-1676913-6

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-8-1676913-6
供应商: 云汉优选
标准整包数: 1000

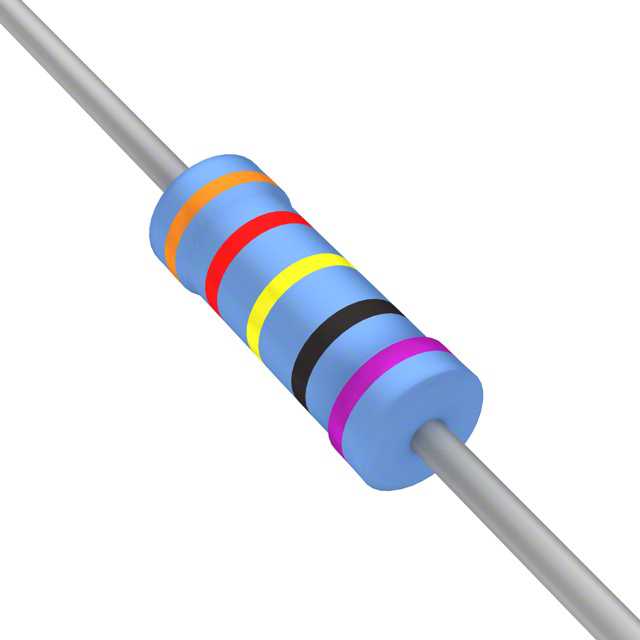

TE CONNECTIVITY 通孔电阻 8-1676913-6

8-1676913-6概述

    精密金属薄膜固定电阻器:Type R系列

    产品简介


    精密金属薄膜固定电阻器(Type R系列)是泰科电子有限公司生产的一类高精度电子元器件。它们主要用于需要长期稳定性的各种应用场合,例如工业控制、医疗设备、通讯设备及汽车电子等。这些电阻器以其出色的精度和稳定性,在多个领域都有广泛应用。

    技术参数


    | 特性 | 参数 |

    | 额定功率(@ 70°C) | 0.125 W, 0.25 W, 0.5 W |
    | 电阻范围 | 51Ω ~ 511kΩ |
    | 容差 | 0.1%, 0.25%, 0.5% |
    | 温度系数 | ±15 ppm/°C, ±25 ppm/°C, ±50 ppm/°C |
    | 最大额定电压 | 200 V, 250 V, 350 V |
    | 最大过载电压 | 400 V, 500 V, 700 V |
    | 工作温度范围 | -65°C ~ +155°C |
    | 绝缘电阻 | 10,000 MΩ |
    | 温度上升曲线 | 见图表 |
    | 外形尺寸 | R8: 3.3 x 1.7 x 0.45 mm, R1: 6.3 x 2.3 x 0.6 mm, R2: 9.5 x 3.5 x 0.6 mm |

    产品特点和优势


    Type R系列电阻器采用了镍铬合金薄膜技术,具有极高的精度(容差低至0.1%),并能在宽泛的工作温度范围内保持良好的稳定性和可靠性。这些电阻器不仅适用于需要严格温度控制的场合,而且在恶劣环境下也能表现出色。此外,它们还具有非常低的噪声电流和电压系数,这使得它们非常适合对信号精度要求很高的应用。

    应用案例和使用建议


    - 应用案例:用于医疗设备中的高精度电路板,以确保设备测量结果的准确性;用于工业自动化控制系统中的关键电路,确保系统运行的稳定性和可靠性。

    - 使用建议:在安装过程中,应严格按照制造商提供的指导书进行操作,特别是在处理高温环境下的应用时,应确保电阻器的工作温度不超过其最大额定值,以避免过热损坏。

    兼容性和支持


    Type R系列电阻器设计用于与自动插入设备和切割/弯曲机配合使用,使其易于集成到现有的生产线上。包装方式为标准“弹药盒”装,每盒包含1000个电阻器,符合IEC 286-1标准。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电阻器的表面温度过高 | 检查电阻器是否工作在其额定功率范围内,如果超过,则考虑更换更高功率等级的型号。 |
    | 电阻值不准确 | 检查安装过程中是否有短路或断路情况,必要时重新校准。 |
    | 电阻器损坏 | 检查是否超出了工作温度范围或承受了过大的电压,采取适当的防护措施。 |

    总结和推荐


    Type R系列精密金属薄膜固定电阻器凭借其卓越的精度、稳定性和广泛的适用性,在众多应用场合中表现优异。对于那些对精度和稳定性有严格要求的应用,我们强烈推荐使用此款产品。无论是医疗设备、工业控制还是汽车电子,Type R系列都能提供可靠的性能保证。

8-1676913-6参数

参数
电阻值 -
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装

8-1676913-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1676913-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 8-1676913-6 8-1676913-6数据手册

8-1676913-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3106 ¥ 2.6399
2000+ $ 0.1885 ¥ 1.6022
20000+ $ 0.1795 ¥ 1.5259
40000+ $ 0.1703 ¥ 1.4479
100000+ $ 0.1561 ¥ 1.3265
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2639.9
直接购买
加入购物车
