99M0111-22-6

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 恶劣环境电线, 99M 系列, 0.38 mm²横截面积, 美国线规22 AWG, 100m长
供应商型号: Q-99M0111-22-6
供应商: 期货订购
标准整包数: 12415

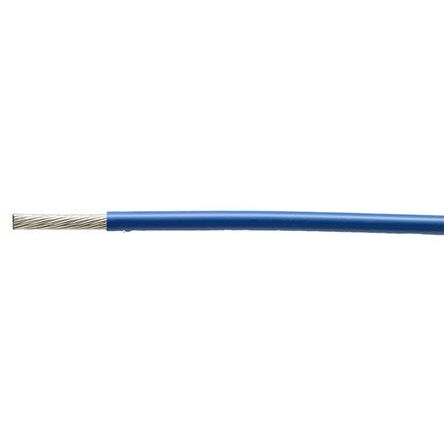

TE CONNECTIVITY 单芯线缆 99M0111-22-6

99M0111-22-6概述

    # 高性能轻量化改性聚酯绝缘电线产品技术手册

    1. 产品简介


    本产品为一款高性能的改性聚酯绝缘电线,型号为99M0111系列,主要用于电气设备中的导线应用。其采用辐射交联改性聚酯材料作为绝缘层,具有卓越的耐热性能(最高可达120°C)和机械强度。电线适用于工业控制、通信系统、航空航天以及汽车电子等领域,尤其适合需要轻量化设计且对性能要求较高的应用场景。
    主要特点:
    - 高绝缘性:改性聚酯材料具有优异的电气绝缘性能。
    - 耐高温:可承受最高120°C的工作温度。
    - 轻量化设计:相比传统材料,重量更轻,便于安装与运输。
    - 高可靠性:符合Def Stan 61-12(Part 18)标准,确保产品质量稳定可靠。

    2. 技术参数


    以下是99M0111系列电线的主要技术规格:
    | 序号 | 导体结构 | 导体直径范围 (mm) | 绝缘厚度 (mm) | 最大电阻 (Ω/km) | 最小重量 (kg/km) |
    |
    | 1 | 7/0.12 | 0.33 - 0.38 | 0.15 - 0.65 | 259 | 1.50 |
    | 2 | 19/0.10 | 0.46 - 0.53 | 0.15 - 0.85 | 141.5 | 2.18 |
    | 3 | 19/0.12 | 0.55 - 0.62 | 0.15 - 0.90 | 95.6 | 3.45 |
    | 4 | 19/0.15 | 0.72 - 0.80 | 0.15 - 1.05 | 60.0 | 4.90 |
    | 5 | 19/0.20 | 0.94 - 1.04 | 0.15 - 1.30 | 33.2 | 7.56 |
    | 6 | 19/0.25 | 1.18 - 1.29 | 0.15 - 1.55 | 21.1 | 10.4 |
    | 7 | 19/0.30 | 1.39 - 1.53 | 0.15 - 1.80 | 14.5 | 16.5 |
    | 8 | 37/0.25 | 1.68 - 1.82 | 0.20 - 2.15 | 10.9 | 20.7 |
    | 9 | 37/0.30 | 2.02 - 2.18 | 0.20 - 2.50 | 7.6 | 27.1 |
    注:上述参数均需满足Def Stan 61-12(Part 18) Issue 5的要求。

    3. 产品特点和优势


    - 高性能绝缘:采用辐射交联改性聚酯材料,耐热性、耐老化性和抗拉伸性能远超普通聚酯材料。
    - 轻量化设计:相比同类产品,减重约10%-20%,极大提升了系统的能效比。
    - 广泛适用性:能够在各种恶劣环境下保持稳定性能,包括高温、潮湿和腐蚀性气体环境。
    - 高安全性:低烟无卤材料确保火灾时的安全性,同时减少对环境的影响。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化设备:用于连接传感器和执行器,保证信号传输稳定。
    - 通信设备:广泛应用于光纤接头盒内部布线,提高信号传输质量。
    - 航空航天:因具备轻量化及耐温特性,在机载设备中表现优异。
    使用建议
    - 在选择具体规格时,应根据实际电流负载和工作温度来确定合适的导体直径和绝缘厚度。
    - 安装过程中避免过度弯曲或拉扯,以防止损坏绝缘层。
    - 储存环境应保持干燥通风,避免阳光直射。

    5. 兼容性和支持


    99M0111系列产品与其他常见的电气组件具有良好的兼容性,可用于各类接线端子和连接器上。制造商提供了全面的技术支持和服务保障,包括样品测试、定制化服务以及长期技术支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 绝缘层开裂 | 检查施工过程是否规范,重新安装。 |
    | 导电性异常 | 测量电阻值,若超标需更换电线。 |
    | 使用中发热严重 | 检查负载情况,必要时增加散热措施。|

    7. 总结和推荐


    综合评估
    99M0111系列电线以其出色的绝缘性能、轻量化设计和广泛的应用领域,成为市场上备受瞩目的产品之一。其强大的耐热性、可靠的电气特性使其特别适合对性能要求极高的场景。
    推荐结论
    强烈推荐给需要高性能电线的客户,特别是涉及工业自动化、通信系统和航空航天领域的工程师和技术人员。产品通过严格的质量控制流程,能够满足客户的多样化需求。此外,TE Connectivity提供的全方位支持将进一步提升用户体验。

99M0111-22-6参数

参数
长*宽*高 100m(长度)
零件状态 在售
包装方式 散装

99M0111-22-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

99M0111-22-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 99M0111-22-6 99M0111-22-6数据手册

99M0111-22-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
