2149997-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Impact High Density Backplane Connectors
供应商型号: A108087-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 2149997-1

2149997-1概述


    产品简介

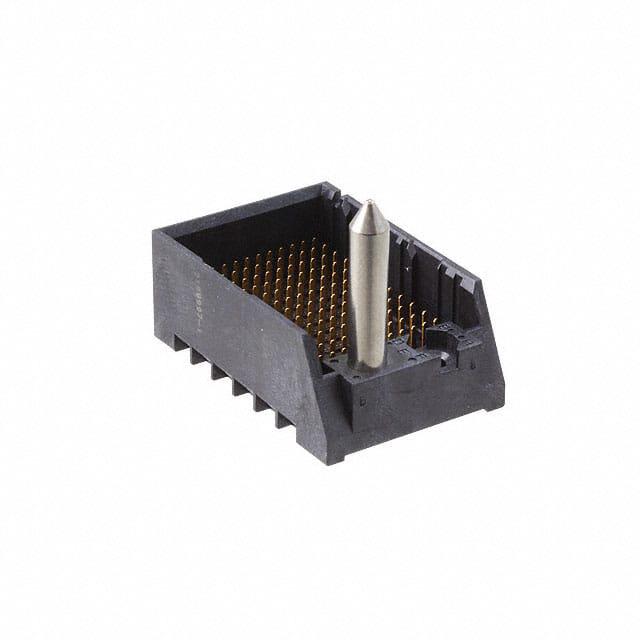

    本产品是一款高度集成的144位置高速背板连接器(High Speed Backplane Connectors),型号为2149997-1。此连接器属于板对板连接器系列,专为印刷电路板(PCB)设计。它具备12行12列的排列方式,采用垂直安装方式,适用于多种高密度信号传输的应用场景。该连接器主要用于电信、数据中心、服务器和其他高性能计算系统,以实现高速、可靠的信号传输。

    技术参数


    - 产品类型:高速背板连接器
    - 产品编号:2149997-1
    - 布局:12行12列
    - 连接方式:插针式
    - 端子到PCB方式:通孔-压接
    - 信号排列:差分信号
    - 差分对每列数量:4
    - 数据传输率:20 – 25 Gb/s
    - 接触面电镀材料:金
    - 接触面积长度:4.5 mm
    - 接触电流额定值(最大):0.75 A
    - 机械尺寸:
    - 连接器长度:30.7 mm
    - 连接器高度:11.95 mm
    - 连接器宽度:20.8 mm
    - 使用条件:
    - 操作温度范围:-55 – 85 °C
    - 包装:盒装与管状

    产品特点和优势


    该连接器具备以下特点和优势:
    - 高密度布局:144个位置,12行12列,可以支持高密度信号传输需求。
    - 高速数据传输:支持高达25 Gb/s的数据传输速率,适合现代高性能通信系统。
    - 阻抗匹配:提供100 Ω的阻抗,保证信号传输质量。
    - 机械稳定性:完全屏蔽设计和三侧屏蔽,确保机械稳定性和信号完整性。
    - 低功耗:通过优化的触点设计和金涂层,降低接触电阻和功耗。

    应用案例和使用建议


    该连接器广泛应用于电信、数据中心、服务器、工业自动化等领域。例如,在数据中心中,它可以用于交换机与路由器之间的高速信号传输。在服务器中,它可以连接不同的模块,以实现内部高速数据传输。
    使用建议:
    - 确保在安装过程中正确对齐连接器,避免因接触不良导致信号传输失败。
    - 在安装过程中,使用定位柱确保精准对位,提高装配效率和精度。
    - 保持操作温度在推荐范围内,避免高温影响性能和寿命。
    - 遵循制造商的安装指南进行正确安装和维护。

    兼容性和支持


    该产品已获得UL认证,并符合欧盟RoHS、REACH等环保标准。它具有良好的兼容性,可以与其他TE Connectivity的同类产品和相关组件配套使用。
    支持信息:
    - 客户支持电话:+1 800 522 6752
    - 产品页面:https://www.te.com/

    常见问题与解决方案


    - 问题:如何正确插入连接器?
    - 解决方案:确保所有引脚对齐并按正确的方向插入。使用定位柱确保精准对位。

    - 问题:如何确保信号传输质量?
    - 解决方案:确保连接器安装牢固且无松动,遵守推荐的焊接工艺和清洁要求。

    总结和推荐


    该连接器凭借其高密度布局、高速数据传输能力和出色的信号完整性,成为高速背板连接的理想选择。其卓越的机械稳定性和广泛的适用性使其在多种应用场景中表现出色。我们强烈推荐在需要高速信号传输和高密度连接的场合中使用此产品。

2149997-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2149997-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2149997-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2149997-1 2149997-1数据手册

2149997-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
