5-2364427-2

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: ET-4147817
供应商: 海外现货
标准整包数: 1

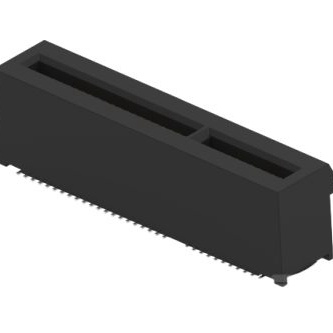

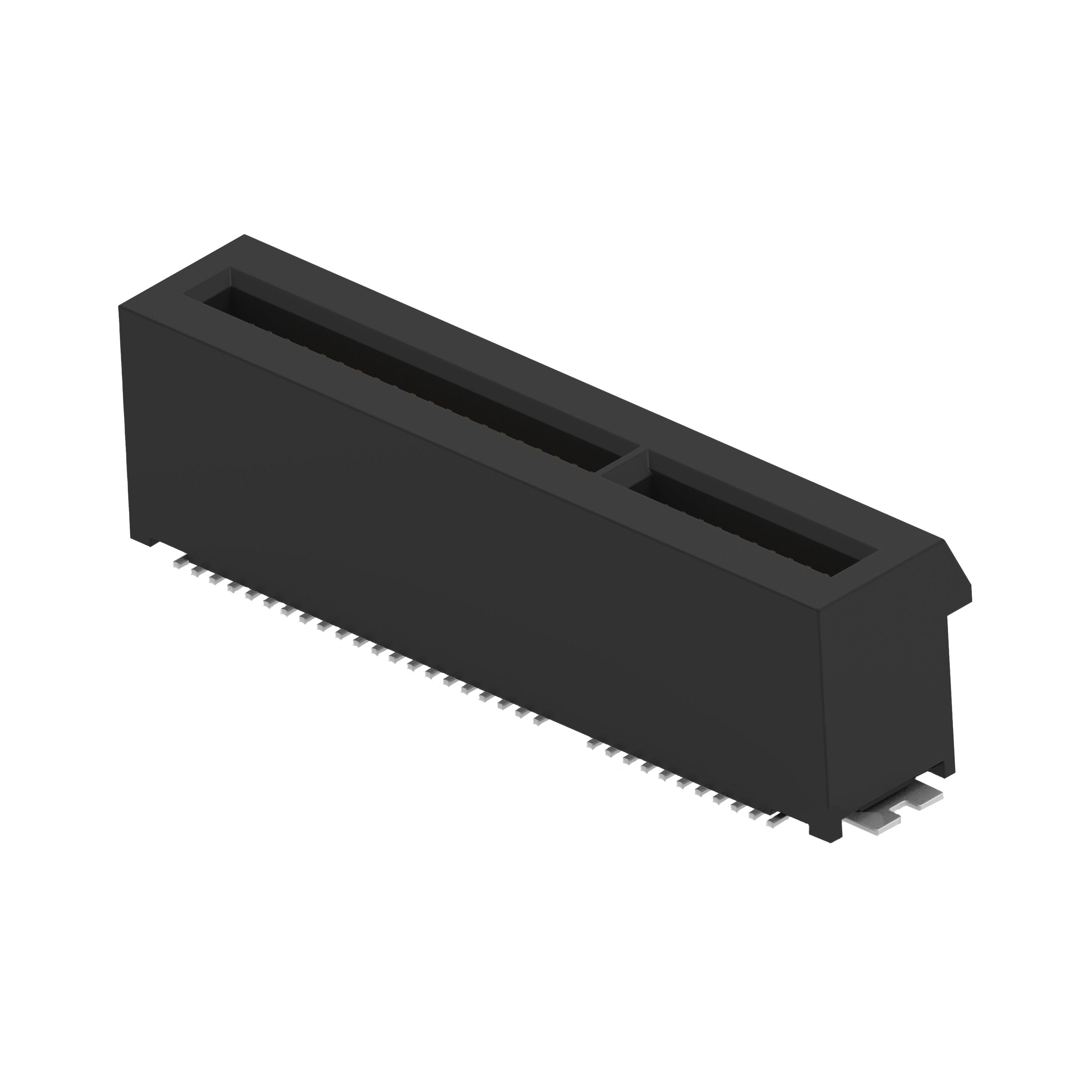

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5-2364427-2

5-2364427-2概述

    # PCIe Gen5 Card Edge Connector 技术手册

    产品简介


    产品类型
    TE Connectivity推出的PCIe Gen5卡边缘连接器是一种高可靠性的连接器,适用于高速数据传输应用。该连接器设计用于PCIe(Peripheral Component Interconnect Express)标准,特别是Gen5版本,提供高效的数据传输能力和卓越的机械稳定性。
    主要功能
    PCIe Gen5卡边缘连接器的主要功能包括支持高速数据传输、可靠的物理连接以及对关键定位的设计,确保在高温和高湿环境下仍能保持良好的电气性能。
    应用领域
    这类连接器广泛应用于计算机主板、服务器、高性能计算系统等领域,特别适合于需要高速数据传输和高稳定性的场合。

    技术参数


    基本规格
    - 位置数: 36, 64, 98, 164
    - 接触间距: 1.0 mm(1.0 mm 接触中心线)
    - 温度范围: –40°C 至 85°C
    电气特性
    - 额定电压: 需参考具体规格书
    - 额定电流: 需参考具体规格书
    - 工作频率: 支持高达Gen5速度
    物理特性
    - 尺寸: 参考具体客户图纸
    - 材料:
    - 外壳和锁扣: 高温热塑性塑料
    - 触点: 铜合金,镀贵金属
    - 安装方式: 手动放置或自动拾放
    工作环境
    - 存储条件: 避免靠近化学品
    - PCB 材料: 玻璃环氧树脂(FR-4)
    - 最大弓曲: 0.06 mm
    - 共面性: 0.03 mm

    产品特点和优势


    独特功能
    - 多重极化设计: 确保模块与母板之间的正确对齐,防止误插。
    - 高可靠性: 设计适用于–40°C 至 85°C 的温度范围,具有优异的耐温性能。
    - 耐用材料: 使用高耐热塑料和镀金铜合金,增强连接器的使用寿命。
    市场竞争力
    这种连接器在市场上表现出色,特别是在需要高数据传输速率和良好机械稳定性的应用中。其多重极化设计保证了正确的安装和高可靠性,使其成为许多高端计算系统的首选。

    应用案例和使用建议


    实际应用案例
    PCIe Gen5卡边缘连接器通常用于高性能服务器和工作站,这些设备需要处理大量的数据流量并保持高稳定性和高速度。
    使用建议
    1. 正确定位: 在安装过程中,确保卡边缘连接器的第1位置与PCB上的对应孔对齐。
    2. 正确焊接: 使用符合标准的无铅焊锡膏,如SAC305或SAC405。
    3. 防变形措施: 在焊接过程中使用合适的支架,以防止组件损坏。

    兼容性和支持


    兼容性
    PCIe Gen5卡边缘连接器可以与标准的PCIe Gen5主板和其他相关设备兼容,适用于多种硬件配置。
    支持和维护
    TE Connectivity提供详细的技术文档和客户支持服务,以帮助用户正确安装和维护产品。用户可以通过指定的电话号码联系产品信息中心获取更多信息。

    常见问题与解决方案


    问题1: 连接器如何正确安装?
    解决方案: 确保连接器的第1位置与PCB上的对应孔对齐,并且要避免施加横向力导致部件损坏。
    问题2: 如何防止电路桥接?
    解决方案: 使用合适的钢网,确保每个焊盘都有适当的焊料量,并使用焊锡掩模以减少桥接风险。
    问题3: 如何正确焊接连接器?
    解决方案: 使用无铅焊锡膏,如SAC305或SAC405,并确保焊接温度和时间符合规范要求。

    总结和推荐


    综合评估
    PCIe Gen5卡边缘连接器凭借其卓越的电气性能、可靠的设计和广泛的应用范围,在市场上具有很强的竞争力。它尤其适用于需要高数据传输速率和良好机械稳定性的场合。
    结论
    我们强烈推荐PCIe Gen5卡边缘连接器给所有需要高性能连接解决方案的应用。这款产品不仅在技术上领先,而且在可靠性方面也值得信赖。

5-2364427-2参数

参数
长*宽*高 11.25mm(长度)*8.2mm(宽度)
安装方式 板安装
应用等级 工业级
包装方式 托盘

5-2364427-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
