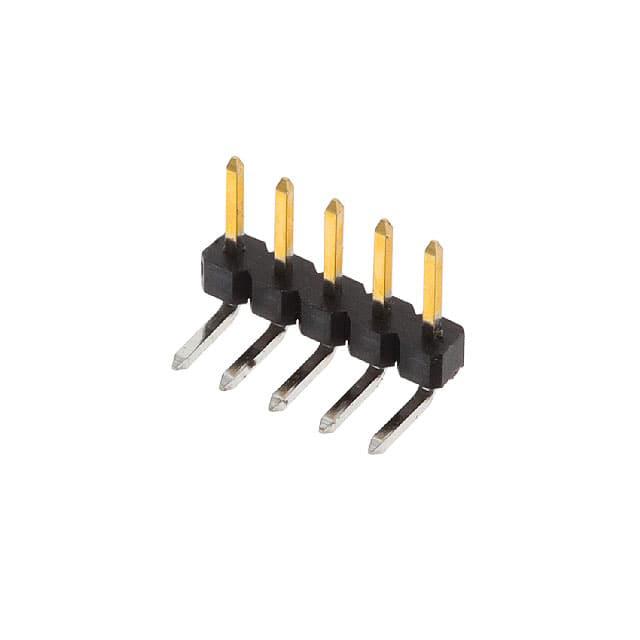

2842114-5

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2mm 1 5pin 2A 100nm 金 黑色 通孔安装
供应商型号: N-2842114-5
供应商: 云汉优选
标准整包数: 58

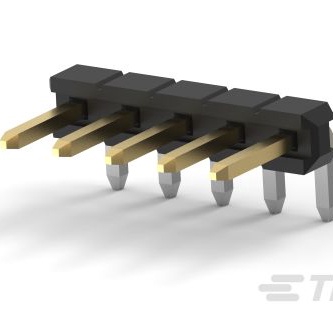

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2842114-5

2842114-5概述

    电子元器件产品技术手册:AMPMODU 2 mm断线头连接器

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器系列为板对板和线对板提供了广泛的可靠连接器解决方案。这些2 mm插针占据的PCB空间比标准的2.54 mm [0.100"]中心线少38%,使客户能够在其板上构建更多功能。我们的断线头连接器可以与其他主要品牌的插座兼容,提供自动表面安装、通孔再流和传统通孔安装到板上的多种选择。

    技术参数


    - 材料:
    - 镀层:30 µ” [0.76 µm]金镀层,15 µ” [0.38 µm]金镀层,4 µ” [0.1 µm]金镀层,锡
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境认证:UL94 V0,低卤素
    - 运行环境等级III
    - 规范:
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH
    - UL认证待定
    - VDE认证
    - 电气:
    - 电流容量:最大2A
    - 绝缘耐压:650VAC
    - 操作电压:125VDC或125VAC RMS
    - 机械:
    - 操作温度:锡镀层-40°C至105°C;金镀层-40°C至125°C
    - 焊接能力:可承受高达260°C的回流焊接
    - 振动:无大于1微秒的电断开

    产品特点和优势


    - 占用的PCB空间比标准2.54 mm中心线少38%,允许在板上扩展更多功能。
    - 在带有自动化表面安装和通孔再流制造的板上应用高效且经济。
    - 与其他主要品牌插座兼容,为客户提供多样化的互换选项。

    应用案例和使用建议


    AMPMODU 2 mm断线头连接器适用于多种工业应用,如PLC/IO设备、伺服驱动器、物料处理设备、楼宇和家庭自动化、工业控制、机器人和仪器测试设备。在具体应用中,用户可以根据需要选择不同的包装形式(管式、带式及卷盘包装)和连接方式(垂直或水平插孔)以适应不同的处理系统。
    使用建议:在复杂环境中部署时,应确保环境温度和湿度符合制造商要求,以确保连接器的正常工作。建议在高振动环境中采用金镀层以增强连接的可靠性。

    兼容性和支持


    该产品与市场上其他主要品牌的插座兼容。TE Connectivity还为客户提供广泛的支持,包括快速响应的技术支持和定期的软件更新服务,确保产品的长期稳定运行。

    常见问题与解决方案


    - 问题1:如何选择正确的镀层类型?
    - 解答:选择镀层类型应根据具体的应用需求。例如,在极端温度环境下应选用金镀层,而在成本敏感的应用中则可以选择锡镀层。

    - 问题2:如何判断连接器是否焊接良好?
    - 解答:可以通过目视检查焊点是否有明显的裂纹或气泡来初步判断。更进一步的验证可以借助专业检测设备进行。

    总结和推荐


    AMPMODU 2 mm断线头连接器是一款非常实用且性能优异的产品,尤其适合需要在有限空间内集成更多功能的应用场合。其高效的制造工艺、多样的连接方式和良好的环境适应性使其在市场上具有很高的竞争力。我们强烈推荐这款连接器用于各种工业应用场合。

2842114-5参数

参数
防护等级 -
额定电流 2A
排数 1
触头镀层厚度 - 配接 100nm
类型 Breakaway,Header,Push-Pull
颜色 黑色
针脚数 5pin
间距-配接 2mm
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 管装

2842114-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2842114-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2842114-5 2842114-5数据手册

2842114-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
348+ $ 0.4028 ¥ 3.4238
812+ $ 0.3811 ¥ 3.2394
2842+ $ 0.3672 ¥ 3.1212
库存: 4454
起订量: 348 增量: 58
交货地:
最小起订量为:348
合计: ¥ 1191.48
直接购买
加入购物车
