2205110-2

产品分类: 矩形线缆
厂牌: TE CONNECTIVITY

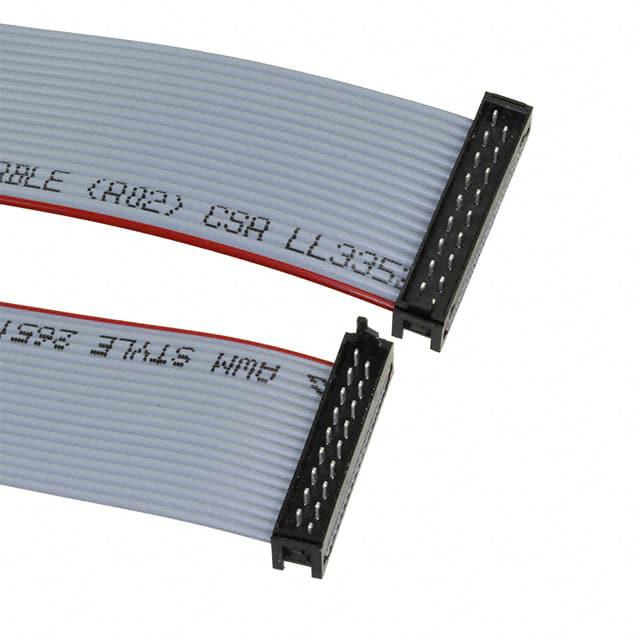

产品描述: Cable Assembly Patch Cord 0.15m 28AWG Wire to Board to Wire to Board 18 to 18 POS M-M Crimp-Crimp
供应商型号: JY-2205110-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形线缆 2205110-2

2205110-2概述

    .050 Centerline Micro Match Value-Line Connector Family: A Comprehensive Overview

    产品简介


    .050 Centerline Micro Match Value-Line Connector Family 是由 TE Connectivity (TE) 公司推出的一款高性价比的连接器系列。这些连接器适用于工业、消费电子和数据通信行业,具有节省空间和成本效益的优点。它们主要用于各种设备和系统中,如家庭自动化和报警系统、移动GPS设备、照明设备、空气和气候控制单元、闭路电视系统、楼宇表面控制系统、机顶盒、音频和视频设备、电子投票机和支付终端。

    技术参数


    - 型号:Board-to-Board 和 Wire-to-Board 系统
    - 接触材料:镀锡接触设计
    - 引脚间距:1.27mm
    - 适用温度范围:-30°C 到 +85°C
    - 兼容电缆:标准扁平电缆
    - 装配方式:自动贴片和插装
    - 工具支持:提供手工具、半自动工具及全自动化工具支持

    产品特点和优势


    - 高性价比:Wire-to-Board 和 Board-to-Board 系统设计,成本效益高
    - 微型化:微型连接器系统,可有效节省印刷电路板上的空间
    - 可靠性:可靠的气密连接和无腐蚀接触
    - 多样性:全系列应用工具支持,从手动工具到全自动设备
    - 兼容性:接受所有标准扁平电缆,便于组装和维修

    应用案例和使用建议


    .050 Centerline Micro Match Value-Line Connector Family 在多种设备和系统中有广泛的应用。例如,在家庭自动化和报警系统中,它们可以确保可靠的数据传输;在移动GPS设备中,这些连接器能够提供稳定的电源和信号连接;在电子投票机和支付终端中,它们能够保证数据传输的安全性和可靠性。
    使用建议:
    - 在选择合适的电缆时,应确保电缆绝缘层和导体形状与连接器内部的形状匹配,以确保准确的预定位。
    - 使用半自动工具进行装配,既可以提高效率,又可以减少人为错误。

    兼容性和支持


    该系列产品与大多数标准扁平电缆兼容,并且 TE 公司提供了全面的工具支持,包括手动工具、半自动工具和全自动设备,以满足不同客户的需求。此外,TE 公司还提供了详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 金镀接触是否可用?
    - 答案:不可行。Micro-MaTch 接触系统设计为需要高正常力的锡镀接触。而金镀接触需要较低的正常力。

    2. 通过孔焊锡接触方向随机是否正常?
    - 答案:是的,这是正常的,不会影响接触保持力。

    3. 适合 Micro-MaTch Value-line Connector Family Male on Wire 和 Paddle Board 连接器的扁平带状电缆类型?
    - 答案:新型电缆连接器可以完美地适应大部分具有“椭圆”导体设计的扁平带状电缆。电缆绝缘层的椭圆形状和各位置之间的平坦过渡都与连接器盖中的相应形状相匹配,确保在端接过程中精确的预定位。
    4. Micro-MaTch Value-line Connector Family Male on Wire 和 Paddle Board 连接器是否适用于离散线缆终止?
    - 答案:对于离散线缆,Micro-MaTch 连接器提供了 Crimp-On Snap-In (COSI) 连接器。
    5. 带有锁扣的母连接器是否有保留力性能数据?
    - 答案:没有。塑料锁扣并未设计用于保留连接器,而是为了在完全连接时产生可听见的咔嗒声。

    总结和推荐


    总体而言,.050 Centerline Micro Match Value-Line Connector Family 是一款非常适合工业、消费电子和数据通信行业的高性价比连接器产品。它不仅具有微型化和可靠性的特点,还提供了丰富的工具支持和良好的客户支持。我们强烈推荐此系列产品给那些寻求高性能、高性价比连接解决方案的客户。

2205110-2参数

参数
长*宽*高 150mm(长度)
安装方式 压入式
零件状态 停产
包装方式 盒装

2205110-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2205110-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形线缆 TE CONNECTIVITY 2205110-2 2205110-2数据手册

2205110-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
