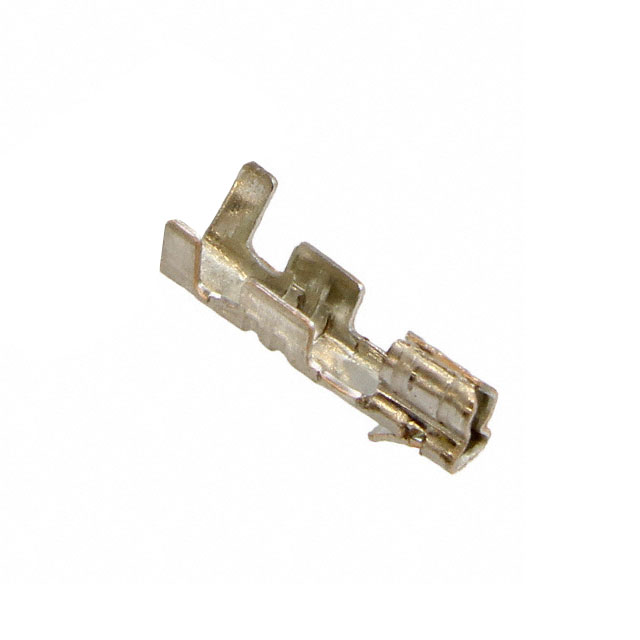

1470223-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Headers and PCB Receptacles 压接 锡 22-28 AWG 压入式
供应商型号: J-1470223-1
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 矩形连接器 - 触头 1470223-1

1470223-1概述

    高性能互连(HPI)连接器技术手册

    产品简介


    高可靠性互连(HPI)连接器系统是TE Connectivity公司专为线到板连接设计的产品系列,中心线间距有1.0mm、1.25mm、1.5mm、2.0mm和2.5mm五种选项。HPI连接器提供垂直和水平两种安装方式,适合各种工业设备、消费电子产品、医疗设备等领域。它们能够方便地在多个印刷电路板之间进行信号或低功率传输。

    技术参数


    以下是HPI连接器的主要技术规格和性能参数:
    | 中心线间距 | PCB 终端类型 | 安装角度 | 位置范围 | 长度 (X) | 高度 (Y) | 宽度 (Z) | 最大额定电流 (A) | 最大额定电压 (V) | 工作温度范围 (°C) |
    ||
    | 1.00 mm | SMT | 垂直 | 2 到 15 | 4.3 + 1.0/pin | 4.30 | 5.10 | 1.00 | 50 | -55 至 105 |
    | 1.25 mm | SMT & DIP | 垂直 | 2 到 15 | 4.75 + 1.25/pin | 4.75 | 4.25 | 1.00 | 100 | -40 至 85 |
    | 1.50 mm | SMT | 垂直 | 2 到 15 | 5.00 + 1.50/pin | 5.00 | 6.00 | 3.00 | 250 | -55 至 105 |
    | 2.00 mm | SMT & DIP | 垂直 | 2 到 16 | 7.4 + 2.00/pin | 6.15 | 5.40 | 3.00 | 250 | -25 至 85 |
    | 2.50 mm | SMT & DIP | 垂直 | 2 到 15 | 9.5 + 2.50/pin | 6.40 | 4.80 | 3.00 | 250 | -25 至 85 |

    产品特点和优势


    HPI连接器具有如下独特功能和优势:
    - 设计灵活性:提供了不同尺寸和安装角度的选择,满足各种应用需求。
    - 成本效益:SMT和DIP终端使其适用于多种场合。
    - 互换性:与行业标准设计兼容,确保组件间的正确匹配。
    - 锁定功能:提供外部锁定选项以增强连接稳定性。
    - 高额定电流:最高可达2A,适用于多种应用场景。

    应用案例和使用建议


    HPI连接器广泛应用于各类设备中,例如:
    - 商业和零售设备:复印机、打印机、扫描仪、传真机、投影机、自动售货机、ATM机等。
    - 工业领域:家电、工业控制设备、GPS设备、恒温器、空调、照明等。
    - 消费电子设备:PC、超薄笔记本、游戏机、机顶盒、立体声音响设备等。
    - 医疗行业:医疗监测设备、成像系统、便携站、治疗设备等。
    使用建议:
    在选择连接器时,根据具体应用场景的需求,比如电流要求、安装空间、材料限制等因素,合理选择合适的连接器型号。此外,确保所有部件符合相关认证标准,如UL、CE等。

    兼容性和支持


    HPI连接器兼容行业标准产品,可以轻松集成到现有系统中。TE Connectivity公司提供丰富的技术支持资源,包括手工具、半自动和全自动工具等,确保用户能够顺利装配和使用产品。客户可通过全球服务热线获取支持,网址为https://www.te.com/usa-en/products/application-tooling.html。

    常见问题与解决方案


    问题1: 将使用何种规格的导线(AWG)?
    - 解答1: TE的HPI产品接受22-32 AWG规格的导线。AWG数值越高表示导线越细,载流能力相应降低。例如,32 AWG比22 AWG细,承载电流更小。
    问题2: 是否需要传输信号或较低功率?
    - 解答2: HPI产品简单易用,适用于信号传输和低功率传输的多种应用场景。
    问题3: 是否需要为风扇、电机、开关、显示屏或灯具等辅助设备提供控制接口?
    - 解答3: HPI产品可能是控制这些辅助设备的理想选择。
    问题4: 应用程序是否需要锁定功能以加强插头和插座之间的连接?
    - 解答4: 如果您的应用需要可靠的锁定机制,TE的1.0mm和2.0mm HPI系列产品提供了外部锁定功能。
    问题5: 应用程序的技术要求是什么?
    - 解答5: 必须了解应用程序的电流和电压需求。电流通常是最关键的因素。其他需考虑的信息包括工作温度、电路板空间、高度限制、材料限制等。
    问题6: 可用哪些工具来应用TE的线到板产品?
    - 解答6: TE提供了广泛的手动工具、半自动和全自动化工具。请访问https://www.te.com/usa-en/products/application-tooling.html选择适合您需求的应用工具。

    总结和推荐


    HPI连接器凭借其设计灵活性、成本效益及互换性,在多行业中表现出色。无论是商业设备、工业应用还是消费电子,HPI连接器都能提供可靠、高效的连接解决方案。TE Connectivity提供的全面支持也使得该产品在行业内具备显著的竞争优势。因此,我强烈推荐使用HPI连接器以满足各种设计需求。

1470223-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 22-28 AWG
安装方式 压入式
零件状态 在售
包装方式 卷带包装
