5-103908-8

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 1 9pin Male Pin 黑色 通孔安装 25.4mm(长度)*13.59mm(高度)
供应商型号: N-5-103908-8
供应商: 云汉优选
标准整包数: 21
TE CONNECTIVITY 矩形连接器 - 外壳 5-103908-8

5-103908-8概述

    电子元器件产品技术手册

    产品简介

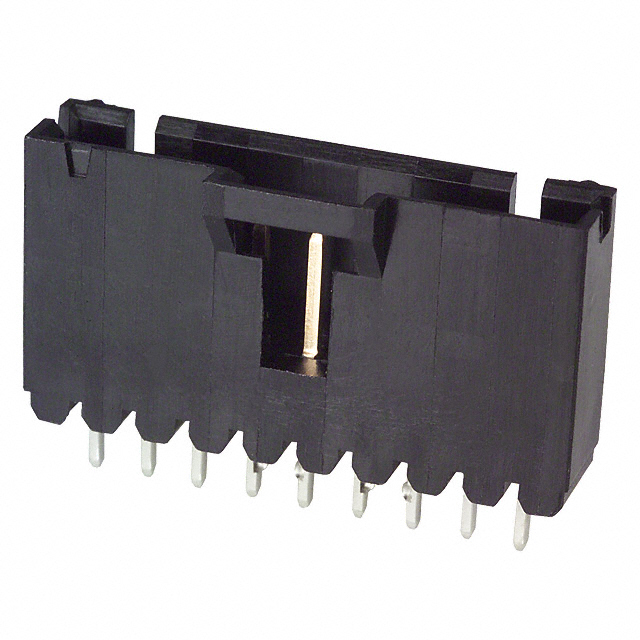

    本文档涉及的产品为TE Connectivity公司的PCB Mount Header(垂直方向,线到板式),具体型号为5-103908-8。它是一款用于印刷电路板(PCB)连接的信号传输组件,拥有9个位置、2.54mm(0.1英寸)中心间距。该产品属于AMPMODU MTE系列,采用完全屏蔽设计,适用于需要高可靠性和低干扰的信号传输场合。该元器件在工业自动化、通信设备及消费电子等领域有着广泛应用。

    技术参数


    - 中心间距(Pitch):2.54 mm(0.1英寸)
    - 接头行数:1行
    - 位置数量:9位
    - 连接系统:线到板式
    - 板载安装类型:PCB安装式
    - 额定接触电流:3 A
    - 终端电阻:15 mΩ
    - 绝缘电阻:5000 MΩ
    - 耐电压(最大值):600 V
    - 工作温度范围:-65°C 至 105°C
    - 接触镀层材料厚度:0.381 μm(30 μin)
    - 接触区域镀层材料:金
    - 防火等级:UL 94V-0
    - 重熔焊接能力:最高至260°C

    产品特点和优势


    该产品具有完全屏蔽的设计,能够有效减少外部电磁干扰,确保信号传输的稳定性和可靠性。其垂直安装方式不仅节省空间,还方便连接器的固定和维护。通过其优良的接触镀层材料和高绝缘电阻,保证了长期稳定的工作性能。此外,该产品的兼容性和广泛的应用范围使其在市场上具备较强的竞争优势。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统、通信设备和消费电子产品中。例如,在一个通信设备中,可以将该产品用于板载信号传输,以实现不同模块之间的高效通信。建议在使用时注意环境温度,确保在规定范围内工作,避免过热影响使用寿命。同时,由于其完全屏蔽设计,应确保屏蔽罩的正确安装以发挥其最佳效能。

    兼容性和支持


    该产品兼容多种标准,如CSA LR7189和UL E28476等。TE Connectivity公司提供全面的技术支持和服务,包括技术支持电话+1 800 522 6752。该产品还可与其他电子元器件或设备配合使用,具体兼容情况请参阅制造商提供的文档。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方法:检查插头和插座是否清洁,接触部位是否有损坏,必要时更换部件。
    2. 问题:温度过高导致故障
    - 解决方法:确认工作环境温度符合要求,考虑使用散热措施或重新布局以降低局部温度。
    3. 问题:接触电阻过高
    - 解决方法:检查镀层材料是否完好,如有损坏可更换新的接头。

    总结和推荐


    总体而言,5-103908-8是一款高质量、高性能的PCB Mount Header,具备出色的信号传输能力和良好的环境适应性。对于需要高度可靠性和稳定性应用的场合,推荐使用该产品。TE Connectivity公司提供的完善技术支持和服务也确保了用户能够得到充分的支持和帮助。

5-103908-8参数

参数
类型 Header,Latch Holder
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 9pin
长*宽*高 25.4mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

5-103908-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103908-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-103908-8 5-103908-8数据手册

5-103908-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
