66424-7

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: 精密成型的 III 型带状插针和插座端子尺寸为 16。端子具有高法向力、低电阻的特性。对接口是闭合的,以防因错位残留而造成损坏。
供应商型号: N-66424-7
供应商: 云汉优选
标准整包数: 4000

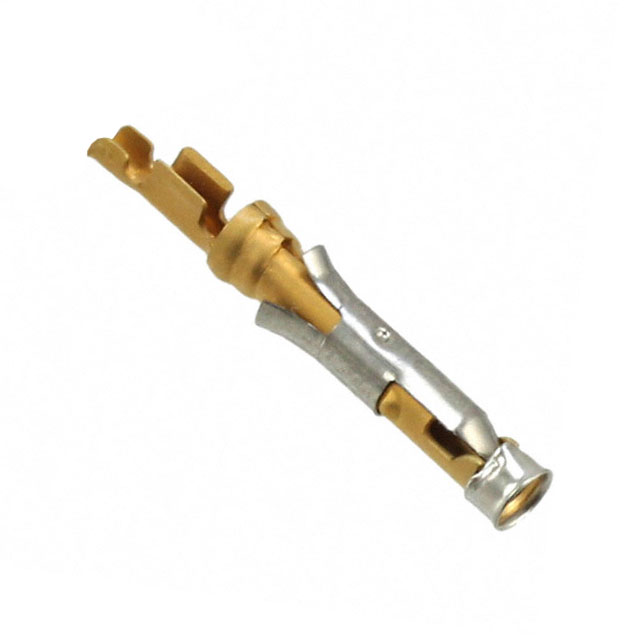

TE CONNECTIVITY 多用途触头 66424-7

66424-7概述


    产品简介


    66424-7是一款由TE Connectivity(泰科电子)生产的金镀层插座接触件,尺寸为16号。它适用于30至26 AWG线径(0.05至0.15平方毫米),并且采用压接工艺连接。该产品主要用于电力和信号传输,在汽车、工业自动化及消费电子产品等领域广泛应用。

    技术参数


    - 接触件类型: 插座接触件
    - 接触件尺寸: 16号
    - 接触件基材: 黄铜
    - 接触件镀层材料:
    - 接触件对接区域镀金:0.38微米(15微英寸)
    - 接触件终端区域镀锡:1.27微米(50微英寸)
    - 压接线径范围: 0.05至0.15平方毫米
    - 绝缘层支撑: 附带
    - 适用绝缘直径范围: 1.02至1.52毫米(0.04至0.06英寸)
    - 适用温度范围: -55至150摄氏度(-67至302华氏度)
    - 电流承载能力: 最大13安培
    - 包装: 每个包装包含4000个单位,采用卷盘和反向卷盘包装
    - 合规认证: 符合欧盟RoHS、ELV和REACH标准,无卤素且不含SVHC物质

    产品特点和优势


    - 高可靠性: 高质量黄铜材料,经过金镀层处理,确保长期稳定性能。
    - 宽泛的应用范围: 可适用于广泛的线径和环境条件,适应性强。
    - 出色的电气性能: 金镀层保证低电阻,提高信号传输效率。
    - 易于安装和维护: 压接工艺简单快捷,无需焊接,方便快速安装。
    - 高效耐用: 镀金技术有效防止氧化和腐蚀,延长使用寿命。

    应用案例和使用建议


    应用案例:
    - 汽车线束系统:用于电池管理系统和安全系统中。
    - 工业控制设备:用于机器间的信号传输。
    - 消费电子产品:例如手机充电接口。
    使用建议:
    - 确保压接工具正确校准,以避免压接力过大导致接触件损坏。
    - 在使用前检查电线绝缘层的直径是否符合要求,避免因过小或过大而影响压接效果。
    - 保持使用环境干燥,避免湿度对接触件造成不良影响。

    兼容性和支持


    - 兼容性: 该产品与TE Connectivity系列中的其他产品如型号III+接触件、插头装配等兼容。
    - 支持和服务: 用户可通过拨打1-800-522-6752获取技术支持。此外,该产品的技术手册和图纸可在官方网站上下载。

    常见问题与解决方案


    - 问题1: 压接过程中电线断裂。
    - 解决方案: 检查压接工具是否合适,并调整压接力。

    - 问题2: 接触电阻过高。
    - 解决方案: 重新检查接触件的清洁度和压接状态,必要时进行重新压接。
    - 问题3: 接触件外观出现损伤。
    - 解决方案: 使用正确的压接工具,确保压接过程中不受到外力干扰。

    总结和推荐


    综上所述,66424-7金镀层插座接触件是一款具有高可靠性和广泛适用性的优质产品。其出色的电气性能和耐久性使其成为许多领域的理想选择。强烈推荐此款接触件用于需要高可靠性、广泛适应性和高效能的电力和信号传输应用中。

66424-7参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

66424-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66424-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66424-7 66424-7数据手册

66424-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.5724 ¥ 4.8654
12000+ $ 0.5047 ¥ 4.29
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 19461.6
