626279-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Star Ring Tongue Terminal 15-20AWG Brass Tin Reel/Strip
供应商型号: A116293CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 626279-2

626279-2概述

    # 电子元器件产品技术手册解析:闭合环舌形端子

    产品简介

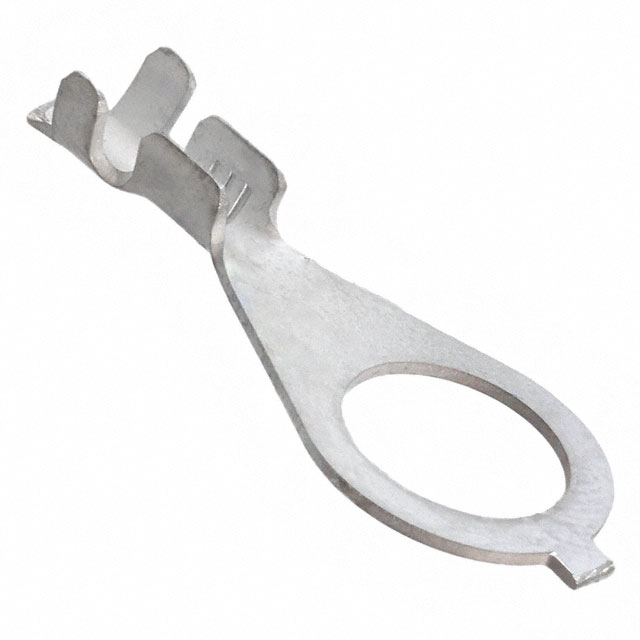

    闭合环舌形端子(型号:626279-2)是一种专门用于电线连接的电子元件,适用于多种工业及家庭应用。这类端子通常用于连接铜质导线至螺钉接线柱,提供稳定的电气连接。本款闭合环舌形端子适合使用20到15 AWG(美国线规)的电线,且螺钉接线柱尺寸为#10。

    技术参数


    - 尺寸与重量
    - 螺钉直径:5.3 mm(0.209 in)
    - 环舌厚度:0.6 mm(0.023 in)
    - 总长度:29.65 mm(1.167 in)
    - 重量:0.925 g
    - 电气特性
    - 导线面积范围:1021 – 3256 CMA
    - 允许绝缘直径范围:2 – 3 mm(0.079 – 0.118 in)
    - 最大允许绝缘直径:3 mm(0.118 in)
    - 工作条件
    - 工作温度范围:-40 – 105°C(-40 – 221°F)

    产品特点和优势


    1. 材料选择: 选用优质铜材和镀锡端子,确保高导电性和长期稳定性。
    2. 设计特性: 开放式筒体设计便于安装和维护。
    3. 适用性强: 支持广泛的电线尺寸,满足不同应用场景需求。
    4. 认证与标准: 符合多项国际环保和安全标准,如欧盟RoHS、ELV指令及REACH法规。

    应用案例和使用建议


    应用案例
    闭合环舌形端子广泛应用于电机控制、配电系统、家用电器等。例如,在汽车电子设备中,它用于连接电路板与电源线。
    使用建议
    - 在安装时,确保导线插入深度适中,避免过度弯曲。
    - 定期检查连接点以确保接触良好,特别是高温环境下。

    兼容性和支持


    - 兼容性: 与所有标准尺寸的#10螺钉接线柱兼容。
    - 技术支持: 提供全球客服支持,电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 导线松动。
    - 解决方案: 检查导线插入深度,必要时重新压接。
    2. 问题: 温度过高导致失效。
    - 解决方案: 保持良好的散热环境,确保安装位置通风。

    总结和推荐


    综上所述,这款闭合环舌形端子凭借其优良的设计、广泛的适用范围及严格的质量控制,成为市场上可靠的连接解决方案之一。其卓越的导电性和耐用性使其适用于多种应用场景,尤其适合对电气连接可靠性要求较高的场合。我们强烈推荐这一型号的产品用于各种工业和商业用途。

626279-2参数

参数
长*宽*高 12mm(宽度)*610μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

626279-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

626279-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 626279-2 626279-2数据手册

626279-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.3899 ¥ 3.2942
50+ $ 0.3169 ¥ 2.6776
100+ $ 0.298 ¥ 2.5179
250+ $ 0.2645 ¥ 2.235
500+ $ 0.2487 ¥ 2.1016
1000+ $ 0.2339 ¥ 1.9762
2500+ $ 0.2156 ¥ 1.8219
库存: 99240
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
