63602-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Stainless Steel 31.62mm T/R Automotive
供应商型号: TS-63602-1
供应商: 海外现货
标准整包数: 2500
TE CONNECTIVITY 端子 - 环形端子 63602-1

63602-1概述

    电子元器件产品技术手册

    产品简介

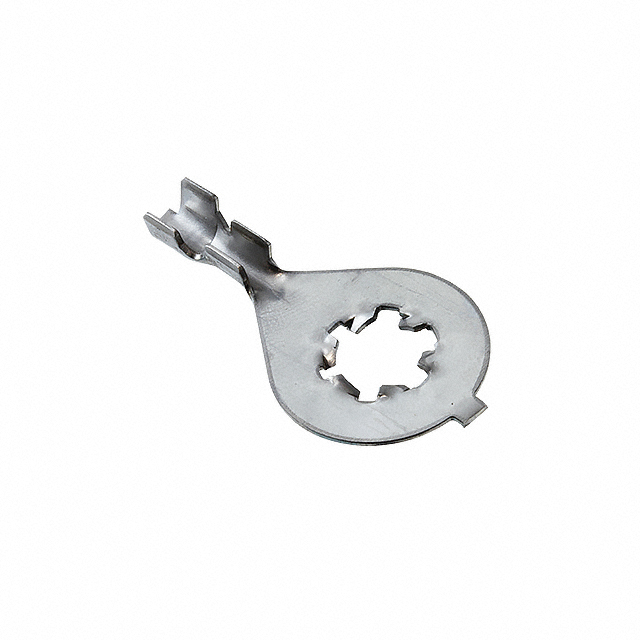

    本手册详细介绍了一款闭口环形舌型接线端子(型号:63602-1),适用于18至14 AWG(American Wire Gauge)的电线,可匹配M6螺栓直径。这类产品主要用于电气连接,广泛应用于工业自动化、汽车制造、电力设备及通讯系统等领域。

    技术参数


    - 产品型号: 63602-1
    - 电线规格: 18 – 14 AWG
    - 螺栓直径: M6(6.37 mm [.26 in])
    - 环形直径: 1.6 mm, 3.17 mm (.063 in, .125 in)
    - 终端长度: 31.75 mm [1.25 in]
    - 舌厚: 0.76 mm [.03 in]
    - 兼容绝缘层直径: 最大3.68 mm [.145 in],范围2.29 – 3.68 mm [.105 – .145 in]
    - 环境温度: -40°C – 110°C [-40°F – 230°F]
    - 材料: 不锈钢基座,无镀层
    - 包装方式: 每卷2500个,带状/盘装

    产品特点和优势


    这款闭口环形舌型接线端子具有以下特点和优势:
    - 防旋转/接地设计: 增强稳定性,防止电线在使用过程中松动。
    - 无绝缘层: 简化安装过程,提高空间利用率。
    - 兼容多种导体: 适用于各种尺寸的铜基导体。
    - 耐温范围广: 在极端环境下仍能保持良好的机械和电气性能。

    应用案例和使用建议


    此款接线端子非常适合用于工业自动化控制设备中,特别是在连接大型电机或驱动器时表现出色。例如,在某汽车制造厂的生产线中,使用此端子可以实现更可靠的连接和更高的生产效率。使用建议包括确保电线与端子之间有足够的接触压力,避免虚接现象的发生;同时建议定期检查接线端子的状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与直径为2.29至3.68 mm的绝缘层兼容,特别适合于直径为3.68 mm的绝缘层。
    - 支持服务: 客户可以通过拨打+1 800 522 6752获得技术支持,以解决任何使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接线端子松动 | 增加接触压力,确保电线与端子之间紧密接触。|
    | 连接处出现电弧 | 确保所有连接点正确且无氧化。 |
    | 绝缘层损坏 | 检查并更换受损的绝缘层。 |

    总结和推荐


    总体来看,这款闭口环形舌型接线端子具备优异的性能和可靠性,适用于多种工业场合。尤其适合需要高可靠性的应用场景,如汽车制造、工业自动化等领域。我们强烈推荐此产品给相关行业的专业人士和工程师。通过以上详细的技术参数和实际应用分析,可以看出该产品不仅具有较高的性价比,还能够满足严苛的工作环境要求。因此,无论是从功能还是成本角度考虑,都是值得推荐的产品选择。

63602-1参数

参数
长*宽*高 31.62mm*17.45mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

63602-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63602-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 63602-1 63602-1数据手册

63602-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2147 ¥ 1.8251
库存: 7500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4562.75
