W57-XB2A99C10-10

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 250V 1 无 10A 热敏式 按下重置 面板安装 22.6mm*14.6mm*29.2mm
供应商型号: Q-W57-XB2A99C10-10
供应商: 国内现货
标准整包数: 800

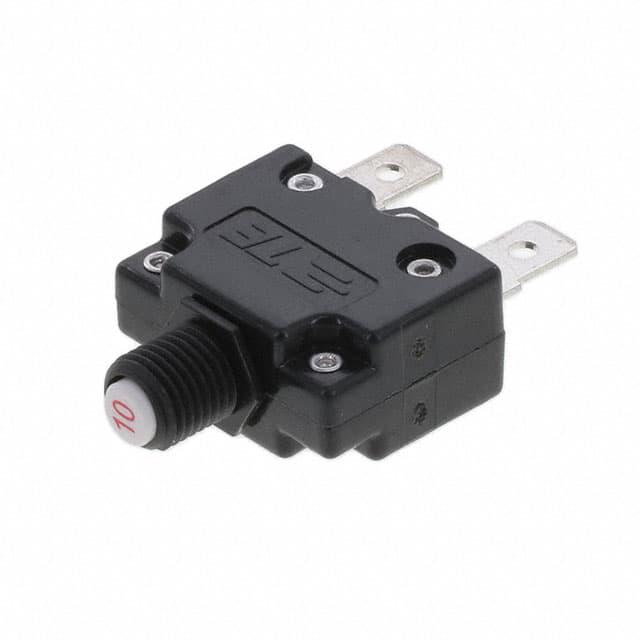

TE CONNECTIVITY 断路器 W57-XB2A99C10-10

W57-XB2A99C10-10概述

    Potter & Brumfield W57系列紧凑型推按复位式热断路器技术手册

    产品简介


    Potter & Brumfield的W57系列是一款紧凑型、单极、推按复位式的热断路器,适用于各种设备和应用场合。其设计精巧,体积小巧,能够在不同环境下提供可靠的过载保护。该断路器广泛应用于电气控制系统、机械设备、家庭电器等领域。

    技术参数


    - 额定电流范围: 3A至20A。
    - 校准精度: 断路器能持续承载其额定电流的100%,并可能在101%-134%的电流范围内触发,在135%的电流下必须在一小时内触发。
    - 电介质强度: 1500VAC(60秒)。
    - 操作温度范围: 0°C至+60°C。
    - 终止连接方式: 0.250英寸(6.35毫米)快速连接端子。
    - 机械/环境数据:
    - 绝缘电阻: 100兆欧。
    - 最大操作电压: 50V直流;250V交流,50/60赫兹。
    - 中断能力: 1000安培(符合UL标准1077)。
    - 复位过载能力: 十倍额定电流。
    - 复位时间: 60秒。

    产品特点和优势


    - 新紧凑设计: 减小了安装空间的需求,提高了系统密度。
    - 无法手动跳闸: 增加了安全性,防止人为误操作导致的误跳闸。
    - 可视跳闸指示: 按钮延伸显示跳闸状态,便于即时检查。
    - 多种安装和终端选项: 灵活适应不同的安装需求。
    - 可选底部标记电流额定值: 便于识别和使用。

    应用案例和使用建议


    - 应用案例: 适合用于工业自动化设备、电机驱动、家用电器等多种场合。例如,可以在小型电子设备中作为过流保护装置。
    - 使用建议: 在高湿度或极端温度环境下使用时,应注意保持适当的通风和温度控制,以确保断路器的稳定运行。根据负载电流选择合适的断路器型号,避免过载情况发生。

    兼容性和支持


    - 认证和批准: 该产品已经通过UL 1077认证,适用于加拿大和美国,同时符合VDE 0642/EN60934标准,适用于设备电路断路器。具备CCC标志认证,证书号为2004010307123217。
    - 制造商支持: Potter & Brumfield提供全面的技术支持和维护服务,用户可以联系当地授权分销商获取更多帮助。

    常见问题与解决方案


    - 问题1: 如何确认断路器是否已跳闸?
    - 解决方法: 检查按钮是否弹出,通常按钮会自动伸长显示跳闸状态。
    - 问题2: 如何正确复位断路器?
    - 解决方法: 轻轻按下按钮直至听到咔嗒声即可完成复位。

    总结和推荐


    Potter & Brumfield的W57系列紧凑型推按复位式热断路器凭借其新紧凑的设计、广泛的电流范围和可靠的安全性能,成为众多应用领域的理想选择。其灵活的安装和终端选项,使得安装过程变得简单快捷。对于需要高可靠性过载保护的应用场合,强烈推荐使用这款断路器。同时,厂家提供的良好技术支持和认证也增加了其市场竞争力。

W57-XB2A99C10-10参数

参数
执行器类型 按下重置
额定电流 10A
极数 1
额定电压-AC 250V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 热敏式
长*宽*高 22.6mm*14.6mm*29.2mm
安装方式 面板安装
零件状态 在售
包装方式 托盘

W57-XB2A99C10-10厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W57-XB2A99C10-10数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W57-XB2A99C10-10 W57-XB2A99C10-10数据手册

W57-XB2A99C10-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 2.05
1000+ $ 1.925
5000+ $ 1.75
25000+ $ 1.625
库存: 80000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: $ 1640
